Vorteile der SPECTRAN V6 5G 53 GHz Echtzeit-Spektrum-Analysatoren
- Frequenzbereich bis 53 GHz, RTBW bis 60 MHz.
- Sehr kompaktes USB PC-Modul-Format.
- Sweep-Geschwindigkeit 500 GHz/s, optional bis 3 THz/s.
Aaronia SPECTRAN V6 5G Serie Echtzeit-Spektrumanalysatoren

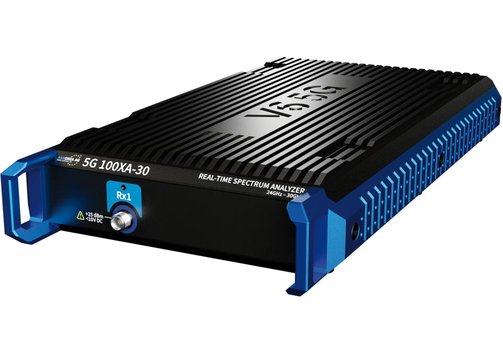

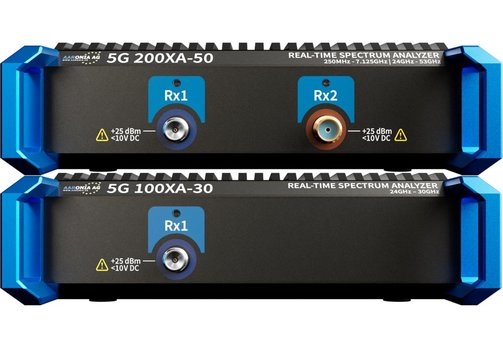

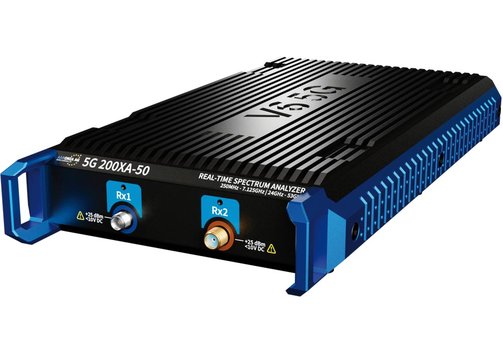

Modelle SPECTRAN V6 V5G 100XA-30, 200XA-50
Die Aaronia SPECTRAN V6 5G Serie sind Echtzeit-Spektrum-Analysatoren speziell für die Überwachung von 5G-Netzwerken, die selbst die kürzesten Signalstörungen oder Leistungseinbußen überwachen können. Die Geräte bieten ein hervorragendes Preis-/Leistungsverhältnis sowie eine Vielzahl an verfügbaren Zusatzfunktionen. Der Analysator scannt 6 GHz in weniger als 10 ms (3 THz/s). Aufgrund seines Gewichts und seiner Abmessungen ist der SPECTRAN V6 5G ideal für Messungen im Feld und im Labor. Die RTSA-Suite PRO Software ist modular aufgebaut, so dass Sie genau die Erweiterungen wählen können, die wirklich benötigt werden.
- Frequenzbereich 250 MHz...7,125 GHz, 24...53 GHz.
- Abtastung von 6 GHz in weniger als 10 ms.
- Unbegrenztes, kontinuierliches, echtes 24/7 I/Q-Streaming.
- Außergewöhnlicher Dynamikbereich mit einem 16-bit-A/D-Wandler bei 2 GS/s.
- Abtastrate von 500 MS/s (16 bit Dual 256 MS/s I/Q-Data).
- FPGA 930 GMAC/s.
- FFT-Rate 960 Millionen FFT-Punkte/s (120 Millionen FFTs/s).
- Stapelbares Zubehör.
- Kompakt und leicht.
- Stromversorgung über USB (10 W).
- Enthaltene Software:
RTSA-Suite PRO Spektrum-Analyse-Software mit regelmäßigen Updates.
Vollständig fernsteuerbar über plattformunabhängige HTTP-basierte API.
Natives C++ SDK für Windows und Linux.
Community Plugins für GNU Radio, SDRAngel, SDR++ und viele mehr. - Hergestellt in Deutschland.
Modell-Übersicht
Model SPECTRAN | V6 5G 100XA-30 | V6 5G 200XA-50 |
102/053 | 102/054 | |
Rx | 1 | 2 |
Rx RTBW | 60 MHz | |
Max. Leistung Rx | +23 dBm | |
Tx | - | |
Tx RTBW | - | |
Max. Leistung Tx | - | |
Sweep | 500 GHz/s, optional 3 THz/s | |
DANL (interner Vorverstärker an) | -170 dBm/Hz | |
Design | USB Desktop | |
Frequenzbereich | 250 MHz...7,125 GHz | 24...53 GHz | |
Amplitudengenauigkeit | Typ. ±0,5 dB (kompensiert durch FIR-Filter | |
USB-Streaming-Anschluss | 1x USB 3.1 or 3.2 PD | |
Frequenz-Referenz-Genauigkeit | 0,5 ppm (5 ppb über OCXO-Option) | |
RBW (Auflösebandbreite) | 62 mHz...200 MHz | |
Messeinheiten | Über 20 (z.B. dBm, dBµV, V/m, A/m, W/m², dBµV/m, W/cm²) | |
Detektor | Min, Max, AVG, Spitzenwert, QPeak | |
Attenuator-Bereich | 50 dB/70 dB (0,5-dB-Schritte) | |
Mess-Traces | Über 20 (z.B. ACT, AVG, MAX, MIN, QPEAK) | |
Messmodi | True IQ oder Leistungs-/Frequenzdaten | |
Trigger | Cursor, Messung, Dichte | |
A/D-Wandler | 2 GS/s 16 bit | |
GPS | GPS/QZSS, GLONASS, BeiDou und Galileo (gleichzeitiger Empfang) | |
GPS-Synchronisation | ±10 ns Zeitstempelung in jedem Datenpaket | |
Externer Frequenzreferenz-Eingang | Typ. 10 MHz, 3,5 Veff an 50 Ω (SMB-Stecker) | |
DSP-Verarbeitung/FPGA | 930 GMACs | |
SDRAM | 2 GB | |
HF-Anschlüsse | 2,4 mm (Rx1), SMA (Rx2), SMB (Trigger, Refclock, GPS, PPM); alle 50 Ω | |
Temperaturbereich (Betrieb) | 0...+50°C (erweitert -40...+75°C) | |
Abmessungen (mm) | 210 x 115 x 30 | |
Stromversorgung | USB 3.2 Gen 1 Typ-C PD 3.0; Leistungsaufnahme typ. 10 W | |
Empfohlenes Kalibrierungsintervall | 2 Jahre |
