Vorteile der SN5090 USB PC-VNAs bis 16 Ports und bis 9 GHz

  • Frequenzbereich von 300 kHz bis 9 GHz, 140 dB Dynamikbereich.
  • Ideal für Prüflinge wie Multiport-Antennen, integrierte Schaltungen, Schalter, Kabelbaugruppen usw.
  • Softwarefunktionen wie Leistungs-Sweep, De-Embedding, Frequenz-Offset-Modus usw. sind im Gerät enthalten.

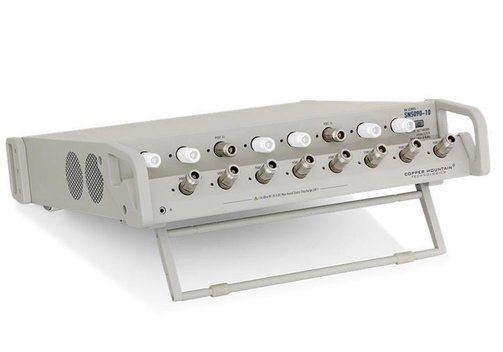

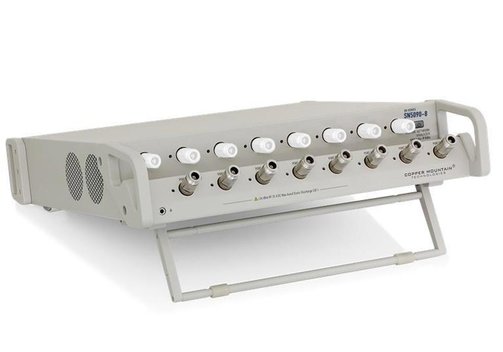

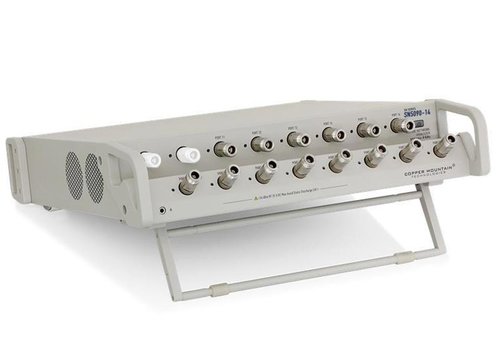

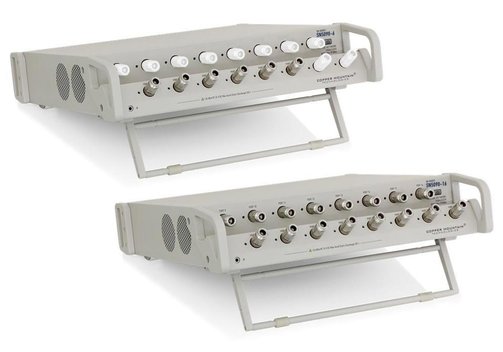

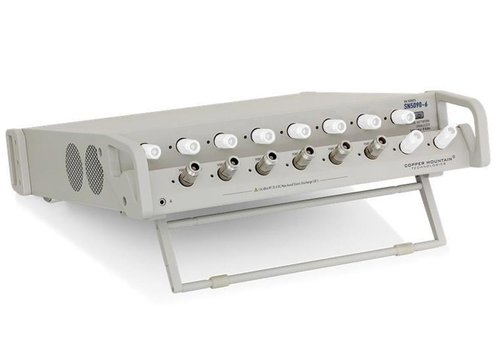

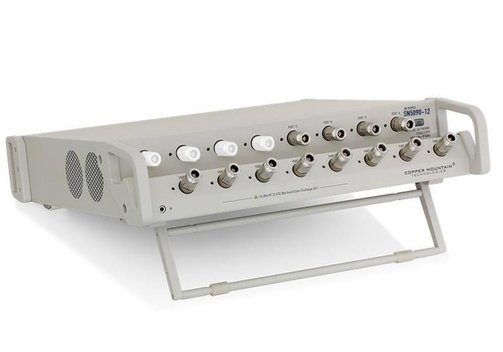

Copper Mountain SN5090 Multi-Port 9 GHz Vektor-Netzwerk-Analysatoren

Die Copper Mountain SN5090 Serie sind Multi-Port VNAs mit 6, 8, 10, 12, 14 oder 16 Ports. Sie sind eine preisgünstige, vielseitige Lösung mit ausgezeichnetem Dynamikbereich und Messgeschwindigkeit. Die Geräte ermöglichen das zuverlässige und genaue Testen verschiedener Prüflinge, wie z. B. Multiport-Antennen, integrierte Schaltungen, Schalter, Baugruppen-Verbindungen, Kabelbaugruppen, Diplexer usw.

  • Mehrtor-VNAs mit 6, 8, 10, 12, 14 oder 16 Ports.
  • Frequenzbereich von 300 kHz bis 9 GHz.
  • 140 dB Dynamikbereich.
  • Großer Ausgangsleistungsbereich -45 bis +10 dBm.
  • Messzeit pro Punkt typ. min. 24 µs pro Punkt.
  • Zeitbereichs- und Gating-Konvertierung inklusive.
  • Frequenz-Offset-Modus inkl. Vektor-Mischer-Kalibrierungsmessungen.
  • Bis zu 500.001 Messpunkte.
  • Präzise Kalibriermethoden und automatische Kalibrierung.
  • Software-Funktionen wie Power Sweep, De-Embedding, Frequenz-Offset-Modus etc. sind im Gerät enthalten.
  • Ideal für Prüflinge wie Multiport-Antennen, integrierte Schaltungen, Schalter, Kabelkonfektionen usw.
  • Geeignet für Anwendungen wie Telekommunikation, Luft- und Raumfahrt, Automobilbau, Satelliten, Verteidigung und viele andere Branchen, die mehrere Eingangs-/Ausgangskomponenten benötigen.

Modell-Übersicht

ModellSN5090-6SN5090-8SN5090-10SN5090-12SN5090-14SN5090-16
Frequenzbereich300 kHz...9 GHz, Frequenzauflösung 1 Hz
Anzahl der Anschlüsse6810121416
Gemessene ParameterAlle S-Parameter
Sweep-TypenLineare Frequenz, logarithmische Frequenz, Segment, Leistungs-Sweep
MessgeschwindigkeitTyp. 24 µs
Einstellbereich der Ausgangsleistung-45...+10 dBm
Messpunkte pro Durchlauf2...500.001
Testport-AnschlüsseTyp N, Buchse, Impedanz 50 Ω
SchnittstelleUSB 2.0
Abmessungen (mm)436 x 425 x 96; zwischen 12,8 und 15 kg je nach Ausführung
