Red Pitaya SIGNALlab 250-12 industrielle SoC Mess- und Test-Plattform
Vorteile des SIGNALlab 250-12 embedded Industrie-T&M-Gerätes für HF-Anwendungen
- RedPitaya-Technologie im robusten Gehäuse, kompakt, offen und flexibel programmierbar.
- Kostenlose Online-Apps für Oszilloskop, Signal-Generator, Spektrum-Analysator und vieles mehr.
- Umfangreiche Ausstattung mit I/O und Schnittstellen, Versorgung über PoE.
Red Pitaya SIGNALlab 250-12 industrielle SoC Mess- und Test-Plattform

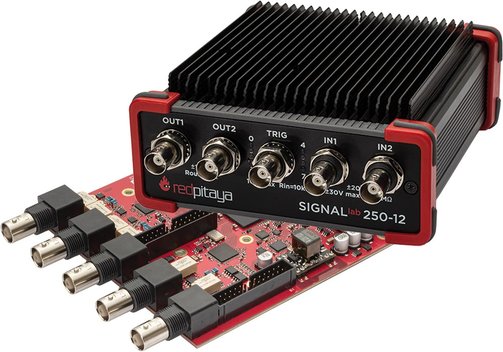

Das SIGNALlab 250-12 ist das Highend-Produkt von Red Pitaya. Es ist für anspruchsvollere industrielle Anwendungen und Forschung konzipiert, bei denen Robustheit und Leistung an erster Stelle stehen. Das Gerät im robusten Aluminium-Gehäuse verfügt im Vergleich zu anderen Red Pitaya-Produkten über eine vollständige Softwaresteuerung der Hardware und zusätzliche Hardwarefunktionen. Sein noch leistungsfähigerer FPGA ermöglicht größere Echtzeit-Verarbeitungsmöglichkeiten sowie eine schnellere Abtastrate von 250 Msps. Genau wie andere Red Pitaya-Produkte bietet es die Vorteile des Fernzugriffs mit einer Online-App-Benutzeroberfläche, die über Ethernet oder Wi-Fi zugänglich ist.

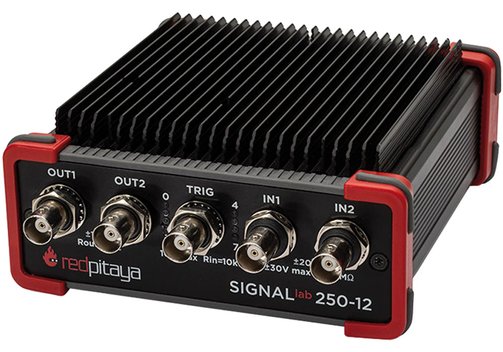

- Industrielle SoC-Mess- und Test-Plattform im robusten Aluminium-Gehäuse (optional auch als OEM-Kit) zum Erfassen und Erzeugen von HF-Signalen.
- Ethernet-Schnittstelle. Stromversorgung über Ethernet (PoE/Power over Ethernet).
- Xilinx SoC (CPU und FPGA).
- Zwei schnelle analoge Eingänge und zwei Ausgänge.
- Möglichkeit der Integration in eigenes System/Produkt.
- Offener Software-Quellcode verfügbar.
- Arbeitet mit einem Linux oder Windows PC.
- Kostenlose Online-Apps: Oszilloskop und Signal-Generator, Spektrum-Analysator, Bode-Analysator, Logik-Analysator, LCR-Meter (erfordert optionales Erweiterungs-Modul, Streaming, Netzwerkmanager und Kalibrierungswerkzeug.
- Kann mit LabVIEW, MATLAB, Python oder Scilab ferngesteuert werden.
- Kann für individuelle Anforderungen programmiert werden.
- Ein App-Marktplatz mit mehreren kostenlosen Apps ist verfügbar.
Modell-Übersicht
| Modell | SIGNALlab 250-12 | |||
| Prozessor | Dual-Core ARM Cortex-A9 MPCore | |||
| FPGA | Xilinx Zynq 7020 | |||
| RAM | 1 GB (8 Gb) | |||
| System-Speicher | Micro-SD bis 32 GB | |||
| Schnittstellen | Ethernet 1 Gbit 2x USB 2.0 Wi-Fi mit Wi-Fi-Dongle | |||
| HF-Eingänge | ||||
| Kanäle | 2 | |||
| Sample-Rate | 250 MS/s | |||
| Wandler-Auflösung | 12 bit | |||
| Spannungsbereich Vollausschlag | ±1 V/±20 V1) | |||
| Eingangskopplung | AC/DC1) | |||
| Bandbreite | DC...60 MHz | |||
| Eingangsimpedanz | 1 MΩ | |||
| HF-Ausgänge | ||||
| Kanäle | 2 | |||
| Sample-Rate | 250 MS/s | |||
| Wandler-Auflösung | 14 bit | |||
| Spannungsbereich Vollausschlag | ±1 V/±5 V (in 50 Ω Last); ±2 V/±10 V (Hi-Z Last)1) | |||
| Last-Impedanz | 50 Ω | |||
| Kurzschluss-Schutz | Ja | |||
| Typische Ansteigs-/Abfall-Zeit | 10 V/17 ns | |||
| Bandbreite | DC...60 MHz | |||
| Erweiterungs-Anschluss | ||||
| Digital-I/Os | 16 | |||
| Analog-Eingänge | 4 Kanäle, 0...3,5 V, 12 bit | |||
| Analog-Ausgänge | 4 Kanäle, 0...1,8 V, 12 bit | |||
| Kommunikations-Schnittstellen | I2C, UART, SPI | |||
| Verfügbare Spannungen | +5 V, +3,3 V, -4 V | |||
| Synchronisation | Trigger-Eingang über BNC-Anschluss; Daisy-Chain-Anschluss über SATA-Anschluss; Referenz-Takt-Eingang über BNC | |||
| Kits | ||||
| Standard Kit (IZD0024) | Red Pitaya SIGNALlab 250-12 Modul im Aluminium-Gehäuse Oszilloskop-Tastköpfe SD-Karte Netzteil USB-A-zu-USB-C- und Ethernet-Kabel | |||

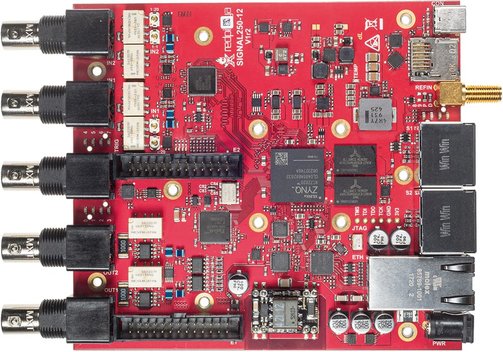

| OEM Kit (IZD0026) | Red Pitaya SIGNALlab 250-12 Modul (OEM-Karte) | |||
1) per Software wählbar.
