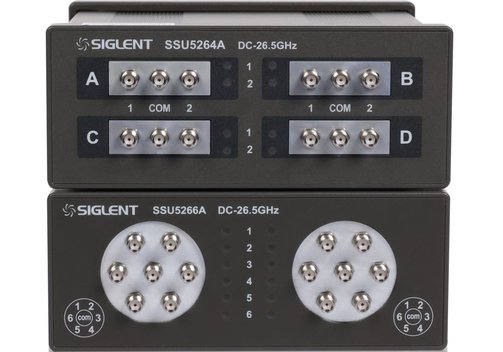

Siglent SSU5000A mechanischer Schalter

Die Siglent SSU5004A Serie sind mechanische Schalter mit einem Frequenzbereich von DC bis 18, 26,5 oder 50 GHz. Sie enthalten 1, 2, 3 oder 4 unabhängige einpolige mechanische Umschalter (SPDT) mit SMA- oder 2,4-mm-Steckern oder einpolige sechsfach mechanische Schalter. Sie unterstützen TTL-Pegelsteuerung und können in einer Mehrkanal- und Mehrport-Testumgebung eingesetzt werden.

  • Mechanische Schalter.
  • Charakteristische Impedanz 50 Ω.
  • Höchste Frequenz 18 GHz, 26,5 GHz oder 50 GHz.
  • Maximale Anzahl von Prüfanschlüssen: 12 (2 mechanische Schalter).
  • HF-Anschluss SMA-Buchse oder 2,4 mm-Buchse.
  • Betriebsspannung 12 V.
  • Maximaler Treiberstrom: 1,25 A.
  • Steuermodus TTL.

Model Overview

ModellFrequenzbereicheSchalterSchaltzeitAbmessungen (mm)
SSU5181ADC...18 GHz1x SPDT mechanischer Schalter<15 ms153 x 62 x 138; 885 g
SSU5182ADC...18 GHz2x SPDT mechanische Schalter<15 ms
SSU5183ADC...18 GHz3x SPDT mechanische Schalter<15 ms
SSU5184ADC...18 GHz4x SPDT mechanische Schalter<15 ms
SSU5261ADC...26,5 GHz1x SPDT mechanischer Schalter<20 ms
SSU5262ADC...26,5 GHz2x SPDT mechanische Schalter<20 ms
SSU5263ADC...26,5 GHz3x SPDT mechanische Schalter<20 ms

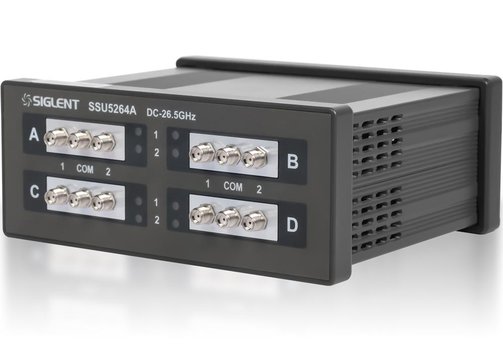

SSU5264ADC...26,5 GHz4x SPDTmechanische Schalter<20 ms
SSU5265ADC...26,5 GHz1x SPDT mechanischer Schalter<15 ms

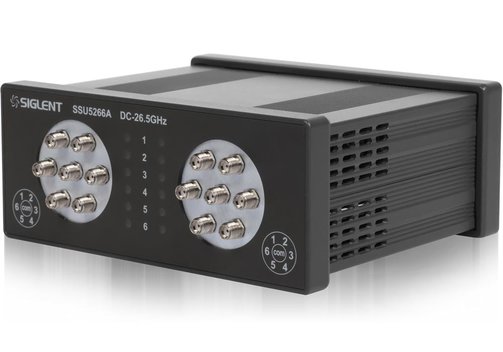

SSU5266ADC...26,5 GHz2x SPDT mechanische Schalter<15 ms
SSU5501ADC...50 GHz1x SPDT mechanischer Schalter<20 ms
SSU5502ADC...50 GHz2x SPDT mechanische Schalter<20 ms
SSU5503ADC...50 GHz3x SPDT mechanische Schalter<20 ms
SSU5504ADC...50 GHz4x SPDT mechanische Schalter<20 ms

Lieferumfang: Mechanischer Schalter SSU 5181, 5182, 5183, 5184, 5261, 5262, 5263, 5264, 5265, 5266, 5501, 5502, 5503, or 5504, Quick-Start, Stromkabel, AC-DC-Adapter, USB-Kabel, Qualifikationsnachweis.
