Siglent SPS5000X DC-Schaltnetzteile bis 1080W
Vorteile der programmierbaren Weitbereichs-Schaltnetzteile Siglent SPS5000X-Serie
- DC-Schaltnetzteile mit 1, 2 oder 3 Kanälen.
- Leistung bis 1080 W, serieller/paralleler Betrieb für bis zu 3240 W.
- Vielseitiger Schutz, Prioritätsmodi und viele andere nützliche Funktionen.

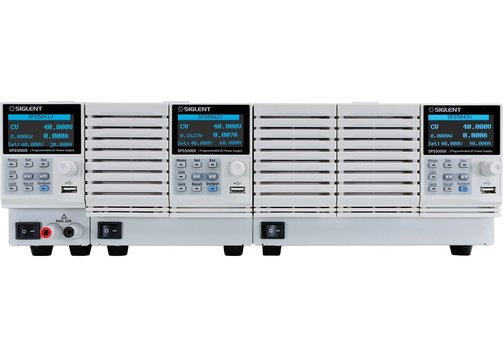

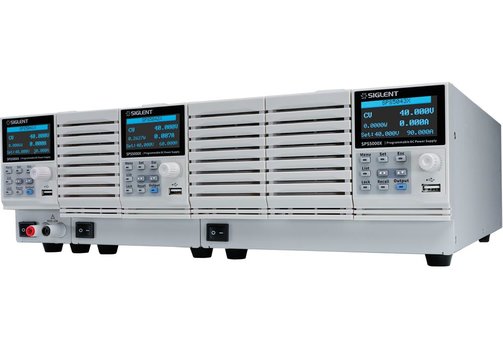

Siglent SPS5000X DC-Schaltnetzteile bis 1080 W
40 W SPS5041X, SPS5042X, SPS5043X, SPS5044X, SPS5045X, 50 W SPS5051X, 80 W SPS5081X, SPS5082X, SPS5083X, SPS5084X, SPS5085X, 160 W SPS5161X, SPS5162X, SPS5163X, SPS5164X, SPS5165X
Die Geräte der Serie Siglent SPS5000X sind programmierbare DC-Schaltnetzteile mit 1, 2 oder 3 Kanälen. Sie bieten einen weiten Ausgangsleistungsbereich bis 1080 W (gesamt) und Ausgangsspannungen bis zu 160 V. Alle Modelle verfügen über Schutzmodi (Überspannung, Überstrom, Übertemperatur, geringe Leistung) und Prioritätsmodi (Konstantspannung und Konstantstrom). Die Stromversorgungen können in Reihe (2 Geräte) oder parallel (3 Geräte) geschaltet werden, um die Anforderungen von 0...320 V und 0...270 A zu erfüllen, mit einer maximalen kombinierten Leistung von 3240 W. Die Geräte der Serie Siglent SPS5000X sind die ideale Wahl für eine Vielzahl von anspruchsvollen Anwendungen, wie z. B. in der kommerziellen Industrie, im Bildungswesen, in der Energie- und Stromerzeugung, im Labor für allgemeine Tests, in der LED-Beleuchtungsindustrie und in der Automobilelektronik.
- Programmierbare DC-Schaltnetzteile.
- Gesamt-Nennausgangsleistung 180 W, 360 W, 720 W oder 1080 W.
- Nennausgangsspannung 40 V, 50 V, 80 V oder 160 V.
- Hoher Wirkungsgrad mit weitem Bereich von Ausgangsspannung und -strom.
- Schutz für das Gerät selbst und die zu testenden Prüflinge.
- OVP, OCP, LPP, OTP-Schutz.
- Auswahl des Prioritätsmodus CV, CC.
- Lasttransienten-Erholungszeit (Lastwechsel von 50...100%) <1 ms.
- Einstellbare Anstiegsgeschwindigkeit von Ausgangsspannung und -strom.
- Einstell- und Rückleseauflösung: 1 mV, 1 mA.
- Benutzeraktivierte interne Ausgangsentladeschaltung zur Beschleunigung der Abwärtsprogrammierung der Ausgangsspannung.
- Fernabfrage der Spannung.
- Listenfunktion mit bis zu 50 Schritten; kann über die Frontplatte oder durch Importieren von Listensequenzdateien von einem USB-Speicher erstellt werden.
- Externe analoge Spannungs- und Widerstandssteuerung des Spannungs- oder Stromausgangs.
- Externer Spannungs- und Stromüberwachungsausgang.
- 2,4"/6,1 cm OLED-Flüssigkristallanzeige mit hoher Helligkeit, 170-Grad-Betrachtungswinkel.
- Standard-Schnittstellen: USB Host and Device, Ethernet/LAN, analoge Steuerschnittstelle; optionales USB-zu-GPIB-Modul.
- 1/2, 1/3 oder 1/6 Rack-Montagegröße.
- Eingebetteter Web-Server ermöglicht die Fernsteuerung über einen Web-Browser, ohne dass Treiber oder Software erforderlich sind.
Model-Übersicht
| Modell | Kanäle | Spannung | Strom | Leistung | Abmessungen (mm) | Schnittstellen | Schutz | Prioritätsmodi | |

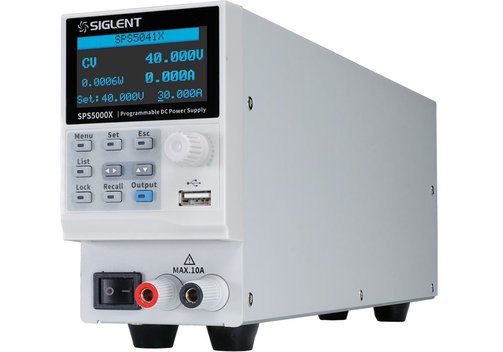

| SPS5040X | SPS5041X | 1 | 40 V | 30 A | 360 W | 71 x 124 x 418; 3,3 kg | USB 1.1/2.0 Host and Device, Ethernet/LAN, analoge Steuerschnittstelle; optional GPIB (USB-zu-GPIB-Adapter) | OVP (Überspannungsschutz), OCP (Überstromschutz), OTP (Übertemperaturschutz), LPP (Schutz bei niedriger Leistung), Schutz bei niedrigem AC-Eingang | CV (Konstantspannung), CC (Konstantestrom) |

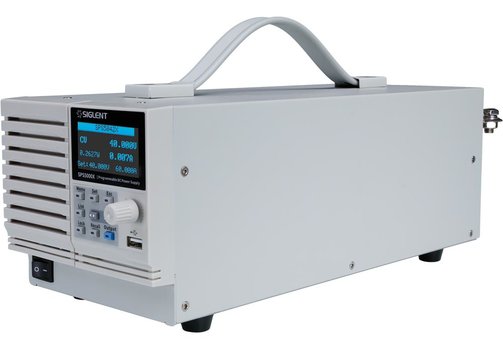

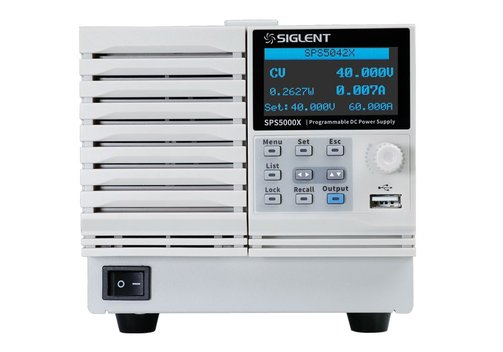

| SPS5042X | 1 | 40 V | 60 A | 720 W | 142 x 124 x 418; 5,3 kg | ||||
| SPS5043X | 1 | 40 V | 90 A | 1080 W | 214 x 124 x 418; 7,5 kg | ||||
| SPS5044X | 2 | 40 V | 30 A | 360 W x2 | 142 x 124 x 418; 5,5 kg | ||||
| SPS5045X | 3 | 40 V | 30 A | 360 W x3 | 214 x 124 x 418; 7,8 kg | ||||

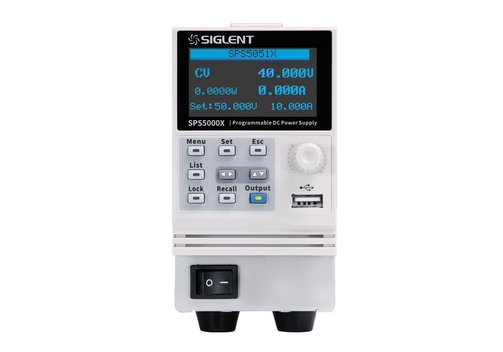

| SPS5050X | SPS5051X | 1 | 50 V | 10 A | 180 W | 71 x 124 x 418; 3,3 kg | |||
| SPS5080X | SPS5081X | 1 | 80 V | 15 A | 360 W | 71 x 124 x 418; 3,3 kg | |||
| SPS5082X | 1 | 80 V | 30 A | 720 W | 142 x 124 x 418; 5,3 kg | ||||
| SPS5083X | 1 | 80 V | 45 A | 1080 W | 214 x 124 x 418; 7,5 kg | ||||
| SPS5084X | 2 | 80 V | 15 A | 360 W x2 | 142 x 124 x 418; 5,5 kg | ||||

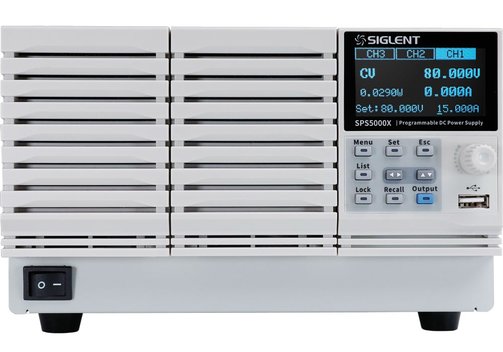

| SPS5085X | 3 | 80 V | 15 A | 360 W x3 | 214 x 124 x 418; 7,8 kg | ||||
| SPS5160X | SPS5161X | 1 | 160 V | 7,5 A | 360 W | 71 x 124 x 418; 3,3 kg | |||

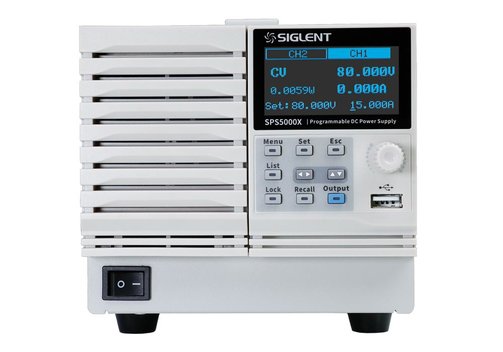

| SPS5162X | 1 | 160 V | 15 A | 720 W | 142 x 124 x 418; 5,3 kg | ||||
| SPS5163X | 1 | 160 V | 22,5 A | 1080 W | 214 x 124 x 418; 7,5 kg | ||||
| SPS5164X | 2 | 160 V | 7,5 A | 360 W x2 | 142 x 124 x 418; 5,5 kg | ||||
| SPS5165X | 3 | 160 V | 7,5 A | 360 W x3 | 214 x 124 x 418; 7,8 kg | ||||
Lieferumfang: Schaltnetzteil SPS 5041X, 5042X, 5043X, 5044X, 5045X, 5051X, 5081X, 5082X, 5083X, 5084X, 5085X, 5161X, 5162X, 5163X, 5164X oder 5165X, Netzkabel, Ausgangstestkabel 10 A, Ausgangsschutz, USB-Kabel, Schnellstartanleitung, Prüfzertifikat.
Häufig gestellte Fragen:
Frage: Wie funktioniert ein Schaltnetzteil im Vergleich zu einem linearen DC-/Transformator-Netzteil?
Antwort: Im Prinzip sind lineare DC-Netzteile eine Kombination aus AC-Eingang, Netzfrequenztransformator, Gleichrichter, linearer Regelung und Filterung. Der Transformator transformiert die Eingangswechselspannung auf den gewünschten Wert. Der Gleichrichter wandelt den Wechselstrom in Gleichstrom um mit anschließender Filterung für geringe Restwelligkeit.
Ein Schaltnetzteil ist eine Kombination aus AC-Eingang, Gleichrichter, "Zerhacker", Hochfrequenztransformator (Transformatoren benötigen bei hohen Frequenzen für die gleiche Leistung weniger Magnetkernvolumen), erneuter Gleichrichter und Filterung. Die Eingangswechselspannung wird also üblicherweise gleichgerichtet, gefiltert, durch einen elektronischen Schalter in eine höherfrequente Spannung "zerhackt" (daher der Name Schaltnetzteil/SMPS) und nach der Umwandlung wieder auf die gewünschte Spannung gleichgerichtet.
Frage: Schaltnetzteile vs. lineare DC-Netzteile - was sind die Vorteile/Nachteile?
Antwort: Lineare DC-Netzteile bieten eine sehr geringe Spannungswelligkeit. Sie sind aber aufgrund der großen Transformatoren, die bei dieser Technologie verwendet werden, oft groß und schwer und wegen der Materialkosten auch oft teurer. Der Spannungsregler erzeugt oft einen hohen Verlust durch Wärmeenergie. Außerdem ist der Eingangsbereich dieser Geräte eng/fest.
Die SMPS-Technologie hingegen kann einige dieser Probleme vermeiden. Der Eingangsbereich ist weit/variabel. Sie liefern einen hohen Wirkungsgrad durch geringe Wärmeentwicklung. Sie sind oft klein und leicht und bieten eine hohe Ausgangsleistung. Auf der anderen Seite kann die Schalttechnologie eine Quelle für EMV-Störsignale sein, aufgrund des hochfrequenten Schaltens. Außerdem kann die Spannungswelligkeit im Vergleich zu linearen DC-Netzteilen höher sein.
Frage: Was sind typische Anwendungen von Schaltnetzteilen?
Antwort: Typische Anwendungen von SMPS-Geräten wie der Siglent SPS5000-Serie finden sich im Automobilbereich (Tests von Lautsprechern, Unterhaltungs- und Navigationssystemen), allgemeine Batterieprüfung, Batteriesimulation und Test von Unterhaltungselektronik.
Darüber hinaus werden Schaltnetzteile im Allgemeinen vor allem zur Gewichts-, Platz- und Materialeinsparung eingesetzt, z. B. zur Versorgung von Consumer- und anderen elektronischen Geräten aufgrund der hohen erreichbaren Leistungsdichte.
