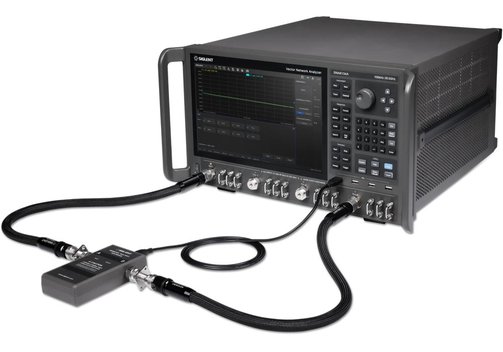

Siglent SNA6000A Serie Vektor-Netzwerk-Analysatoren bis zu 26.5GHz

Vorteile der SNA6000A 2- und 4-Port VNA-Serie

• 2 oder 4 Ports, bis 100 kHz...13,5 oder 26,5 GHz.
• Umfangreiche Unterstützung verschiedener Arten von Messungen und Kalibrier-Arten.
• Großer Touch-Screen und LAN, USB, HDMI/DVI-D/DP.

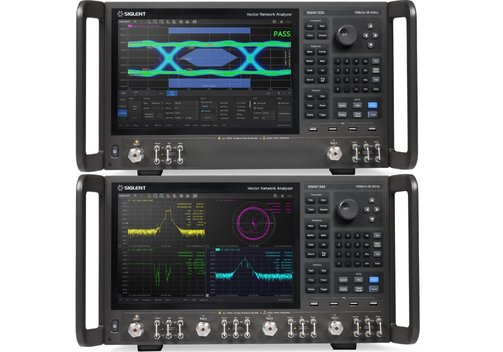

Siglent SNA6000A Serie Vektor-Netzwerk-Analysatoren bis zu 26.5 GHz

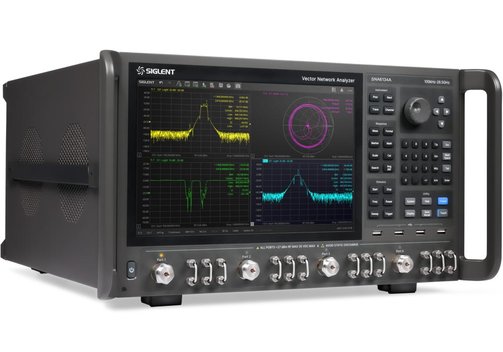

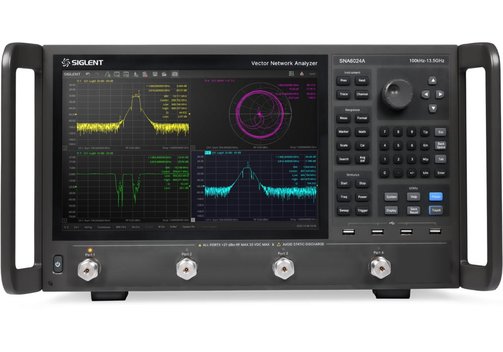

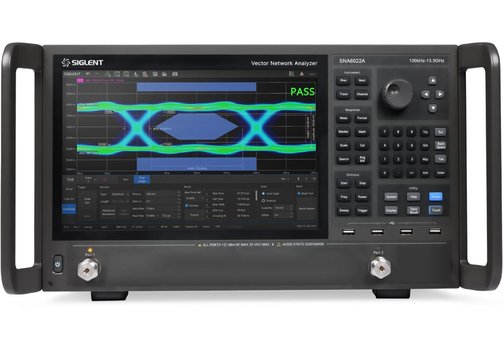

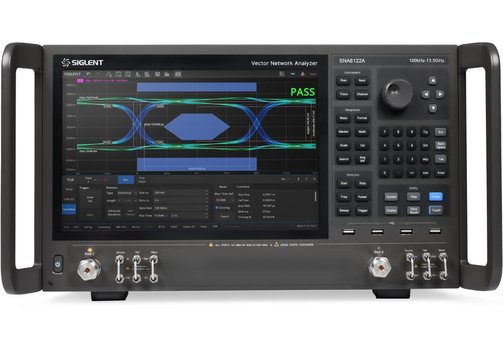

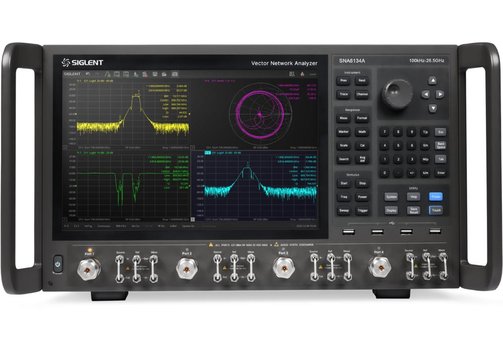

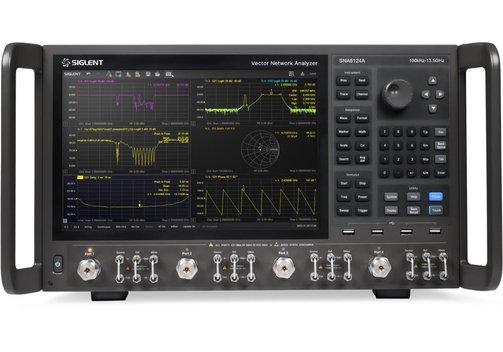

Siglent VNA 100 kHz...26,5 GHz SNA6034A/SNA6134A, SNA6032A/SNA6132A und 100 kHz...13,5 GHz SNA6024A/SNA6124A, SNA6022A/SNA6122A

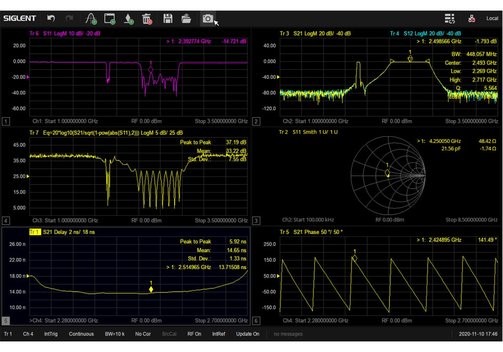

Die Siglent SNA6000A-Serie ist eine Familie von 2- und 4-Port-VNAs (Vektor-Netzwerk-Analysatoren) mit einem Frequenzbereich von 100 kHz bis 13,5 GHz oder 26,5 GHz. Sie unterstützen 2/4-Port-Streuparameter-, Differenzialparameter- und Zeitbereichsparameter-Messungen. Die VNAs der SNA6000A-Serie sind die ideale Lösung für die Bestimmung des Q-Faktors, der Bandbreite und der Einfügungsdämpfung eines Filters. Sie bieten Impedanzumwandlung, Verschiebung der Messebene, Grenzwertprüfung, Welligkeitsprüfung, Simulation von Vorrichtungen und Anpassungen beim Entfernen/Einfügen von Adaptern. Die VNAs verfügen über fünf Sweep-Typen: Linear-Frequenz-Modus, Log-Frequenz-Modus, Power-Sweep-Modus, CW-Zeit-Modus und Segment-Sweep-Modus. Die VNAs der Serie SNA6000A unterstützen auch die Korrektur der Streuparameter SOLT, SOLR, TRL, Response und Enhanced Response.

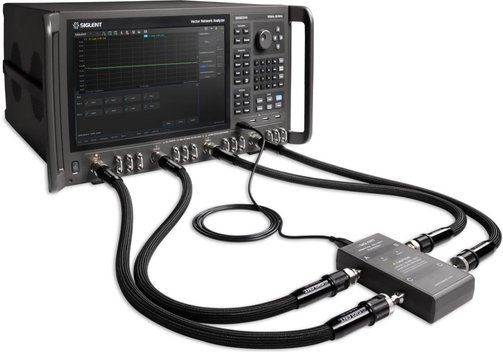

• 2- und 4-Port-VNA.
• Frequenzbereich 100 kHz...13,5 GHz und 100 kHz...26,5 GHz.
• Frequenzauflösung 1 Hz.
• Pegelauflösung 0,05 dB.
• Bereich der IFBW 1 Hz...10 MHz.
• Einstellbereich des Ausgangspegels -55...+10 dBm.
• Dynamischer Bereich 135 dB.
• Arten der Kalibrierung:Response-Kalibrierung, erweiterte Response-Kalibrierung, vollständige Ein-Port-Kalibrierung, vollständige Zwei-Port-Kalibrierung, vollständige Drei-Port-Kalibrierung, vollständige Vier-Port-Kalibrierung, TRL-Kalibrierung.
• Arten der Messung: Streuparameter-Messung, Differenzialparameter-Messung, Empfänger-Messung, Parameteranalyse im Zeitbereich, Grenzwert-Prüfung, Restwelligkeits-Prüfung, Impedanzwandlung, Simulation von Einbauten, Entfernen/Einfügen von Adaptern, Spektrum-Aanalyse, Frequenzversatz, Skalarmischer-Messung, Impuls-Messung, Material-Messung.
• Interne Bias-Tee-Anschlüsse.
• Ethernet/LAN, USB-Host und Gerät, optional USB-GPIB-Adapter.
• Fernsteuerung unterstützt über SCPI, LabVIEW, IVI basierend auf USB-TMC, VXI-11, Socket, Telnet, WebServer.
• 12,1"/30,7 cm Touchscreen.
• HDMI, DVI-D, DP Video-Ausgang.

Modell-Übersicht

Optionen und Zubehör - Übersicht
