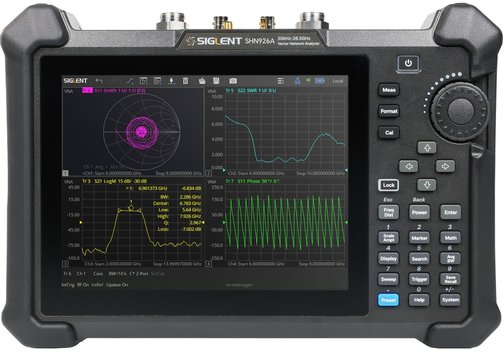

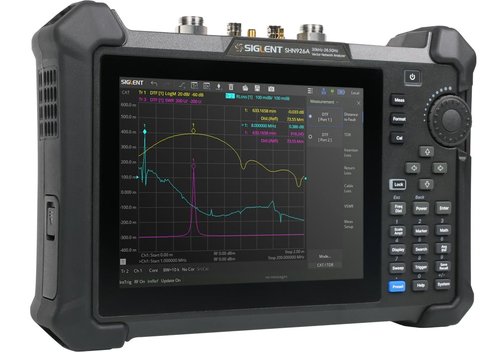

Siglent SHN900A Serie Handheld-Vektor-Netzwerk-Analystoren
Vorteile der SHN900 vektorielle Netzwerk-Analysatoren bis zu 26,5 GHz
- Sehr kompakte 2-Port-VNA bis 26,5 GHz.
- Viele Funktionen serienmäßig (GPS, CAT usw.), optional Spektrumanalyse und Zeitbereichsanalyse.
- 8,4"/21,3 cm Touchscreen; USB- und LAN-Schnittstellen standardmäßig.
Siglent SHN900A Serie Handheld-Vektor-Netzwerk-Analystoren
Modelle Siglent SHN914A, SHN920A, SHN926A tragbare 2-Port VNA

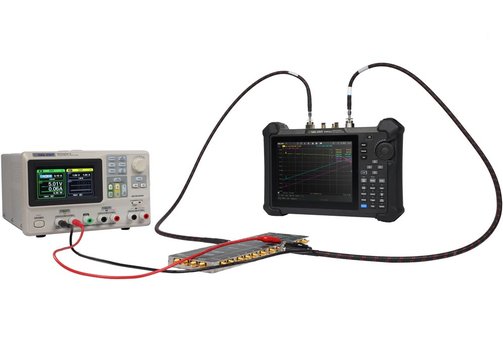

Die Siglent SHN900A-Serie umfasst VNA/Vektor-Netzwerk-Analysatoren mit einem Frequenzbereich von 30 kHz bis 14, 20 oder 26,5 GHz. Die Geräte unterstützen 2-Port-Streuparameter-, Differenzialparameter- und Zeitbereichsparameter-Messungen. Die Geräte der SHN900A-Serie können den Q-Faktor, die Bandbreite und die Einfügungsdämpfung eines Filters bestimmen. Sie verfügen über Impedanzumwandlung, Verschiebung der Messebene, Grenzwertprüfung, Welligkeitsprüfung, Simulation der Halterung und Anpassung beim Entfernen/Einstecken von Adaptern. Die VNAs verfügen über fünf Sweep-Typen: Linearer Frequenzmodus, logarithmischer Frequenzmodus, Leistungs-Sweep-Modus, CW-Zeitmodus und Segment-Sweep-Modus. Die VNAs der Serie SHN900A unterstützen auch die Korrektur/Kalibrierung der Streuparameter mit SOLT, SOLR, TRL, Response und Enhanced Response für mehr Flexibilität in F&E- und Fertigungsanwendungen.
- Sehr kompakter, handlicher Handheld-VNA.
- Frequenzbereich 30 kHz...26,5 GHz.
- Frequenzauflösung 1 Hz.
- Pegelauflösung 0,01 dB.
- Bereich der IFBW 10 Hz...3 MHz.
- Einstellbereich des Ausgangspegels -45...+10 dBm.
- Dynamikbereich typ. 110 dB.
- Arten der Kalibrierung:
- Frequenzgang-Kalibrierung,
- Kalibrierung mit erweitertem Ansprechverhalten,
- Kalibrierung mit einem Anschluss,
- Kalibrierung mit zwei Anschlüssen,
- TRL-Kalibrierung.
- Arten von Messungen:
- Messung der Streuparameter,
- Differenzial-Parameter-Messung,
- Empfängermessung,
- Parameteranalyse im Zeitbereich,
- Grenzwertprüfung,
- Restwelligkeitstest,
- Impedanzwandlung,
- Simulation von Vorrichtungen,
- Entfernen/Einfügen von Adaptern,
- Spektrum-Analyse Frequenz-Offset,
- Messung von Skalarmischern,
- Pulsmessung.
- Interne Bias-Tee-Verbindungen.
- Unterstützt GPS, Zeit- und Standort-Informations-Speicherung.
- Schnittstelle: LAN, USB-Gerät, USB-Host (USB-GPIB).
- Fernsteuerung: SCPI, LabVIEW, IVI basierend auf USB-TMC, VXI-11, Socket, Telnet, WebServer.
- 8,4"/21,3 cm Touchscreen, Maus, Tastatur.
- Multi-Fenster-Anzeige (bis 256 Kanäle/256 Messfenster/64 Messkurven pro Fenster).
Modell-Übersicht
| Modell | SHN914A | SHN920A | SHN926A |
| Frequenz-Bereich | 30 kHz...14 GHz | 30 kHz...20 GHz | 30 kHz...26,5 GHz |
| Ports | 2 | 2 | 2 |
| Frequenz-Auflösung | 1 Hz | ||
| Pegel-Auflösung | 0,01 dB | ||
| Bereich der IFBW | 10 Hz...3 MHz | ||
| Einstellbereich des Ausgangspegels | -45...+10 dBm | ||
| Dynamik-Bereich | 100 dB (spezifiziert), 110 dB (typisch) | ||
| Unterstützte Kalibrier-Typen | Reaktionskalibrierung, erweiterte Reaktionskalibrierung, volle Kalibrierung mit einem Port, volle Kalibrierung mit zwei Ports, TRL-Kalibrierung | ||

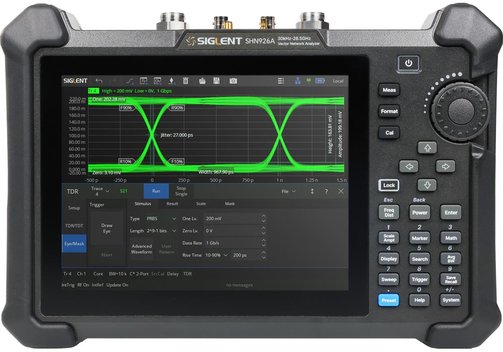

| Messungs-Typen | (Serienmäßig und optional) Messung von Streuparametern, Messung von Differenzparametern, Empfängermessung, Analyse von Zeitbereichsparametern, Grenzwertprüfung, Welligkeitsprüfung, Impedanzwandlung, Simulation von Vorrichtungen, Entfernen/Einfügen von Adaptern, erweiterte Analyse von Zeitbereichsparametern (TDR), Spektrumanalyse, Frequenzversatz, Messung von Skalarmischern, Impulsmessung | ||
| Bias-Tees | Standard | ||
| GPS | Standard | ||
| CAT/DTF-Messungen | Standard | ||
| Optionen | SHN900-SA: Spektrum-Analyse; SHN900-TDA: Zeitbereichs-Analyse; SHN900-TDR: Erweiterte Zeitberichs-Analyse | ||

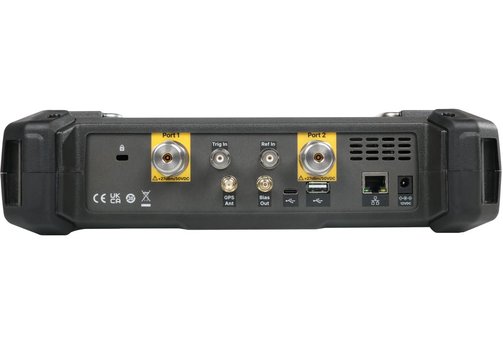

| Schnittstellen | LAN/Ethernet (10/100Base, RJ45), USB 2.0 Device, USB 2.0 Host (USB-GPIB); unterstützt: Maus, Tastatur | ||
| Fernsteuerung | SCPI, LabVIEW, IVI basiert auf USB-TMC, VXl-11, Socket, Telnet, Webserver | ||
| Versorgung | Wiederaufladbare Lithium-Batterie, AC-DC-Adapter im Lieferumfang; 4 Stunden | ||
| Anzeige | 8,4"/21,3 cm Touchscreen | ||
| Abmessungen (mm) | 310 x 215 x 79; 3.2 kg | ||
Lieferumfang: Handheld VNA SHN 914A, 920A oder 926A, Quick-Start, USB Typ-C Kabel, Lithium Batterie/Akku, AC-DC-Adapter, Transporttasche.
Optionen und Zubehör
| Modell | Beschreibung |
| SHN900-TDA | TDA-Option: Zeit-Domain-Analyse |
| SHN900-TDR | TDR-Option: Erweiterte Zeit-Domain-Analyse |
| SHN900-SA | SA-Option: Spektrum-Analyse |
| F603ME | 3,4 mm, Stecker, 50-Ω-Kalibrier-Kit, 0...4,5 GHz |
| F603FE | 3,4 mm, Buchse, 50-Ω-Kalibrier-Kit, 0...4,5 GHz |
| F604MS | 3,4 mm, Stecker, 50-Ω-Kalibrier-Kit, 0...9 GHz |
| F604FS | 3,4 mm, Buchse, 50-Ω-Kalibrier-Kit, 0...9 GHz |
| F604TS | 3,4 mm, Stecker and Buchse, 50-Ω-Kalibrier-Kit, 0...9 GHz |
| F606TS | 3,4 mm, Stecker and Buchse, 50-Ω-Kalibrier-Kit, 0...26.5 GHz |

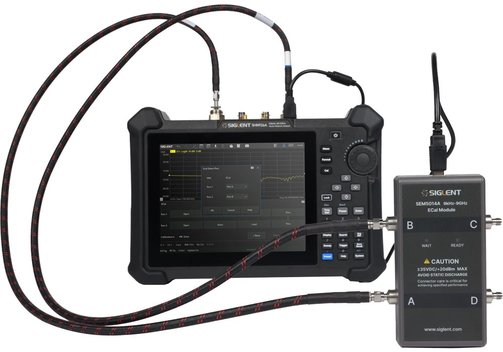

| SEM5000A | Elektronisches Kalibrier-Kit |
| SNA-TB01 | HF Demo-/Test Board |
| ADP-18 | Einstellbarer differenzieller TDR-Tastkopf DC...18 GHz |
| ADP-26 | Einstellbarer differenzieller TDR-Tastkopf DC...26.5 GHz |
| ASP-18 | Einstellbarer differenzieller TDR-Tastkopf DC...18 GHz |
| ASP-26 | Einstellbarer differenzieller TDR-Tastkopf DC...26.5 GHz |
| SMA-SMA-18L | SMA(M)-SMA(M) Kabel DC...18 GHz, 1000 mm |
| SMA-SMA-26L | SMA(M)-SMA(M) Kabel DC...26.5 GHz, 1000 mm |
| SMAF-SMA-26L | SMA(F)-SMA(M) Kabel DC...26.5 GHz, 1000 mm |
| V26-N35MN35F-25IN | NMD 3,4 Buchse-NMD 3,4 Stecker DC...26.5 GHz, 635 mm |
| V26-N35FA35F-25IN | NMD 3,4 Buchse-APC 3,4 Buchse DC...26.5 GHz, 635 mm |
| USB-GPIB | USB-GPIB Adapter |
| ANT-GPS1 | GPS-Antenne, SMA(M), 1000 mm |
