Siglent SHA851A, SHA852A Handheld-Spektrum-, Kabel-, Antennen-Analysatoren
Vorteile der Siglent SHA850A Serie Spektrum-Analysatoren bis 7,5 GHz mit VNA Option
- Spektrum-Analysator, Kabel- und Antennen-Analysator in einem kompakten Handheld-Gerät.
- Optionaler VNA, integrierte Quelle, GPS/Logging.
- Niedriges Phasenrauschen typ. -104 dBc/Hz.
Siglent SHA851A, SHA852A Handheld-Spektrum-, Kabel- und Antennen-Analysatoren
Die Geräte der Siglent SHA850A-Serie sind tragbare Spektrum-, Kabel- und Antennen-Analysatoren mit VNA-Option. Die Geräte sind leistungsstarke und flexible Werkzeuge für HF-Anwendungen im Feld und im Freien, in der Kommunikationstechnik, im Telekommunikationsbetrieb und in der Wartung, im Funkmanagement, in der Fabrikproduktion, in der Ausbildung, im Unterricht und in vielen anderen Bereichen. Mit einem Frequenzbereich bis 3,6 GHz (SHA851A) oder 7,5 GHz (SHA852A) bieten die Analysatoren viele Betriebsarten und zuverlässige automatische Messungen.

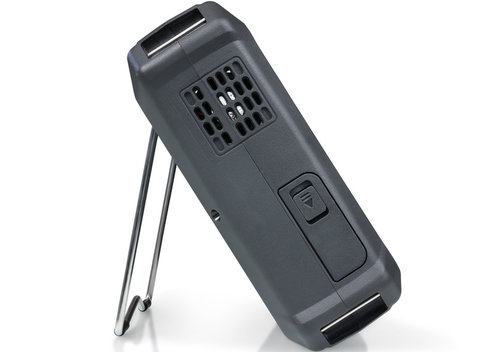

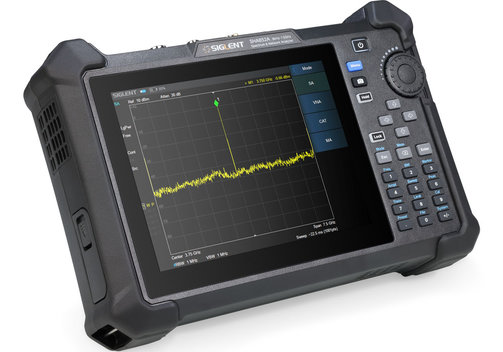

- Frequenzbereich des Spektrum-Analysators von 9 kHz bis 3,6 oder 7,5 GHz.
- Integrierter Vorverstärker 25 dB Standard.
- 165 dBm/Hz angezeigter mittlerer Rauschpegel/DANL (typ., Vorverstärker eingeschaltet).
- SSB-Rauschpegel typ. -104 dBc/Hz.
- Dynamikbereich 114 dB.
- ±0,5 dB Gesamtamplitudengenauigkeit bei 10 kHz Offset-Phasenrauschen (typ. 1 GHz).
- 1 Hz bis 10 MHz Mindestauflösungsbandbreite/RBW.

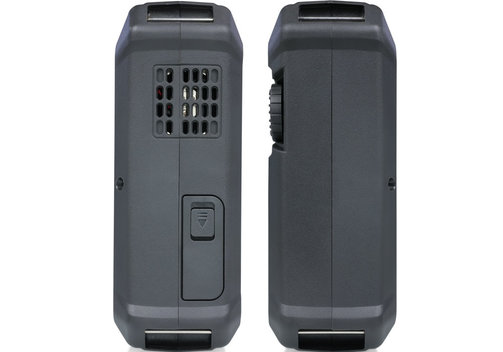

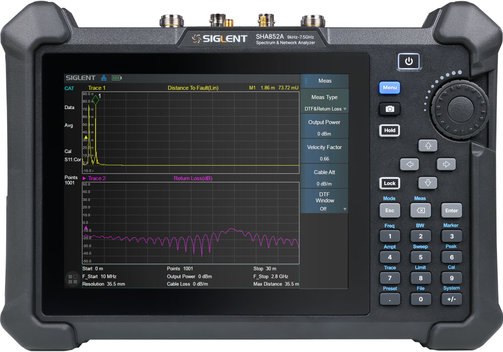

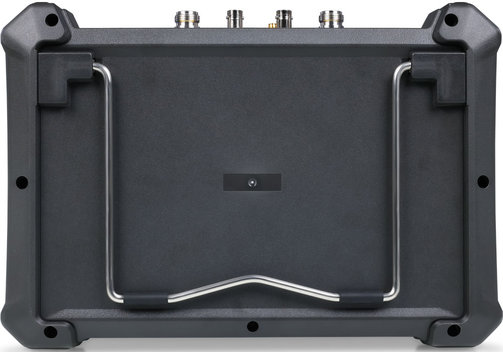

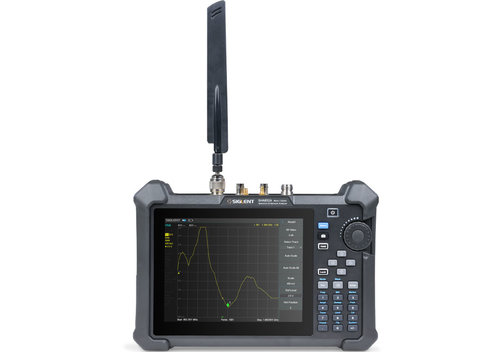

- Kabel und Antennen-Analysator 100 kHz bis 3,6 oder 7,5 GHz: DTF, SWR-Messung, Zeitbereichsanalyse.
- Option: Eingebaute Gleichspannungsvorspannung bis 32 VDC (Option SHA850-BIAS).
- Option: Unabhängige Signalquelle 100 kHz bis 7,5 GHz (Option SHA850-SOR).
- Option: Vektor-Netzwerk-Analysator (VNA) mit 1 Pfad und 2 Ports, 100 kHz bis 3,6 oder 7,5 GHz (Option SHA850-VNA), kann TDR, VSWR, Portanpassung, Einfügungsdämpfung, Turmverstärker, Kabelfehler, Smith-Diagramm messen.
- Option: GPS-Ortung und Protokollierung (Option SHA850-GPS und GPSM).
- 8,4"/21,3 cm Multi-Touchscreen; Möglichkeit zum Anschluss von Maus und Tastatur.
- Typische Betriebszeit 4 Stunden.
Modell-Übersicht
| Modell | SHA851A | SHA852A |
| Spektrum-Analysator | 9 kHz...3,6 GHz | 9 kHz...7,5 GHz |
| Vektor-Netzwerk-Analysator (Option SHA850-VNA) | 100 kHz...3,6 GHz | 100 kHz...7,5 GHz |
| Kabel- und Antennentest | 100 kHz...3,6 GHz | 100 kHz...7,5 GHz |
| Quelle (Option SHA850A-SOR) | 100 kHz...3,6/7,5 GHz | |
| Vorverstärker | 25 dB, Standard | |
| DANL | -165 dBm (typ.), Vorverstärker eingeschaltet, am besten, 20...30°C | |
| SSB-Phasenrauschen | -104 dBc/Hz (typ.) bei fc = 1 GHz, Offset 100 kHz | |
| Dynamikbereich | 114 dB | |
| Erweitertes Messkit (Option SHA850-AMK) | CHP (Kanalleistung), ACPR (Nachbarkanalleistungsverhältnis), OBW (belegte Bandbreite), T-Power (Zeitbereichsleistung), CNR (Trägerrauschverhältnis), Oberwellenmessung, TOI (Intercept dritter Ordnung), Spektogramm | |
| Analoge Modulationsanalyse (Option SHA850-AMA) | AM, FM, PM | |

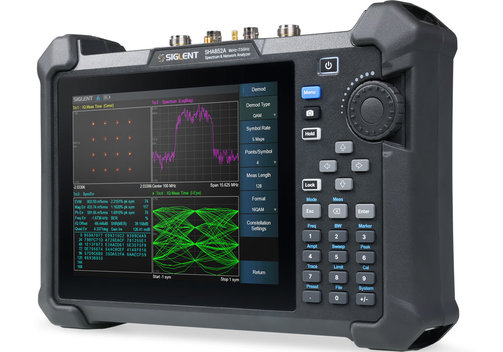

| Digitale Modulationsanalyse (Option SHA850-DMA) | ASK: 2ASK, FSK 2FSK, 4FSK, 8FSK, 16FSK, MSK: GMSK, PSK: BPSK, QPSK, OQPSK, 8PSK, DPSK; DBPSK, DQPSK, D8PSK, π/4-DQPSK, π/8-DQPSK, QUAM: 16, 32, 64, 128, 256 | |
| Anzeige | 8,4"/21,3 cm TFT-LCD-Touchscreen | |

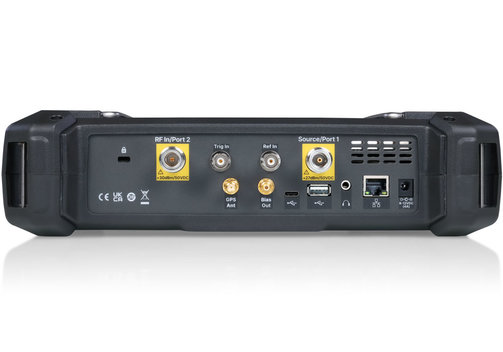

| Schnittstellen | USB-Host und -Gerät, LAN/Ethernet, Audioausgang 3,5 mm | |
| Abmessungen (mm) | 310 x 215 x 79; 3,2 kg | |
| Stromversorgung | Externe Stromversorgung, Batterie (Betriebsdauer 4 h) | |
| Umgebungsbedingungen | Betriebstemperatur 0...+50°C, Lagertemperatur -20...+70°C, rel. Luftfeuchtigkeit ≤95% (0...+30°C)/≤75% (+30...+50°C) | |
Lieferumfang: Handheld-Spektrum-Analysator SHA 851A oder 852A, Schnellstart-Anleitung, USB-Typ-C-Kabel, Netzkabel, AC-DC-Adapter, wiederaufladbarer Lithium-Akku, Tragetasche.
Übersicht Optionen und Zubehör
| Model | Description |
| Optionen (Software/Lizenz) | |
| SHA850-F2 | Aufrüstung SHA851A auf SHA852A |
| SHA850-SOR | Quelle |
| SHA850-VNA | Vektorielle Netzwerk-Analyse/VNA |
| SHA850-AMK | Erweitertes Mess-Kit |
| SHA850-AMA | Analoge Modulationsanalyse |
| SHA850-DMA | Digitale Modulationsanalyse |
| SHA850-BIAS | DC-Bias-Ausgang |
| SHA850-GPS | GPS-Empfänger |
| SHA850-GPSM | GPS-Protokollierung (erfordert GPS-Empfänger/Option SHA850-GPS) |
| Allgemeines Zubehör | |
| SHA800-BAT | Wiederaufladbare Lithium-Batterie |
| SHA800-AP | AC-DC-Adapter |
| SHA800-BG | Tragetasche |
| ANT-GPS1 | GPS-Antenne, SMA(M), 100 cm |
| ANT-DAxx | Verschiedene Antennen-Sets |
| SRF5030T | Nahfeld-Sondensatz: 300 kHz...3 GHz, H-Feld-Sonden (20 mm, 10 mm, 5 mm), E-Feld-Sonde (5 mm) |
| UKitSSA3X | Dienstprogramm-Kit: N(M)-SMA(M)-Kabel (6 GHz), N(M)-N(M)-Kabel (6 GHz), N(M)-BNC(F)-Adapter x2, N(M)-SMA(F)-Adapter x2, 10 dB 1 W Dämpfungsglied |
| N-BNC-2L | N(M)-BNC(M)-Kabel, DC...2 GHz, 700 mm |
| N-SMA-6L | N(M)-SMA(M)-Kabel, DC...6 GHz, 700 mm |
| N-N-6L | N(M)-N(M)-Kabel, DC...6 GHz, 700 mm |
| N-N-18L | N(M)-N(M)-Kabel, DC...18 GHz, 1000 mm |
| N-SMA-18L | N(M)-SMA(M)-Leitung, DC...18 GHz, 1000 mm |
| SMA-SMA-18L | SMA(M)-SMA(M)-Kabel, DC...18 GHz, 1000 mm |
| CAT & VNA-Zubehör | |
| Y504MS | N-Typ integrierter Kalibriersatz, Stecker, DC...9 GHz, 50 Ω |
| Y504FS | Integriertes N-Kalibrierungsset, Buchse, DC...9 GHz, 50 Ω |
| F504TS | N-Typ Präzisionskalibriersatz, DC...9 GHz, 50 Ω |
| F604TS | Präzisionskalibriersatz, Typ 3,5 mm, DC...9 GHz, 50 Ω |
