Siglent SEM5000A ECal elektronische Kalibriermodule
ab €
2.469,25
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Dateien/Downloads

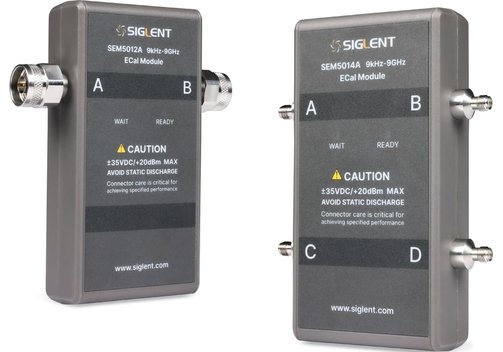

Siglent SEM5000A ECal elektronische Kalibriermodule
Siglent SEM5002A, SEM5012A, SEM5022A, SEM5032A, SEM5004A, SEM5014A, SEM5024A, SEM503A bis 26,5 GHz
Die Siglent SEM5000A sind elektronische Kalibriermodule (ECal) bis 4,5, 9, 13,5 oder 26,5 GHz für VNA/Vektor-Netzwerk-Analysatoren.
- Frequenzbereich 9 kHz bis 26,5 GHz.
- Maximaler Eingangsleistungspegel +20 dBm.
- Maximale Schutz-Gleichspannung ±35 V.
- HF-Anschlusstypen SMA-Buchse, SMA-Stecker, 3,5-mm-Buchse, 3,5-mm-Stecker, Typ-N 50-Ω-Buchse, Typ-N 50-Ω-Stecker.

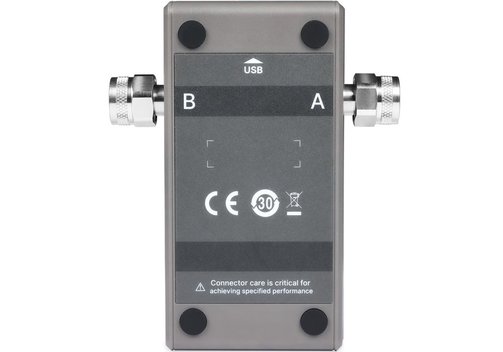

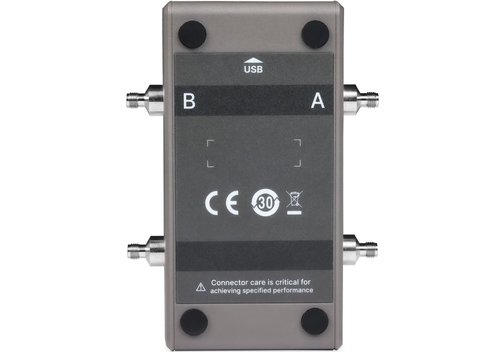

- Anzahl der unterstützten Ports 2 oder 4.

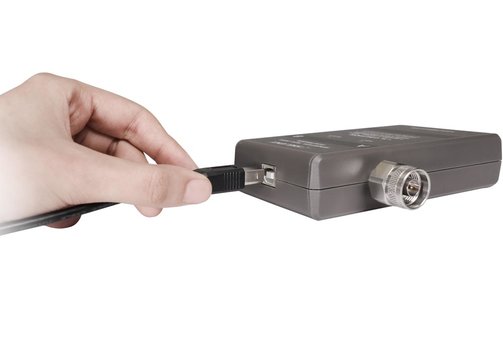

- Stromversorgungssteuerung USB 2.0.
- Kompatibilität: Die Module der Serie SEM5000A sind zu den Geräten SNA5000X, SNA5000A, SVA1000X, SNA6000A, SHA800A kompatibel (beachten Sie die Geräteversionen für die Kompatibilität.
Modell-Übersicht
| Modell | Ports | Frequenz | Standard-Anschluss | Abmessungen (mm) |
| SEM5002A | 2 | 4,5 GHz | SMA (Buchse) | 125 x 98 x 31; 259 g |
| SEM5012A | 2 | 9 GHz | SMA (Buchse) | |
| SEM5022A | 2 | 13,5 GHz | 3,5 mm (Buchse | |
| SEM5032A | 2 | 26,5 GHz | 3,5 mm (Buchse) | |
| SEM5004A | 4 | 4,5 GHz | SMA (Buchse) | |
| SEM5014A | 4 | 9 GHz | SMA (Buchse) | |
| SEM5024A | 4 | 13,5 GHz | 3,5 mm (Buchse) | |
| SEM5034A | 4 | 26,5 GHz | 3,5 mm (Buchse) |

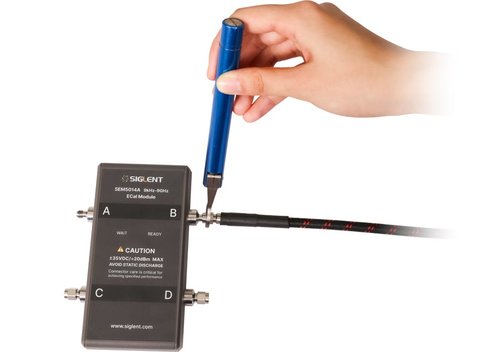

Lieferumfang: ECal Modul SEM 5002, 5012, 5022, 5032, 5004, 5014, 5024 oder 5034, 1x Quick-Start, 1x USB 2.0-Kabel, Drehmomentschlüssel: 8,1 mm (für SMA), 3,5 mm (Stecker), Drehmoment-Standard: 0,9 ±0,04 N.M.
Anschluss-Optionen - auf Anfrage
| Anschluss-Typ | Port A Option | Port B Option | Port C Option | Port D Option |
| Alle 3,5 mm Buchse | 010 | |||
| Alle Typ-N 50 Ω Buchse | 020 | |||
| Alle SMA Buchse | 030 | |||
| 3,5 mm Buchse | 101 | 201 | 301 | 401 |
| 3,5 mm Stecker | 102 | 202 | 302 | 402 |
| Typ-N 50 Ω Buchse | 103 | 203 | 303 | 403 |
| Typ-N 50 Ω Stecker | 104 | 204 | 304 | 404 |
| SMA Buchse | 105 | 205 | 305 | 405 |
| SMA Stecker | 106 | 206 | 306 | 406 |
