Vorteile der Serie SDS6000L modulare 4- und 8-Kanal-Oszilloskope
- 4 oder 8 Kanäle in kompaktem, modularem Design - kombinieren Sie mehrere Einheiten bis 512 Kanäle.
- Highend-Erfassungssystem bis 2 GHz Bandbreite, 5 GS/s, 170.000 wfm/s.
- Vielfältige Optionen wie MSO, Leistungsanalyse, Signalgenerator, serielle Decodierung, Eye/Jitter-Analyse.
Siglent SDS6000L Digital-Speicheroszilloskop mit niedriger Bauhöhe

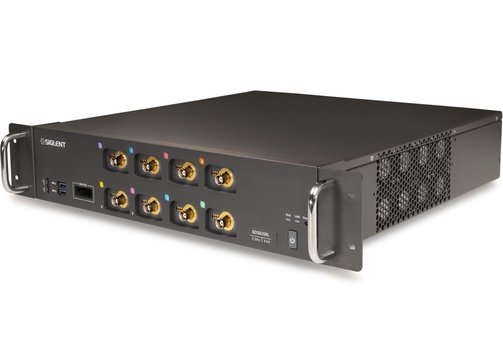

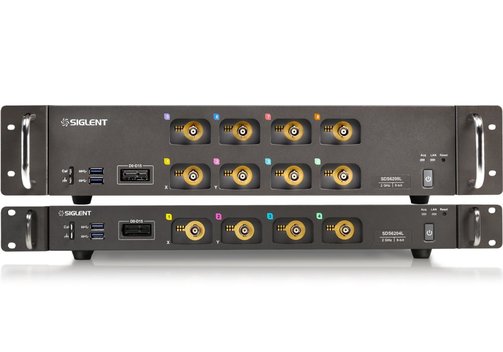

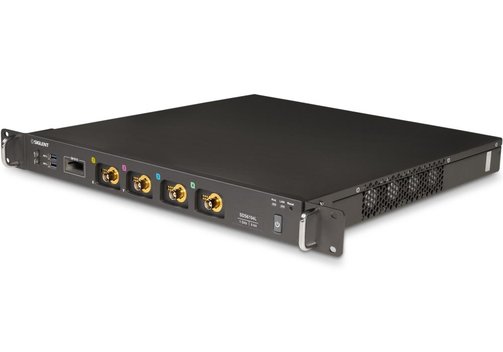

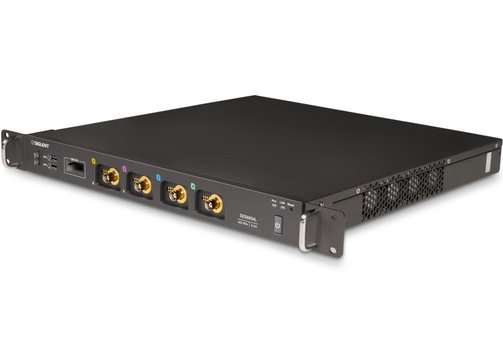

Siglent Modelle SDS6208L, SDS6204L, SDS6108L, SDS6104L, SDS6058L, SDS6054L DSO/MSO

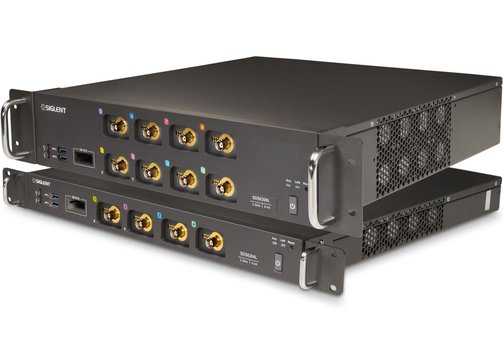

Die Siglent SDS6000L Familie ist eine Serie von digitalen Speicheroszilloskopen in kompakter Low-Profile-Bauweise. Sie bieten bis 8 analoge Kanäle und 16 digitale Kanäle (MSO-Option) in einem platzsparenden Gehäuse. Die Oszilloskope sind für Erweiterungen ausgelegt: Mehrere Geräte können zu einem Hochgeschwindigkeitserfassungssystem bis 512 Kanälen kombiniert werden.
- 4 oder 8 analoge Kanäle und 1 externer Trigger.
- 16 digitale Kanäle (MSO-Option).
- Für die Erweiterung konzipiert: Kombinieren Sie mehrere Geräte für ein Hochgeschwindigkeitserfassungssystem bis 512 Kanäle.
- Bis 2 GHz Bandbreite mit 5 GS/s (10 GS/s ESR) Abtastrate auf jedem Kanal.
- Geringes Hintergrundrauschen, unterstützt vertikale Skalen von 0,5 mV/div bis 10 V/div.
- Wellenformerfassungsraten bis 170.000 wfm/s (Normalmodus) und 750.000 wfm/s (Sequenzmodus).
- Unterstützt 256-stufige Intensitätsabstufungen und Farbtemperaturanzeigemodi.
- 500 Mpts Aufzeichnungslänge insgesamt für alle 4 Kanäle.
- Digitales Triggersystem.
- Serielle Bus-Triggerung und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT und Manchester.
- Eine Vielzahl von Standard- und optionalen Datenanalyse-Funktionen wie Suche, Navigation, DVM/Digitalvoltmeter, Zähler, Wellenformhistogramm, Leistungsanalyse, Eye/Jitter-Analyse.
- 25 MHz Funktions-/Arbiträr-Signalgenerator, viele vordefinierte Wellenformen integriert.
- Schnittstellen: 4x USB Host, USB Device (USBTMC), 1000M LAN/Ethernet, Micro-SD Karte.

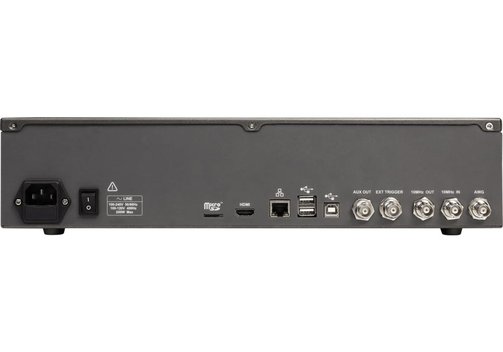

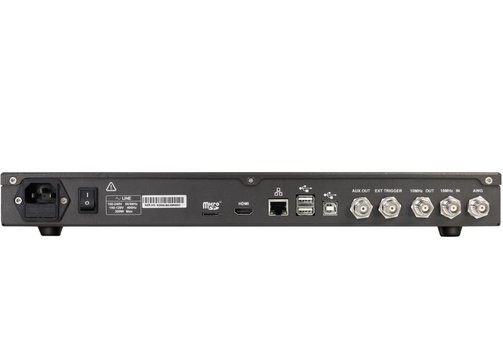

- Zusätzliche Anschlüsse: Pass/Fail, Trigger-Ausgang, 10-MHz-Eingang, 10-MHz-Ausgang.
- HDMI für Display-Anschluss.
- Eingebauter Webserver unterstützt die Fernsteuerung über den LAN-Anschluss mit einem Webbrowser. Unterstützt SCPI-Fernsteuerungsbefehle. Unterstützt externe Maus und Tastatur.
Modell-Übersicht
| Modell | SDS6208L | SDS6204L | SDS6108L | SDS6104L | SDS6058L | SDS6054L |
| Kanäle | 8 | 4 | 8 | 4 | 8 | 4 |
| Bandbreite | 2 GHz | 1 GHz | 500 MHz | |||
| Abtastrate | Max. 5 GS/s (10 GS/s ESR) je Kanal | |||||
| Vertikale Auflösung | 8 bit, bis 12 bit im ERES-Modus, entspricht 16 bit im Hi-Res-Modus | |||||
| Speichertiefe | Max. 500 Mpts/Kanal (1 Kanal), 250 Mpts/Kanal (2 Kanäle), 125 Mpts/Kanal (3 oder 4 Kanäle) | |||||
| Wellenform-Erfassungsrate | Max. 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) | |||||
| Triggertyp | Flanke, Steigung, Pulsbreite, Fenster, Runt, Intervall, Dropout, Muster, Video, qualifiziert, n-te Flanke, Setup/Hold, Verzögerung, seriell | |||||
| Serielle Trigger und Dekodierung | Standard: I2C, SPI, UART, CAN, LIN; optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Dekodierung) | |||||
| Analyse | Suchen und Navigieren, Maskentest, DVM, Bode-Plot, Leistungsanalyse (Option), Histogramm, 7-stelliger Zähler, Augendiagramm (Option), Jitteranalyse (Option) | |||||
| Digitale Kanäle (MSO, optional) | 16 Kanäle; max. Abtastrate bis 1 GS/s; Aufzeichnungslänge bis 50 Mpts | |||||
| Signalgenerator (optional) | Externer isolierter Einkanal-USB-Signalgenerator, 14 bit, Frequenz bis 25 MHz, 125 MS/s Abtastrate, 16 kpts Wellenformspeicher; Sinus, Rechteck, Rampe, Puls, DC, Rauschen, 45 Arbiträr | |||||
| Schnittstellen | HDMI (1280x800), 2x USB 3.0 Host, 2x USB 2.0 Host, USB 2.0 Device (USBTMC), 1000 M LAN/Ethernet (SCPI über VXI-11, SCPI über Telnet (Port:5024), SCPI über Socket (Port:5025), Micro-SD Karte | |||||
| Abmessungen (mm) | 8-Kanal: 395 x 86 x 414 (431 inkl. Rear-I/O); 9,1 kg; 4-Kanal: 395 x 43 x 414 (431 inkl. Rear-I/O); 6,1 kgMicro-SD | |||||
| Mehrkanaliges Erfassungssystem | Bis 512 Kanäle; Jitter innerhalb einer Einheit <100 ps,RMS, zwischen Einheiten <250 ps,RMS; Skew ohne Skew-Kalibrierung, innerhalb einer Einheit <100 ps, zwischen Einheiten <500 ps; Skew mit Skew-Kalibrierung, innerhalb einer Einheit <100 ps, zwischen Einheiten <150 ps | |||||
Lieferumfang: Oszilloskop-Modul SDS 6208L, 6204L, 6108L, 6104L, 6058L oder 6054L, USB-Kabel, Schnellstart, passiver Tastkopf (1 pro Kanal), Kalibrierungszertifikat, drahtlose Maus, Netzkabel.
Optionales Zubehör
| Modell | Beschreibung |
| SDS6000L-FG | Option Signalgenerator (Software) |
| SDS6000L-16LA | Option MSO/16 Digital-Kanäle (Software) |
| SPL2016 | 16-Kanal Logik-Tastkopf |
| SDS6000L-PA | Option Leistungs-Analyse (Software) |
| DF2001A | Deskew-Vorrichtung für die Leistungs-Analyse |
| SDS6000L-EJ | Option Augendiagramm/Jitter-Analyse (Software) |
| SDS6000L-I2S | I2S Trigger und Decodierung (Software) |
| SDS6000L-1553B | MIL-STD-1553B Trigger und Decodierung (Software) |
| SDS6000L-FlexRay | FlexRay Trigger und Decodierung (Software) |
| DS6000L-CANFD | CAN FD Trigger und Decodierung (Software) |
| SDS6000L-SENT | SENT Trigger und Decodierung (Software) |
| SDS6000L-Manch | Manchester Decodierung (Software) |
| SDS6000L-4BW10 | Bandbreiten-Upgrade, 4-Kanal-Modell, 500 MHz auf 1 GHz (Software) |
| SDS6000L-4BW20 | Bandbreiten-Upgrade, 4-Kanal-Modell, 1 GHz auf 2 GHz (Software) |
| SDS6000L-8BW10 | Bandbreiten-Upgrade, 8-Kanal-Modell, 500 MHz auf 1 GHz (Software) |
| SDS6000L-8BW20 | Bandbreiten-Upgrade, 8-Kanal-Modell, 1 GHz auf 2 GHz (Software) |
| STB3 | STB3 Demo-Signalquelle |
| SAP1000, SAP2500 | Aktive Highspeed-Tastköpfe |
| HPB4010 | Hochspannungs-Tastköpfe |
| SAP2500D | Differenzielle Highspeed-Tastköpfe |
| DPB1300, DPB4080, DPB5150, DPB5150A, DPB5700, DPB5700A | Differenzielle Hochspannungs-Tastköpfe |
| CPL5100, CP4020, CP4050, CP4070, CP4070A, CP6030, CP6030A, CP6150, CP6500 | Stromtastköpfe |
| SYN64 | 64-Kanal Synchronisierverteiler |
