Siglent SDS6054A, SDS6104A, SDS6204A Mixed-Signal-Oszilloskope bis 2GHz
Vorteile der Siglent SDS6000A 500 MHz/1 GHz/2 GHz Highend-Oszilloskope
- Großer, hochauflösender 12,1"/30,74 cm Multi-Touchscreen.
- Schneller, moderner Prozessor für optimale Performance.
- Hochwertiger Eingangsteil für präzise Messergebnisse.

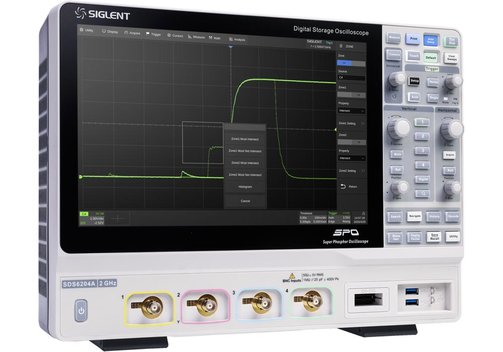

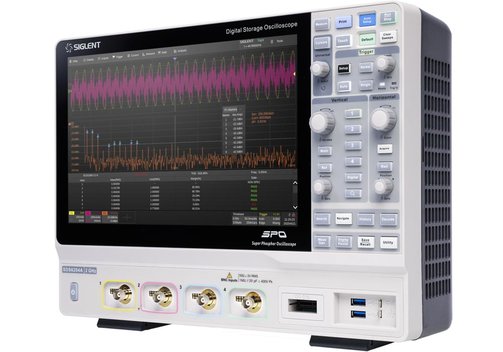

Siglent SDS6000A Mixed-Signal-Oszilloskop-Serie bis 2 GHz
Modelle Siglent SDS6054A, SDS6104A, SDS6204A
Mit der SDS6000A-Serie betritt die Firma Siglent einen neuen Level ihrer Oszilloskop-Technologie. Sofort ins Auge sticht der große, hochauflösende Touchscreen-Bildschirm, mit dem das alltägliche Arbeiten wirklich Spaß macht und mit dem auch feine Details sichtbar werden. Die 4-kanaligen Geräte bieten Bandbreiten bis 500 MHz, 1 GHz oder 2 GHz. Für hochwertige technische Daten sorgen ein schnelles, modernes Prozessor-System und Kanäle mit individuellen A/D-Wandlern. So sind Sample-Raten pro Kanal bis 5 G/Ss möglich (im ESR-Modus bis 10 GS/s). Ein hochwertiger Eingangsteil bildet die Basis für präzise Messungen in Forschung, Entwicklung und Debugging. Die Geräte bieten serienmäßig bereits viele wichtige Zusatzfunktionen, können mit Optionen wie MSO/Logik-Analyse, Augendiagramm- und Jitter-Analyse, Bode-Plot etc. noch erweitert werden.
- Highend-Oszilloskop für Forschung, Entwicklung, Debugging.
- Mit großem, hochauflösendem 12,1"/30,74 cm Multi-Touchscreen.
- 4 Analog-Eingänge mit Bandbreiten bis 500 MHz, 1 GHz oder 2 GHz.
- 5 GS/s Sample-Rate pro Kanal - keine Halbierung/Reduzierung der Sample-Rate bei zwei/mehreren Kanälen!
- Bis insgesamt 500 Mpts/Kan. Speichertiefe.

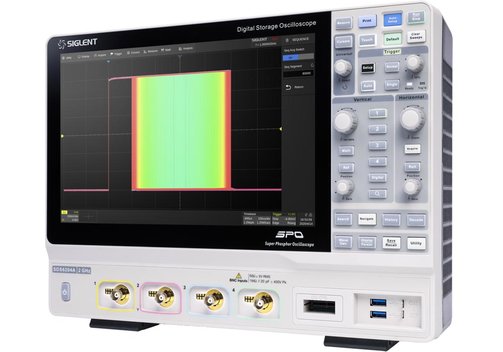

- Segmentierter Speicher; Totzeit nur 1,3 µs.
- 170.000 Wfm/s Erfassungsrate und Record/Playback von bis zu 80.000 Signalform-Frames.
- 4 Mathematik-Trace.

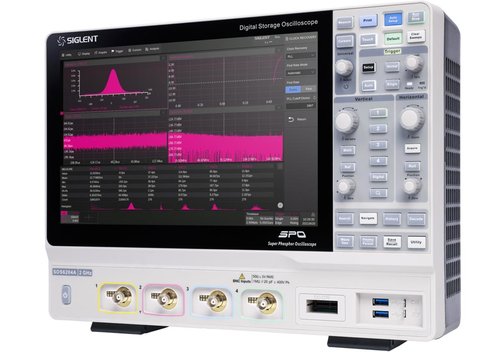

- 8 Mpts hardwarebeschleunigte FFT.
- Ausgefeilte Trigger-Funktionen.

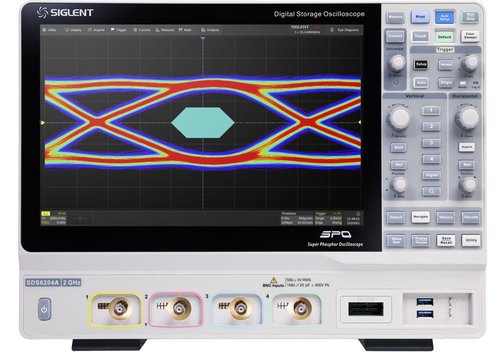

- Maskentest, optional Augendiagramm, Jitter-Analyse.
- Bode-Plot/Frequenzgang mit optionalem Signalgenerator.
- Serielles Bus-Decoding (2 Busse gleichzeitig) I2C, SPI, UART, CAN, LIN, optional CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester.
- Eingebautes DVM und 7-stelliger Zähler und Totalisator.
- HDMI-Ausgang.
- Serienmäßig USB Host & Decive (2.0 und 3.0), LAN/Ethernet Web-Fernsteuerung und Micro-SD-Karten-Slot.
Modell-Übersicht
| Modell | SDS6054A | SDS6104A | SDS6204A |
| Kanäle | 4 (BNC) EXT Trigger (BNC); 16 zusätzliche Digital-/Logikkanäle mit MSO-Option (als Quelle für seriellen Trigger, serielle Dekodierung, mathematische und Messfunktionen) | ||
| Bandbreite | 500 MHz | 1 GHz | 2 GHz |
| Abtastrate | 5 GS/s pro Kanal (10 GS/s mit ESR/Enhanced-Sample-Rate) | ||
| Speichertiefe | 500 Mpts/Kan. (ein Kanal), 250 Mpts/Kan. (zwei Kanäle), 125 Mpts/Kan. (3 oder 4 Kanäle); segmentierter Speicher; Totzeit nur 1,3 µs | ||
| Waveform Capture Rate | 170.000 Wfm/s (Normal-Betrieb), 750.000 Wfm/s (Sequenz-Betrieb) | ||
| Vertikale Auflösung | 8 bit | ||
| Analog-Eingänge | Kanal-zu-Kanal-Isolierung 70 dB bis 200 MHz, 60 dB bis 500 MHz, 50 dB bis 1 GHz, 40 dB bis 2 GHz; DC-Verstärkungsgenauigkeit ±1,5%; SFDR (Spurious Free Dynamic Range) ≥45 dBc | ||
| Weitere Funktionen | 4 Mathematik-Traces; Formel-Editor; bis 12 Parameter Statistiken; Histogram, Trend und Track; 8 Mpts hardwarebeschleunigte FFT; automatische Spitzenwert-Erkennung; Trigger: Flanke, Ansteig/Slope, Pulsbreite, Fenster, Runt, Intervall, Dropout, Muster, Video, Qualified, n-teFlanke, Setup/Hold, Delay, Seriell; Triggerzonen; Trigger-basierte Suchbedingungen; Ein-Tasten-Navigation; Historienfunktion, die immer im Hintergrund läuft (Aufzeichnung und Wiedergabe von bis zu 80.000 Signalform-Frames); Maskentest mit eingebautem Maskeneditor (bis zu 18.000 Gut/Schlecht-Entscheidungen pro Sekunde); Bode-Plot/Frequenzgang mit optionalem Signalgenerator (verwenden Sie einen zusätzlichen Signal-Generator (empfohlen), wie z. B. Siglent ▸SDG2000X, oder die Software + Hardware Option SDS6000Pro-FG und SAG1021I); Dekodierung serieller Busse (2 Busse können gleichzeitig dekodiert werden): Standard I2C, SPI, UART, CAN, LIN, optional CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester; optional Leistungsanalyse SDS6000A-PA; eingebautes DVM (DC Mittelwert und RMS, AC RMS, Spitze-Spitze, Amplitude; Balken, Histogramm, Trenddarstellung) und eingebauter 7-stelliger Zähler und Totalisator | Option: Augendiagramm, Jitter-Analyse-Option | |
| MSO-Funktion | (Software-Option) max. Sample-Rate bis 1 GS/s; Record-Länge bis 50 Mpts; Logik-Tastköpfe erhältlich als optionales Zubehör | ||
| Anzeige | 12,1"/30,74 cm kapazitiver Touchscreen mit Multi-Gesture-Steuerung (1280x800), Hintergrundbeleuchtung einstellbar; einstellbare Farben der Kanal-Traces; HDMI-Ausgang | ||

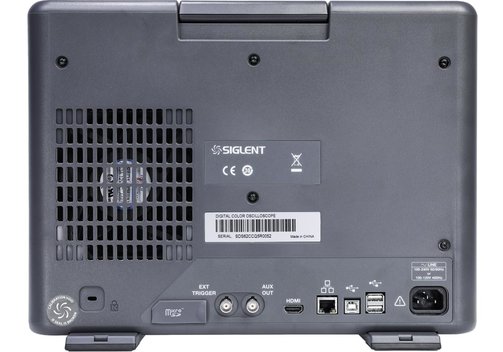

| Schnittstellen | USB Host & Decive: 2x USB 3.0 Host, 2x USB 2.0 Host, USB 2.0 Device; LAN/Ethernet Web-Fernsteuerung; Micro-SD-Karte | ||

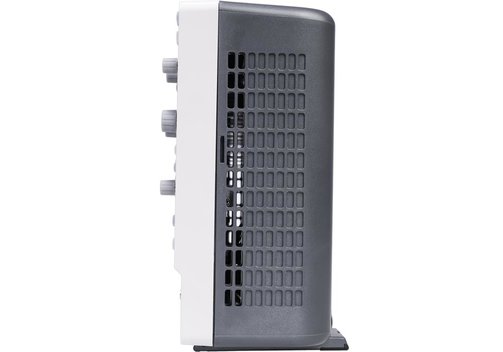

| Abmessungen (mm) | 379 x 288 x 159; ca. 5,5 bis 7,1 kg | ||
Lieferumfang: Siglent SDS 6054A, 6104A oder 6204A, Netzkabel, USB-Kabel, 1x passiver Tastkopf (SP3050A), Schnellstart-Anleitung, Kalibrier-Zertifikat, drahtlose Maus.
Siglent SDS6000A Optionen und Zubehör
| Modell | Beschreibung | Options-Typ |
| SDS6000Pro-FG | 25-MHz-USB-Funktions-Generator/Arbiträr-Signal-Generator-Software, z. B. für Bode-Plot/Frequenzgang (nur erforderlich, wenn SAG1021I verwendet wird; wenn ein zusätzlicher Benchtop-Signal-Generator wie der Siglent ▸SDG2000X verwendet wird, ist diese Software-Option nicht erforderlich | Software/Lizenz |
| SAG1021I | 25 MHz isoliertes USB Funktion-Generator-/Arbiträr-Signal-Generator-Modul, 125 MS/s, 16 kpts Arb.-Signallänge, isolierte Spannung, ±42 VSpitze | Hardware |
| SDS6000Pro-16LA | MSO-Funktions-Software, 16-Kanal, 500 MS/s, 14 Mpts, Logiktastköpfe nicht enthalte | Software/Lizenz |
| SPL2016 | Logik-Tastköpfe/Probes für 16 Kanäle | Hardware |
| SDS6000Pro-PA | Leistungsanalyse: Leistungsqualität, Stromoberschwingungen, Einschaltstrom, Schaltverluste, Anstiegsgeschwindigkeit, Modulation, Ausgangswelligkeit, Ein- und Ausschalten, Einschwingverhalten, PSRR, Wirkungsgrad | Software/Lizenz |
| DF2001A | Deskew-Vorrichtung für Spannungs- und Strom-Tastköpfe | Hardware |
| SDS6000Pro-EJ | Augendiagramm/Jitter-Analyse (nur für SDS6204A) | Software/Lizenz |
| SDS6000Pro-I2S | I2S-Trigger und -Dekodierung | Software/Lizenz |
| SDS6000Pro-1553B | MIL-STD-1553B-Trigger und -Dekodierung | Software/Lizenz |
| SDS6000Pro-FlexRay | FlexRay-Trigger und -Dekodierung | Software/Lizenz |
| SDS6000Pro-CANFD | CAN FD-Trigger und -Dekodierung | Software/Lizenz |
| SDS6000Pro-SENT | SENT-Trigger und -Dekodierung | Software/Lizenz |
| SDS6000Pro-Manch | Manchester-Trigger und -Dekodierung | Software/Lizenz |
| SDS6000-4BW10 | Bandbreiten-Upgrade 500 MHz auf 1 GHz | Software/Lizenz |
| SDS6000-4BW20 | Bandbreiten-Upgrade 1 GHz auf 2 GHz | Software/Lizenz |
| SAP1000 | Aktiver Tastkopf, >1 GHz; 1,2 pF/1 MΩ Tastkopfdämpfungsfaktor 1/10 | Hardware |
| SAP2500 | Aktiver Tastkopf, >2,5 GHz; 1,1 pF/1 MΩ Tastkopfdämpfungsfaktor 1/10 | Hardware |
| SAP2500D | Aktiver differenzieller Tastkopf, >2,5 GHz; 1,0 pF/200 kΩ (differenziell)/100 kΩ (single-ended)/50 kΩ (Gleichtakt/Common Mode); Tastkopfdämpfungsfaktor 1/10 | Hardware |
| HPB4010 | Hochspannungs-Tastkopf | Hardware |
| DPB1300 DPB5150 DPB5150A DPB5700 DPB5700A | Differenzielle Hochspannungs-Tastköpfe | Hardware |
| CPL5100 CP4020 CP4050 CP4070 CP4070A CP5030 CP5030A CP5150 CP5500 | Strom-Tastköpfe | Hardware |
| STB3 | Quelle für Demo-Signale | Hardware |
| SDS6000-RMK | Rack-einbausatz für Siglent Serie SDS6000A Oszilloskope | Hardware |
| BAG-S2 | Tasche für Siglent Serie SDS6000A Oszilloskope | Hardware |
Häufig gestellte Fragen:
Frage: Warum benötige ich für die Bode-Plot-Funktion einen zusätzlichen Signal-Generator und welchen?
Antwort: "Bode-Plot" ist die englische Bezeichnung für "Bode-Diagramm". Das Bode-Diagramm ist eine grafische Darstellung des Übertragungsverhaltens eines Systems bzw. dessen Frequenzantwort oder Frequenzgangs (benannt nach Hendrik Wade Bode). Um den Frequenzgang eines Prüflings aufnehmen zu können, sind zwei Geräte erforderlich: Eine Signalquelle (hier: Signal-Generator) und ein geeignetes Messgerät (hier: Oszilloskop SDS6000A). Der Signal-Generator beaufschlagt den Prüfling mit einem Testsignal, das den interessierenden Frequenzbereich durchfährt. Das Oszilloskop misst das Testsignal am Eingang des Prüflings und das Ausgangssignal des Prüflings, ermittelt daraus den Frequenzgang und stellt ihn grafisch dar. Das Siglent SDS6000A ist ein Highend-Oszilloskop, das die Anzeige von Bode-Diagrammen unterstützt. Das erforderliche Test-Signal kann mit einem zusätzlichen Benchtop-Signal-Generator erzeugt werden (zum Beispiel Siglent ▸SDG2000X). Dies ist die empfohlene Vorgehensweise. Alternativ ist es möglich, das isolierte Signal-Generator-Modul SAG1021I einzusetzen. Es wird per USB an das Oszilloskop angeschlossen. Um das Modul vom Oszilloskop aus zu steuern ist zusätzlich die Option SDS6000Pro-FG für das Oszilloskop SDS6000A erforderlich.
Frage: Zum Teil ähnliche technische Daten - wann nehme ich das Siglent SDS6000A und wann das ▸SDS5000X?
Antwort: Das Siglent SDS6000A gehört zur Premium-Serie von Siglent ("A"). Es ist daher das für den Highend-Profi-Sektor ausgerlegte Gerät mit modernster Technologie. Am deutlichsten wird dies bei einer direkten Gegenüberstellung:
| Serie | SDS5000X | SDS6000A |
| Anzeige | 10,1"/25,65 cm Touchscreen, 1024x600 | 12,1"/30,74 cm Touchscreen, 1280x800 |
| Bandbreite | Bis 1 GHz | Bis 2 GHz |
| Sample-Rate | 5 GS/s (2 Kanäle aktiv) 2,5 GS/s (>3 Kanäle aktiv) | 5 GS/s je Kanal (immer) |
| Speichertiefe | 250 Mpts (2 Kanäle aktiv) 125 Mpts (>3 Kanäle aktiv) | 500 Mpts (1 Kanal) 250 Mpts (2 Kanäle> 125 Mpts (3 oder 4 Kanäle) |
| Signalerfassungsrate | 110.000 Wfm/s (Normal-Betrieb) 480.000 Wfm/s (Sequenz-Betrieb) | 170.000 Wfm/s (Normal-Betrieb) 750.000 Wfm/s (Sequenz-Betrieb) |
| DC Verstärkungsgenauigkeit | ≤3,0% | ±1,5% |
| SFDR (Spurious Free Dynamic Range) | ≥32 dBc | ≥45 dBc |
| Kanal-zu-Kanal-Isolation (bei 50 Ω) | DC...100 MHz >40 dB 100 MHz...Bandbreite ≥34 dB | 70 dB bis 200 MHz 60 dB bis 500 MHz 50 dB bis 1 GHz 40 dB bis 2 GHz |
| Mathematik-Funktionen | 2 Traces | 4 Traces |
| FFT | 2 Mpts | 8 Mpts |
| Augendiagramm | - | ✓ unterstützt (SDS6204A) |
| Jitter-Analyse | - | ✓ unterstützt (SDS6204A) |
| Video-Ausgang | VGA | HDMI |
