Siglent SDS3000X HD Serie 12bit Oszilloskope bis 1GHz

Vorteile der SDS3000X HD Serie 4-Kanal 4 GS/s DSOs und MSOs

• Hohe 12-bit-Auflösung, hohe Genauigkeit und niedriges Grundrauschen 125 µV_eff.
• 4 analoge Kanäle, 16 digitale Kanäle mit MSO-Option, ARB-Signalgenerator als Option.
• Touch-Display, USB- und LAN/Ethernet-Schnittstellen.

Siglent SDS3000X HD Serie 12 bit Oszilloskope bis 1 GHz

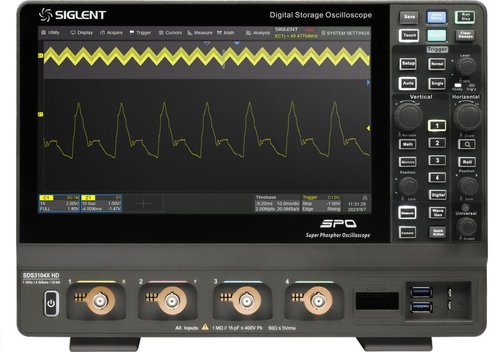

Siglent SDS3034X HD, SDS3054X HD, SDS3104X HD hochauflösende Oszilloskope

Die Siglent SDS3000X HD-Serie sind hochauflösende digitale 12 bit-Oszilloskope mit ausgezeichnetem Hintergrundrauschen und hoher vertikaler Messgenauigkeit. Die maximale Bandbreite beträgt 350 MHz, 500 MHz oder 1 GHz, die Abtastrate bis 4 GS/s. Die Oszilloskope der Serie SDS3000X HD haben 4 analoge Kanäle und 16 digitale/logische Kanäle (MSO-Option - Softwarelizenz und zusätzliche Logiktastköpfe erforderlich). Die Speichertiefe beträgt bis 400 pts/Kanal, die Signalerfassungsrate bis 890.000 Bilder/Sekunde (Sequenzmodus). Außerdem verfügen die Geräte über ein großes und übersichtliches 10,1"/25,7 cm kapazitives Touch-Display.

• 4 analoge Kanäle, 16 zusätzliche digitale/logische Kanäle mit MSO-Option (Softwarelizenz und Logiktastköpfe erforderlich).
• Analogkanal-Bandbreite bis 350, 500 MHz oder 1 GHz; Echtzeit-Abtastrate bis 4 GS/s.
• Vertikale Auflösung 12 bit.
• Niedriges Grundrauschen, nur 125 µV_eff bei voller Bandbreite.
• Hohe DC-Verstärkungsgenauigkeit ±0,5%.
• SPO-Technologie:
  • Signalerfassungsrate bis 890.000 Wfm/s (Sequenzmodus), 200.000 Wfm/s (Normalmodus).
  • Unterstützt 256 Helligkeits- und Farbtemperaturstufen der Signalanzeige.
  • Speichertiefe bis 400 Mpts.
• Digitaler Trigger mit hoher Empfindlichkeit und geringem Trigger-Jitter.
• Serieller Bus-Trigger und Dekodierung, unterstützte Protokolle: Standard I2C, SPI, UART, CAN, LIN und optional CAN-FD, I2S, FlexRay, MIL-STD-1553B, SENT, Manchester, ARINC429.
• Segmentierter Erfassungsmodus (Sequenz): Die maximale Speichertiefe kann in 80.000 gleiche Segmente unterteilt werden, je nach den vom Benutzer festgelegten Triggerbedingungen; sehr geringe Totzeit.
• Im History-Modus können bis 80.000 Signal-Frames aufgezeichnet werden.
• Automatische und erweiterte Messfunktionen: Messstatistiken, Gating-Messung, mathematische Messung, Verlaufsmessung, Ref.-Messung, Histogramm, Trajektoriengraphen und Trenddiagramm-Statistiken, 4 unabhängige Signal-Operationen, 4M-Punkt-FFT, mehr als 20 Arten von häufig verwendeten Zeitbereichsoperationen.

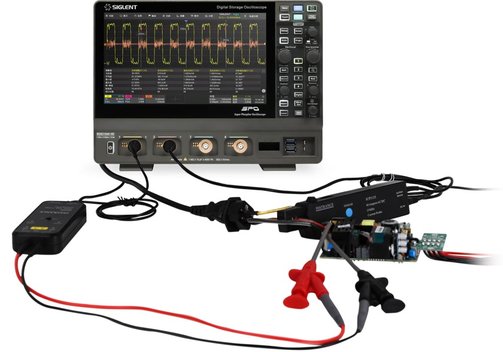

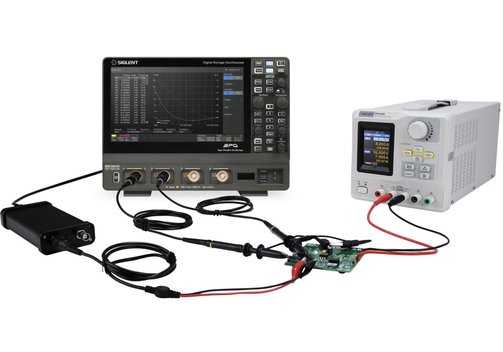

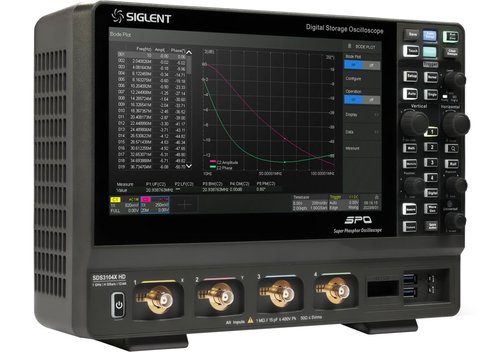

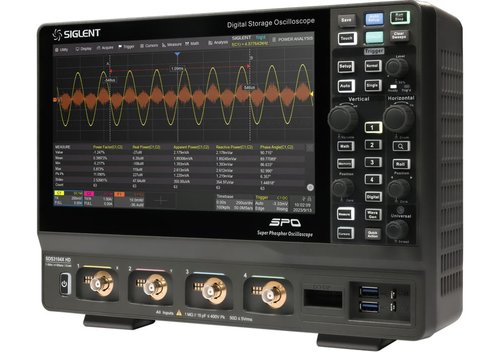

• Mehrere erweiterte Datenanalyse- und Verarbeitungsfunktionen: Suche und Navigation, Hochgeschwindigkeits-Maskentest, Bode-Plot, Leistungsanalyse (Option), Zähler usw.
• Optionaler 50 MHz Arbiträ-Signalgenerator.
• Kapazitives 10,1"/25,7  cm Touch-Display.

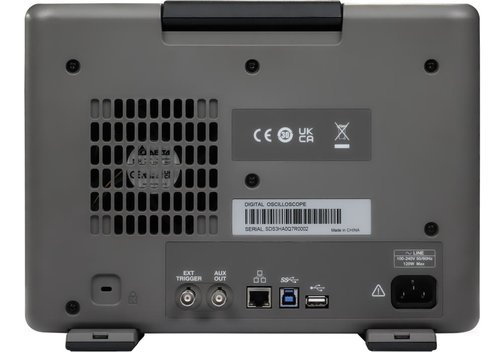

• USB 2.0 und 3.0 Host und 3.0 Gerät, LAN/Ethernet.
• Unterstützt externe Maus- und Tastaturbedienung; integrierte WebServer-Unterstützung, Steuerung des Geräts über eine Webseite; unterstützt NTP (Network Time Protocol). Unterstützt umfangreiche SCPI-Fernsteuerbefehle.

Modell-Übersicht

Verfügbare Optionen und Zubehör

Modell-Übersicht - Siglent 12-bit-Oszilloskope

Lange Zeit waren 8-bit-A/D-Wandler in handelsüblichen Oszilloskopen der Standard. Doch inzwischen geht der Trend eindeutig zu einer höheren Auflösung von 12 bit.
Mit der HD-Serie folgt Siglent diesem Trend nach der Highend-/A-Serie SDS7000A nun auch mit der Performance-/X-Serie: Fortschrittliche 12-bit-Technik zum attraktiven Preis.
