Siglent SDS1000X HD Serie 12bit Oszilloskope bis 200MHz
ab €
1.141,21
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Vorteile der SDS1000X HD Serie 2/4-Kanal 2 GS/s DSOs und MSOs
- Hohe 12-bit-Auflösung, hohe Genauigkeit und niedriges Grundrauschen von 70 µVeff.
- 2 oder 4 analoge Kanäle, 16 digitale Kanäle (MSO), ARB-Generatorausgang-Option.
- 10,1"/25,7 cm Touch Display, USB und LAN/Ethernet Schnittstellen.

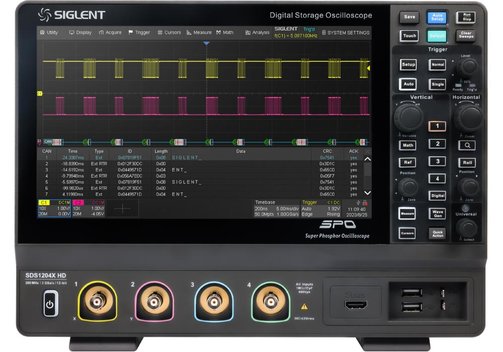

Siglent SDS1000X HD Serie 12 bit Oszilloskope bis 200 MHz

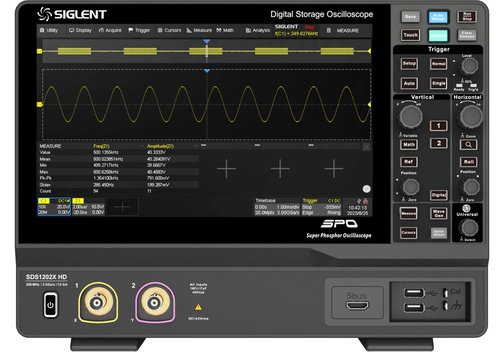

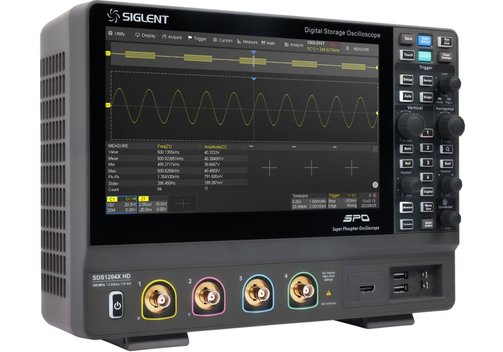

Siglent SDS1102X HD, SDS1104X HD, SDS1202X HD, SDS1204X HD hochauflösende Oszilloskope
Die Siglent SDS1000X HD-Serie sind hochauflösende 12-bit-Digitaloszilloskope. Im Vergleich zur SDS800X HD-Serie bieten sie ein 10,1"/25,7 cm statt einem 7"/17,8 cm kapazitiven Touch-Display und einen etwas erweiterten Funktionsumfang. Die Oszilloskope der SDS1000X HD-Serie verfügen über 2 oder 4 analoge Kanäle und 16 digitale Kanäle (MSO-Option: Softwarelizenz inklusive, zusätzliche Logiktastköpfe erforderlich).

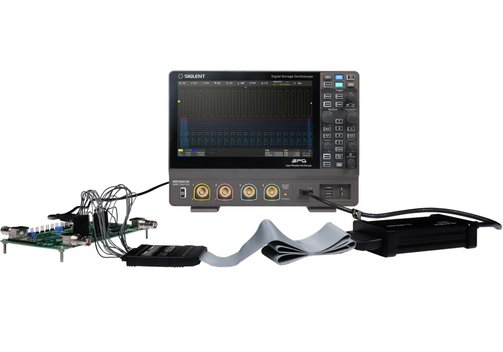

- 2 oder 4 analoge Kanäle, 16 zusätzliche digitale/logische Kanäle (MSO: Softwarelizenz inklusive, Logiktastköpfe zusätzlich erforderlich).
- Analogkanal-Bandbreite bis 100 oder 200 MHz; Echtzeit-Abtastrate bis 2 GS/s.
- Vertikale Auflösung 12 bit.
- Geringes Grundrauschen 70 µVeff bei voller 200-MHz-Bandbreite.
- SPO-Technologie:
- Signalerfassungsrate bis 500.000 Wfm/s (Sequenzmodus), 120.000 Wfm/s (Normalmodus).
- Unterstützt 256 Helligkeits- und Farbtemperaturstufen der Signalanzeige.
- Speichertiefe bis 100 Mpts.
- Digitaler Trigger mit hoher Empfindlichkeit und geringem Trigger-Jitter.
- Serieller Bus-Trigger und Dekodierung, unterstützte Protokolle: Standard I2C, SPI, UART, CAN, LIN, CAN-FD (nur Dekodierung), FlexRay (nur Dekodierung).
- Segmentierter Erfassungsmodus (Sequenz: Die maximale Speichertiefe kann in 80.000 gleiche Segmente unterteilt werden, je nach den vom Benutzer festgelegten Triggerbedingungen; sehr geringe Totzeit.
- Im History-Modus können bis 80.000 Signal-Frames aufgezeichnet werden.

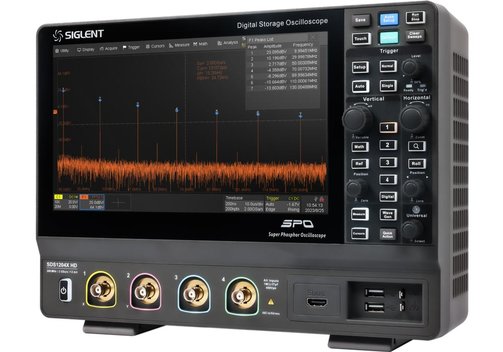

- Automatische und erweiterte Messfunktionen: Messstatistiken, Gating-Messung, mathematische Messung, Verlaufsmessung, Ref.-Messung, Histogramm- und Trenddiagramm-Statistiken, 4 unabhängige Signal-Operationen, 2M-Punkt-FFT, mehr als 20 Arten von häufig verwendeten Zeitbereichs-Operationen.

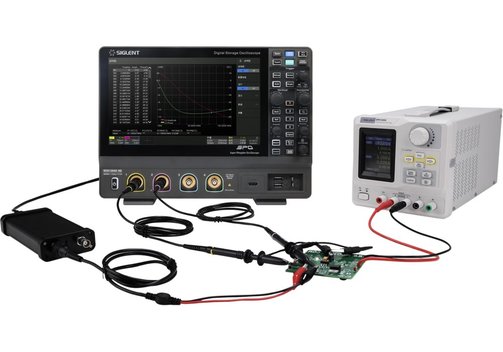

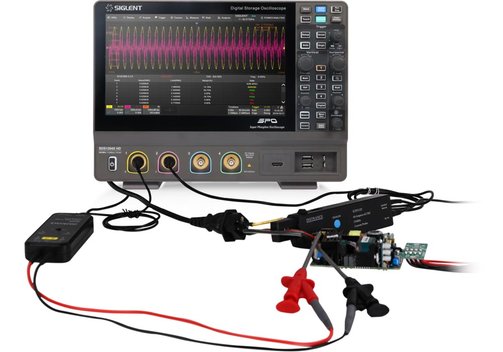

- Mehrere erweiterte Datenanalyse- und -verarbeitungsfunktionen: Suche und Navigation, Hochgeschwindigkeits-Maskentest, Bode-Plot, Leistungsanalyse (Option), Zähler usw.
- Optionaler 25 MHz Arbiträr-Signalgenerator.
- Kapazitives 10,1"/25,7 cm Touch-Display.
- USB 2.0 Host und Device, LAN/Ethernet.
- Unterstützt externe Maus- und Tastaturbedienung; integrierte WebServer-Unterstützung, Steuerung des Geräts über eine Webseite; unterstützt NTP (Network Time Protocol). Unterstützt umfangreiche SCPI-Fernsteuerbefehle.
Modell-Ünersicht
| Modell | SDS1102X HD | SDS1104X HD | SDS1202X HD | SDS1204X HD |
| Analog-Kanäle | 2 + EXT | 4 + EXT | 2 + EXT | 4 + EXT |
| Bandbreite | 100 MHz | 200 MHz | ||
| Auflösung | 12 bit | 12 bit | ||
| Sample-Rate | 2 GS/s | 2 GS/s | ||
| Speichertiefe | 100 Mpts/ch | 100 Mpts/ch | ||
| Signalerfassungsrate | 120.000 Wfm/s (Normalbetrieb), 500.000 Wfm/s (Sequenzbetrieb) | |||
| Grundrauschen | Flanke, Flankensteilheit, Impulsbreite, Fenster, Runt, Interval, Timeout, Dropout, Muster, Video, qualifiziert, n-te Flanke, Verzögerung, Setup/Haltezeit, seriell; serielle Trigger und Decode, standard: I2C, SPI, UART, CAN, LIN, CAN FD (nur Decoding), FlexRay (nur Decoding) | |||
| Digital-Kanäle (MSO) | 16; max. 1 GS/s Sample-Rate, 10 Mpts/Kanal Speichertiefe; MSO-Software-Lizenz inlusive; um die MSO-Kanäle zu nutzen sind zusätzliche Logik-Tastköpfe als Zubehör erforderlich | |||
| Zusätzliche Funktionen | Bode-Plot/Frequenzgang; Hardware-beschleunigte FFT bis 2 Mpts, 7-Digit Zähler | |||
| Arbiträr-Signalgenerator | Option; USB; ein Kanal, max. Ausgangsfrequenz 25 MHz, Sample-Rate 125 MS/s, 14 bit, Signallänge 16 kpts, isolierter Ausgang | |||
| Anzeige | 10,1"/25,7 cm kapazitives Touch-Display, Auflösung 1024*600 | |||
| Schnittstellen | USB 2.0 Host und Device, 10M/100M LAN/Ethernet | |||

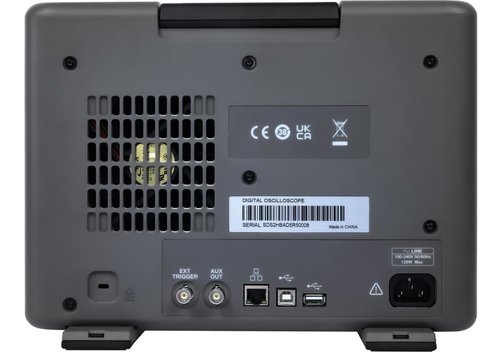

| Zusätzliche Anschlüsse | SBUS (Siglent Logic Analyzer Interface), zusätzliche Ausgänge: TRIG OUT, PASS/FAIL | |||
Lieferumfang: Oszilloskop Siglent SDS 1102X HD, 1104X HD, 1202X HD oder 1204X HD, Netzkabel, passive Tastköpfe (1 pro Kanal), USB-Kabel, Quick-Guide, Kalibrier-Zertifikat.
Verfügbare Optionen und Zubehör
| Modell | Beschreibung |
| SAG1021I | USB Arbiträr-Signalgenerator-Hardware, isoliert |
| SLA1016 | 16-Kanal Logik-Analysator-Hardware (Adapter, Logik-Probes) |
| SDS1000XHD-PA | Option Leistungsanalyse (Software) |
| DF2001A | Phasen-Kalibrier-Karte (Hardware) |
Modell-Übersicht - Siglent 12-bit-Oszilloskope
Lange Zeit waren 8-bit-A/D-Wandler in handelsüblichen Oszilloskopen der Standard. Doch inzwischen geht der Trend eindeutig zu einer höheren Auflösung von 12 bit.
Mit der HD-Serie folgt Siglent diesem Trend nach der Highend-/A-Serie SDS7000A nun auch mit der Performance-/X-Serie: Fortschrittliche 12-bit-Technik zum attraktiven Preis.
| Modell | ▸SDS800X HD | ▸SDS1000X HD | ▸SDS2000X HD | ▸SDS3000X HD |
| Analog-Kanäle | 2, 4 | 2, 4 | 4 | 4 |
| Bandbreite | 70, 100, 200 MHz | 100, 200 MHz | 100, 200, 350 MHz | 350, 500 MHz, 1 GHz |
| Auflösung | 12 bit | 12 bit | 12 bit | 12 bit |
| Max. Sample-Rate der Serie | 2 GS/s | 2 GS/s | 2 GS/s | 4 GS/s |
| Max. Speichertiefe der Serie | 100 Mpts | 100 Mpts | 200 Mpts | 400 Mpts |
| Max. Signalerfassungsrate der Serie, Normal-Betrieb | 80.000 Wfm/s | 120.000 Wfm/s | 100.000 Wfm/s | 200.000 Wfm/s |
| Grundrauschen (bei voller Bandbreite) | 70 µVeff | 70 µVeff | 70 µVeff | 125 µVeff |
| Seriell Trigger und Dekodierung | Standard: I2C, SPI, UART, CAN, LIN | Standard: I2C, SPI, UART, CAN, LIN, CAN FD (nur Dekodierung), FlexRay (nur Dekodierung) | Standard: I2C, SPI, UART, CAN, LIN; optional: CAN FD, FleyRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Dekodierung) | Standard: I2C, SPI, UART, CAN, LIN, optional: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (nur Dekodierung), ARINC429 |
| Digital-Kanäle (MSO-Option) | 16; max. 500 MS/s Sample-Rate, 10 Mpts/Kanal Speichertiefe | 16; max. 1 GS/s Sample-Rate, 10 Mpts/Kanal Speichertiefe | 16; max. 500 MS/s Sample-Rate, 50 Mpts/Kanal Speichertiefe | 16; max. 1 GS/s Sample-Rate, 100 Mpts/Kanal Speichertiefe |
| Zusatzfunktionen | Bode-Plot/Frequenzgang; Hardware-beschleunigte FFT, 7-Digit Zähler | |||
| Arbiträr-Signalgenerator | Option; USB; ein Kanal, max. Ausgangsfrequenz 25 MHz, Sample-Rate 125 MS/s, 14 bit, Signallänge 16 kpts | Option; USB; ein Kanal, max. Ausgangsfrequenz 25 MHz, Sample-Rate 125 MS/s, 14 bit, Signallänge 16 kpts | Software-Option: Eingebaut, max. Ausgangsfrequenz 25 MHz, Sample-Rate 125 MS/s, 14 bit, Signallänge 16 kpts | Option; USB, ein Kanal, max. Ausgangsfrequenz 50 MHz, Sample-Rate 125 MS/s, 14 bit, Signallänge 16 kpts |
| Anzeige | 7"/17,8 cm kapazitives Touch-Display | 10,1"/25,7 cm kapazitives Touch-Display | 10,1"/25,7 cm kapazitives Touch-Display | 10,1"/25,7 cm kapazitives Touch-Display |
| Schnittstellen | USB 2.0 Host und Device, LAN/Ethernet | USB 2.0 Host und Device, LAN/Ethernet | USB 2.0 Host und Device, LAN/Ethernet | USB 3.0 Host und Device, USB 2.0 Host, LAN/Ethernet |
Angaben zur Produktsicherheit:
Hersteller:
SIGLENT Technologies CO., LTD., Blog No.4 & No.5, Antongda Industrial Zone, 3rd Liuxian Road, Bao’an District, Shenzhen, 518101/CHN
www.siglent.com
(EU-Niederlassung Deutschland)
