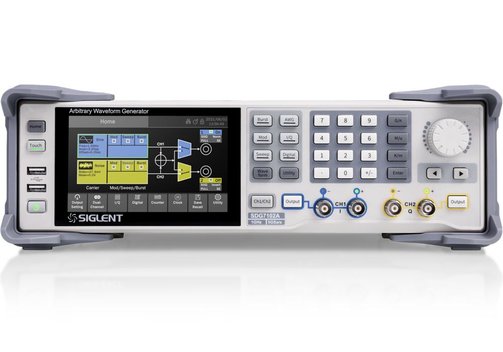

Siglent SDG7000A Serie Arbiträr-Signalgeneratoren bis 1GHz
Vorteile der multifunktionalen Arbiträrsignalgeneratoren SDG7032A, SDG7052A, SDG7102A
- Arbiträrsignalgenerator bis 1 GHz mit 2 differentiellen Kanälen.
- Erzeugt Sinus, Puls, Rauschen, arb, PRBS, Option I/Q.
- Arbeitet mit DDS und TrueARB-Technologie. Wellenform-Sequenzierungsfunktion.

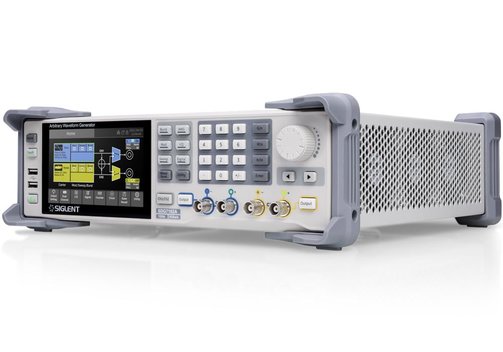

Siglent SDG7000A Serie Arbiträr-Signalgeneratoren bis 1 GHz
Die SDG7000A Serie sind zweikanalige multifunktionale Arbiträr-Signal-Generatoren mit einer Bandbreite bis 350 MHz, 500 MHz oder 1 GHz (Upgrades möglich). Sie bieten eine maximale Abtastrate von 5 GS/s und 14 bit vertikale Auflösung. Die Geräte der SDG7000A-Serie arbeiten mit Standard-DDS-Technologie, während Arbiträrsignale mit der TrueARB-Technologie von Siglent für jitterarme Punkt-für-Punkt-Signale mit einer maximalen Abtastrate von 2,5 GS/s erzeugt werden. Mit einem optionalen Software-Upgrade können auch Vektorsignale mit maximal 500 MS/s erzeugt werden. Die Geräte sind außerdem in der Lage, eine Vielzahl von Signalen zu erzeugen, z. B. kontinuierliche Signale, Pulse, Rauschen, PRBS-Muster und einen 16-bit-Digitalbus. Sie unterstützen die Erzeugung komplexer Signale wie Modulation, Wobbeln, Bursting und zweikanaliges Kopieren/Koppeln/Verfolgen und Überlagerung. Die Ausgänge sind differenziell/single-ended und unterstützen einen maximalen Ausgangsbereich von ±24 V, wodurch eine große Amplitude bei hohen Frequenzen gewährleistet wird, was in einigen Anwendungen einen externen Leistungsverstärker überflüssig macht und ein breiteres Spektrum an Anforderungen abdeckt.
- Signalgenerator mit zwei differenziellen oder single-ended Ausgangskanälen.
- 16 bit LVDS/LVTTL-Digitalbus-Ausgang.
- Leistungsstarkes Sampling-System mit 5 GS/s Abtastrate und 14 bit vertikaler Auflösung.
- 350 MHz, 500 MHz oder 1 GHz maximale Bandbreite.
- Erzeugt arbiträre Wellenformen mit Abtastraten von 0,01 S/s...2,5 GS/s.
- Maximale Speichertiefe 512 Mpts. Funktionen zur Segmentbearbeitung und -wiedergabe.
- Option: Erzeugt Vektorsignale mit einer Symbolrate von bis zu 500 MS/s.
- Erzeugt Low-Jitter-Impulse mit 1 ns Mindestimpulsbreite und 500 ps Mindestflanke.
- Weißes Gauß-Rauschen mit einer Bandbreite von bis zu 1 GHz; die Bandbreite ist einstellbar.
- PRBS bis zu 312,5 Mbps.
- Digitaler Bus kann digitale Signale bis zu 1 Gbps ausgeben. Optionale DIG-LVDS- und DIG-LVTTL-Module/Bausätze.
- Unterstützt analoge/digitale Modulation, Wobbeln und Bursting.
- Verbesserte Funktionen für den Zweikanalbetrieb: Interkanal-Tracking, Kopplung und Kopieren; Zweikanal-Überlagerungsfunktion; unterstützt gegenseitige Modulation zwischen Kanälen.
- 24 Vpp Analogausgang wird mit ±12 VDC Offset überlagert, um einen maximalen Ausgangsbereich von ±24 V (48 V) zu erreichen.
- Hochpräziser Frequenzzähler.
- 5"/12,7 cm kapazitiver Touchscreen mit einer Auflösung von 800x480.
- Unterstützt externe Maus- und Tastaturbedienung.
- Zusätzliche E/A: 10 MHz In, 10 MHz Out, Trigger In/Out, Marker etc.
- Schnittstellen: USB-Host und -Gerät, Ethernet/LAN; unterstützt SCPI-Befehle zur einfachen Integration in Testsysteme. Eingebauter Webserver zur Fernsteuerung der Geräte.
Modell-Übersicht

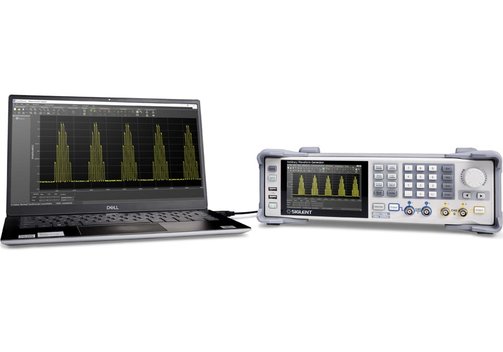

| Modell | SDG7032A | SDG7052A | SDG7102A |
| Max. Bandbreite | 350 MHz | 500 MHz | 1 GHz |
| Bandbreiten-Upgrades verfügbar | |||
| Kanäle | 2 differentielle/single-ended Ausgangskanäle | ||
| Generator-Technologie | AFG-Modus: DDS, AWG-Modus: TrueARB-Technologie mit Punkt-für-Punkt-Ausgabe, 0,01 S/s...2,5 GS/s einstellbare Abtastrate, Jitter kleiner als 20 ps | ||
| Signaltypen | Arbiträr-Signal-Generator, Sinus-/kontinuierlicher Wellenformgenerator, Impulsgenerator, Rauschgenerator, PRBS-Mustergenerator, I/Q-Vektorsignalgenerator | ||
| Max. Abtastrate und Auflösung | 5 GS/s, 14 bit vertikale Auflösung | ||
| Arbiträre Wellenform | 0,01 S/s...2,5 GS/s Abtastrate; 24 pts...512 Mpts/Kanal Speichertiefe, mit Segmentbearbeitung und -wiedergabe | ||

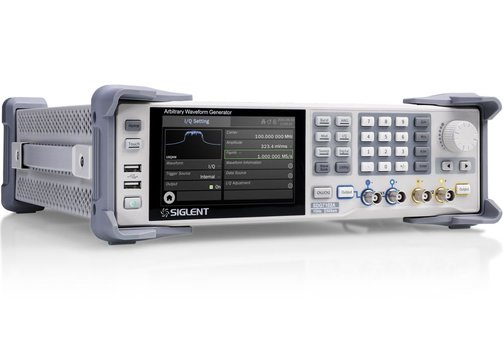

| Vektorsignale (Option) | 500 MS/s max. Symbolrate; Träger DC...1 GHz einstellbar. Enthält Modulationsarten wie ASK, PSK, FSK und QAM. Die EasyIQ-Software ermöglicht die Erstellung und Bearbeitung von Vektorsignalen | ||
| Kontinuierliche Wellenform | Bis zu 1 GHz, unterstützt Funktion zur Erzeugung von Oberwellen | ||
| Pulse | Minimale Pulsbreite 1 ns, minimale Flanke 500 ps Puls mit geringem Jitter, die Anstiegs-/Abfallflanke ist unabhängig voneinander fein einstellbar, und die Pulsbreite ist fein einstellbar | ||
| Rauschen | Bandbreite 1 mHz...1 GHz einstellbar | ||
| PRBS | Bitrate 1 µbps...312,5 Mbps, Länge PRBS3...PRBS32 | ||
| Komplexe Signalerzeugung, Modulationen | Unterstützt interne/externe Modulation, AM, FM, PM, PWM, FSK, PSK, ASK, usw.; Burst und Sweep/Wobbeln | ||
| Zweikanalfunktion | Interkanalverfolgung, Kopplung und Kopieren. Zweikanal-Überlagerungsfunktion. Unterstützt gegenseitige Modulation zwischen den Kanälen | ||
| Ausgangsbereich | 24 Vss Analogausgang überlagert ±12 VDC Offset, unterstützt einen maximalen Ausgangsbereich von ±24 V (48 V) | ||

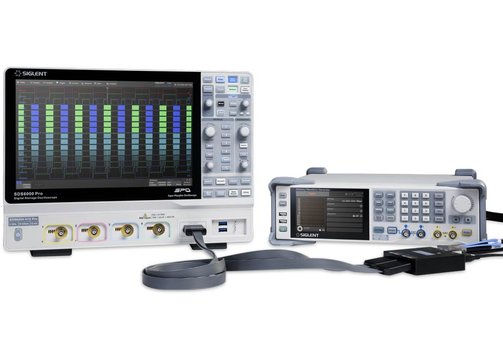

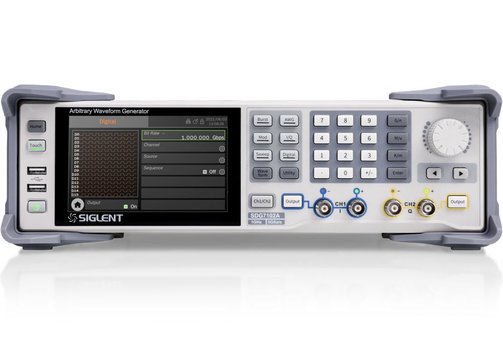

| Digitalbus (Option) | 16 bit, LVTTL- oder LVDS-Ausgang; Bitrate: 1 µbps...1 Gbps | ||

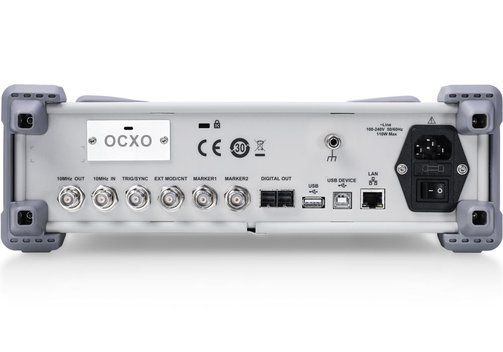

| Schnittstellen und zusätzliche E/A | 3x USB Host, 1x USB 2.0 Device (USBTMC); Ethernet/LAN 10M/100M (VXI-11/Telnet/Socket/WebServer); EXT MOD/CNT, 10 MHz In, 10 MHz Out, 2x Marker, Trigger In/Out | ||
| Display | 5"/12,7 cm kapazitiver Touchscreen mit 800x480 Auflösung | ||
| Interaktion | Unterstützt externe Maus- und Tastaturbedienung, eingebauter Webserver, SCPI-Steuerung | ||
Lieferumfang: Arbiträrsignalgenerator Siglent SDG 7032A, SDG 7052A oder SDG 7102A, USB-Kabel, BNC-Koaxialkabel, Schnellstart, Netzkabel, drahtlose Maus.
Optionen und Upgrades
| Modell | Beschreibung |
| 10M_OXCO_L | Hochgenaue Taktquelle (werkseitig installiert) |
| DIG-LVDS | Digitales Bus-Kit LVDS (ohne HF-Kabel) |
| DIG-LVDS-2 | Digitaler Bus-Kit LVDS (mit 32 HF-Kabeln) |
| DIG-LVTTL | Digitaler Bus-Kit LVTTL |
| SDG-7000A-IQ | IQ-Signalgeneratorfunktion (Software) |
| SDG-7000A-BW05 | Upgrade der Bandbreite von 350 MHz auf 500 MHz (Software) |
| SDG-7000A-BW10 | Upgrade der Bandbreite von 500 MHz auf 1 GHz (Software) |
