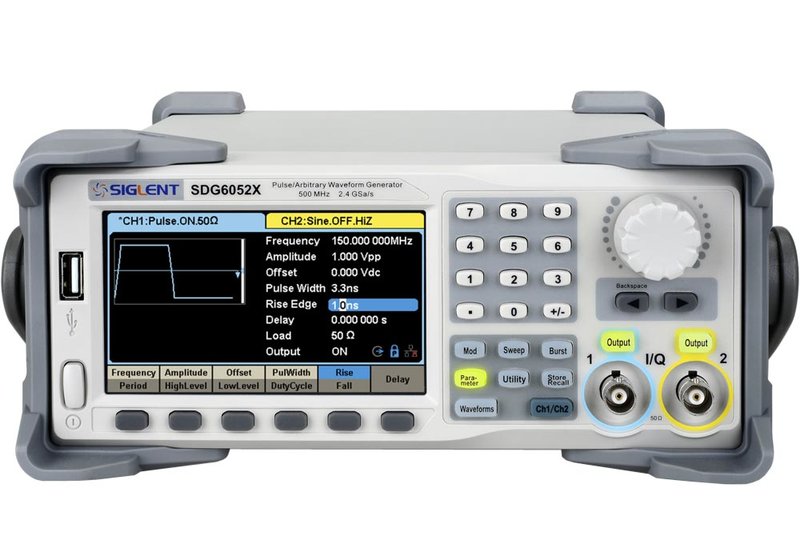

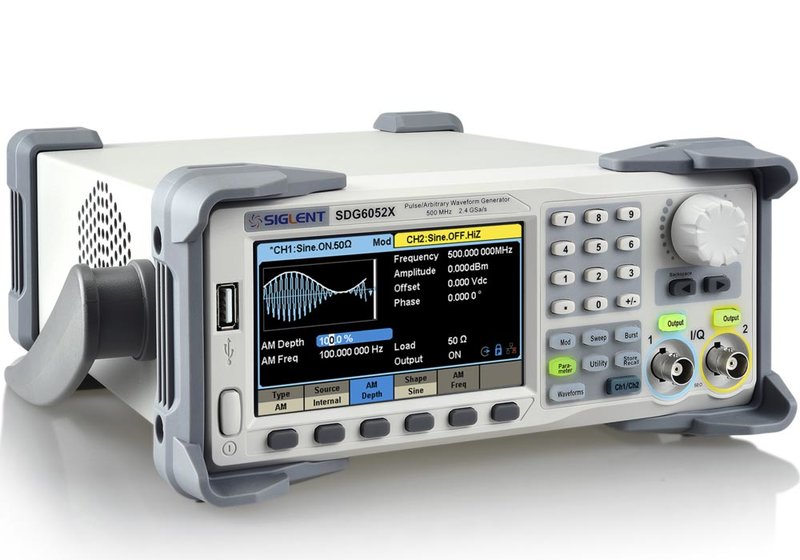

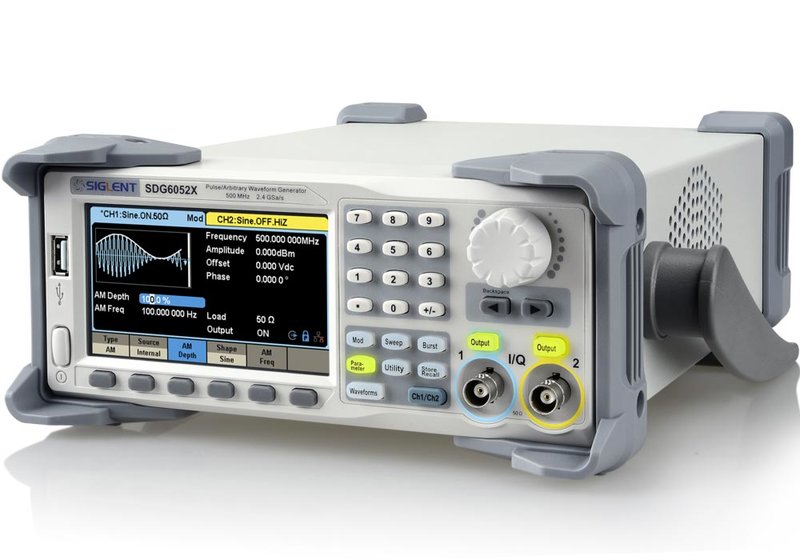

Siglent SDG6000X Serie Puls- und Signal-Generator bis 500MHz
Vorteile der Siglent SDG6022X, SDG6032X, SDG6052X Funktions-, Arbiträr-und Pulsgeneratoren
- Multifunktionaler Generator bis 500 MHz für Standard- und Arbiträr-Signale, Pulse, Rauschen, PRBS.
- Umfangreiche Modulationen, Burst und Sweep.
- Optional IQ-Signal-Generator.
Siglent SDG6000X Serie Puls- und Signal-Generator bis 500 MHz
Die Geräte der Siglent SDG6000X Serie sind 2-Kanal Pulse und Arbiträr-Signal-Generatoren mit einer Bandbreite bis 500 MHz (Sinus), einer maximalen Sample-Rate von 2,4 GS/s und 16 bit vertikaler Auflösung. Dank der proprietären TrueArb- und EasyPulse-Technik übertreffen die Geräte viele Generatoren mit der traditionellen DDS-Technik (Direct Digital Synthesis), wenn es um die Erzeugung von Arbiträr-, Rechteck- und Puls-Signalen geht. Die SDG6000X-Generatoren sind multifunktionale Geräte, die auch Rauschen, IQ-Signale (optional) und PRBS-Muster erzeugen können. Somit liefern sie eine Vielzahl von hoch-genauen Signalen mit geringem Jitter - ideal für die Anforderungen komplexer Test- und Simulations-Anwendungen.
- Multifunktionale 2-Kanal Generatoren: Puls-, Funktions- und Arbiträr-Signal-Generator, IQ-Signal-Generator (optional), Rausch-Generator, PRBS-Generator.
- Bandbreite bis 200, 350 oder 500 MHz.
- 20 VSS max. Ausgangs-Amplitude.
- Hohe Wiedergabetreue, Ausgang mit 80 dB Dynamik-Bereich.
- Hochleistungs-Sampling-System mit 2,4 GS/s Sampling-Rate (2x Interpolation) und 16 bit vertikaler Auflösung.
- Sweep- und Burst-Funktion.
- Umfangreiche Modulations-Möglichkeiten AM, FM, PM, ASK, FSK, PSK, PWM.
- Harmonic-Generator-Funktion.
- Signalform-Kombinier-Funktion.
- Kanal-Kopplung, Copy- und Tracking-Funktion.
- 196 feste Arbiträr-Signalformen.
- Hochpräziser Frequenz-Zähler.
- Standard-Schnittstellen USB Host und Device, Ethernet/LAN, optional GPIB.
- 4,3"/10,9 cm resistiver Touch-Screen.
Modell-Übersicht
| Modell | SDG6022X | SDG6032X | SDG6052X | |
| Kanäle | 2 | |||
| Max. Bandbreite | 200 MHz | 350 MHz | 500 MHz | |
| Standard Signalformen | Sinus | 200 MHz | 350 MHz | 500 MHz |
| Puls | 80 MHz; Anstiegs-/Abfall-Zeit (Einstellbereich, 10...90% oder 90...1%): 2 ns | 150 MHz; Anstiegs-/Abfall-Zeit (Einstellbereich, 10...90% oder 90...1%): 1 ns | 150 MHz; Anstiegs-/Abfall-Zeit (Einstellbereich, 10...90% oder 90...1%): 1 ns | |
| Pulsbreite 3,3 ns, Pulsbreiten-Auflösung 100 ps | ||||
| Rechteck | 80 MHz | 120 MHz | 120 MHz | |
| Anstiegs-/Abfall-Zeit (10...90%/90...10%) typ. 2 ns; Tastverhältnis 10...90% | ||||
| Rampe | 5 MHz | |||
| Rauschen | 200 MHz | 350 MHz | 500 MHz | |
| Gauss'sches Rauschen mit einstellbarer Bandbreite | ||||
| DC | Ausgangsbereich -10...+10 V (HiZ-Last); -5...+5 V (50-Ω-Last) | |||
| Arbiträr-Signal-Generator | Frequenz-Einstellbereich 1 µHz...50 MHz; Signalform-Länge 2...20 Mpts, Sampling-Rate 1 µS/s...300 MS/s (TrueArb-Modus), 1,2 GS/s (DDS-Modus); vertikale Auflösung 16 bit | |||
| IQ-Signal-Generator (optional) | Symbol-Rate: 250 Symb/s...37,5 MSymb/s (begrenzt durch Oversampling-Faktor); vertikale Auflösung 16 bit; Modulations Typen 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK, 8FSK, 16FSK, MSK, MultiTone, anwenderspezifisch (unterstützt von EasyIQ-Software); Muster PN7, PN9, PN15, PN23, Anwender-Datei, anwenderspezifisch (unterstützt von EasyIQ-Software) | |||
| PRBS-Generator | PRBS3...PRBS32 mit feiner Bitraten- und Flanken-Justierung; Sequenz-Länge 2m-1, m = 3, 4, ... 32 | |||
| Bit-Rate 1 µbps...160 Mbps | Bit-Rate 1 µbps...300 Mbps | |||
| Modulationen | AM (Carrier Sinus, Rechteck, Rampe, arbiträr; Quelle intern/extern; Modulations-Signal Sinus, Rechteck, Rampe, Rauschen, arbiträr); FM (Carrier Sinus, Rechteck, Rampe, arbiträr; Quelle inter/extern; Modulations-Signal Sinus, Rechteck, Rampe, Rauschen, arbiträr); PM (Carrier Sinus, Rechteck, Rampe, arbiträr; Quelle inter/extern; Modulations-Signal Sinus, Rechteck, Rampe, Rauschen, arbiträr); ASK (Carrier Sinus, Rechteck, Rampe, arbiträr; Quelle inter/extern; Modulations-Signal Rechteck mit 50% Tastverhältnis); FSK (Carrier Sinus, Rechteck, Rampe, arbiträr; Quelle inter/extern; Modulations-Signal Rechteck mit 50% Tastverhältnis); PSK (Carrier Sinus, Rechteck, Rampe, arbiträr; Quelle inter/extern; Modulations-Signal Rechteck mit 50% Tastverhältnis); PWM (Carrierer Puls; Quelle inter/extern; Modulations-Signal Sinus, Rechteck, Rampe, Rauschen, arbiträr) | |||
| Burst | Carrier Sinus, Rechteck, Rampe, Puls, Rauschen, arbiträr; Typ: Zählen (1...1000000 Perioden), unendlich, gated; Trigger-Quelle inter/extern | |||
| Sweep | Carrier Sinus, Rechteck, Rampe, arbiträr; Typ: Linear, logarithmisch; Richtung linear: Auf, ab, auf und ab/logarithmisch: Auf, ab; Trigger-Quelle inter/extern | |||
| Frequenz-Zähler | Frequenz, Periode, positive/negative Puls-Breite, Tastverhältnis; 100 mHz...400 MHz | |||

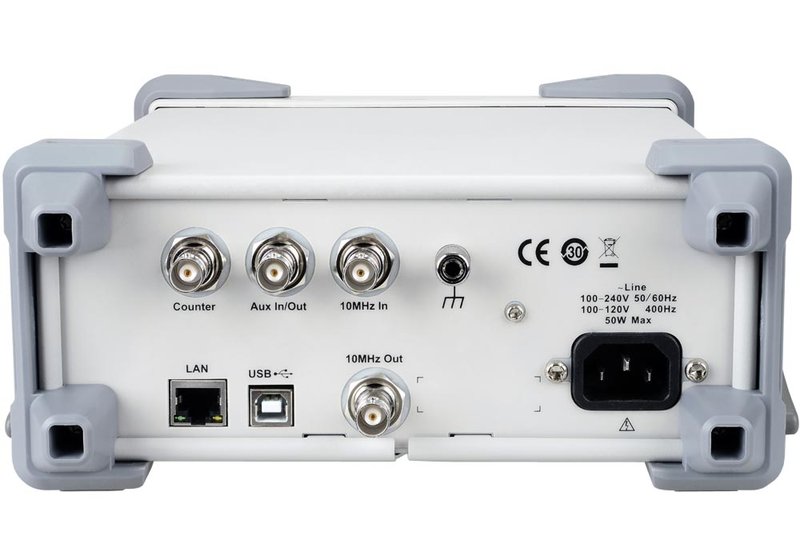

| Schnittstellen | USB Host, USB Device (USBTCM), Ethernet/LAN (VXI-11, Socket, Telnet), optional GPIB | |||
| Display | 4,3"/10,9 cm resistiver Touch-Screen; 24 bit Farbtiefe | |||
| Abmessungen (mm) | 260 x 107 x 296; max. 4,6 kg | |||
Lieferumfang: Multifunktions-Signal-Generator SDG 6022X, 6032X, 6052X, Quick-Start, Netzkabel, USB-Kabel, BNC-Coaxial-Kabel, Kalibrier-Zertifikat.
