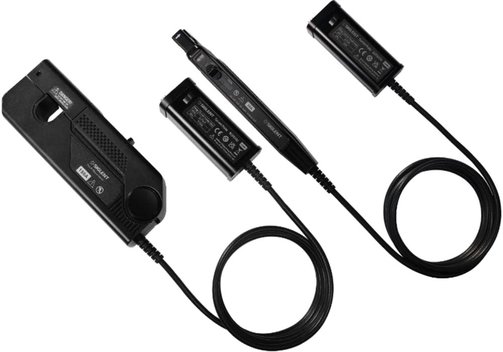

Siglent Serie SCP5000 Strom-Tastköpfe

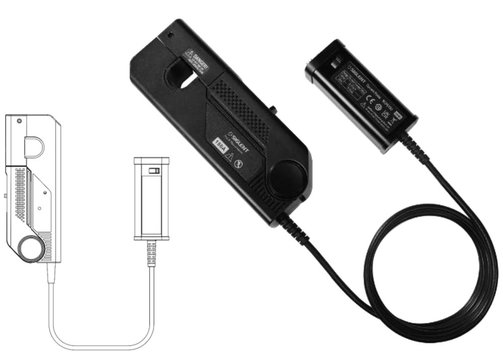

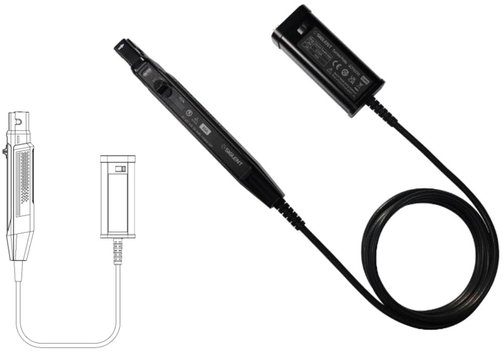

Siglent SCP5030, SCP5030A, SCP5150, SCP5500 aktive DC/AC-Stromtastköpfe mit großer Bandbreite
Die Siglent SCP5000 Serie umfasst aktive DC/AC-Stromtastköpfe, die sich durch eine hohe Bandbreite, schnelle und genaue Erfassung der Stromwelle, eine Genauigkeit von bis zu 1% und eine niedrige Schaltungseinfügedämpfung auszeichnen. Diese Tastköpfe können mit jedem Oszilloskop verwendet werden, das über einen hochohmigen SAPBUS-Eingang verfügt.
Modell-Übersicht
| Modell | SCP5030 | SCP5030A | SCP5150 | SCP5500 |
| Bandbreite | DC...50 MHz | DC...100 MHz | DC...12 MHz | DC...2 MHz |
| Anstiegszeit | ≤7 ns | ≤3,5 ns | ≤29 ns | ≤175 ns |
| Kontinuierlicher max. Eingangsbereich | 30 Aeff | 30 Aeff | 150 Aeff | 500 Aeff |
| Max. Spitzenstrom | 50 ASpitze | 50 ASpitze | 300 ASpitze | 750 ASpitze |
| Bereich | 5 A (1X) 30 A (10X) | 5 A (1X) 30 A (10X) | 30 A (10X) 150 A (100X) | 75 A (10X 500 A (100X) |
| Pberlast | 5 A: ≥5 A 30 A: ≥50 A | 5 A: ≥5 A 30 A: ≥50 A | 30 A: ≥30 A 150 A: ≥300 A | 75 A: ≥75 A 500 A: ≥750 A |
| Strom-Transfer-Verhältnis | 5 A: 1 V/A 30 A: 0,1 V/A | 5 A: 1 V/A 30 A: 0,1 V/A | 30 A: 0,1 V/A 150 A: 0,01 V/A | 75 A: 0,1 V/A 500 A: 0.01 V/A |
| Auflösung | 5 A: 1 mA 30 A: 10 mA | 5 A: 1 mA 30 A: 10 mA | 30 A: 10 mA 150 A: 100 mA | 75 A: 10 mA 500 A: 100 mA |
| Genauigkeit (DC, 45...66 Hz) | 5 A: ±1% ±1 mA 30 A: ±1% ±10 mA | 5 A: ±1% ±1 mA 30 A: ±1% ±10 mA | 30 A: ±1% ±10 mA 150 A: ±1% ±100 mA | 75 A: ±1% ±10 mA 500 A: ±1% ±100 mA |
| Verzögerung Tastkopf/Bus-Kabel (1,5 m) | 14 ns/7,5 ns | 14 ns/7,5 ns | 36 ns/7,5 ns | 42 ns/7,5 ns |
| Anforderungen an die Endlast | ≥100 kΩ | |||
| Versorgung | Direkte Versorgung durch das Oszilloskop über SAPBUS | |||
| Spannung der isolierten Leitung | 300 V CAT I | 300 V CAT I | 600 V CAT II, 300 V CAT III | 600 V CAT II, 300 V CAT III |
| Sicherheitsvorschriften | EN61010-1:2010+A1:2019, EN 61010-2-032:2019 | |||
| EMV-Standards | EN61326-1:2013, EN61000-3-2:2014, EN61000-3-3:2013 | |||
