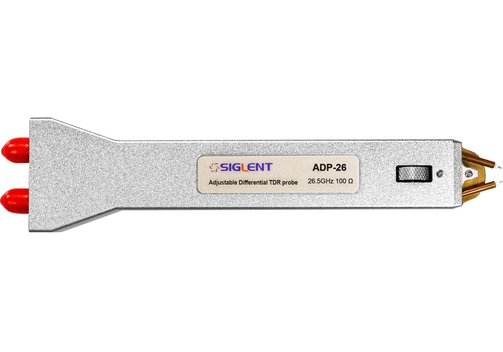

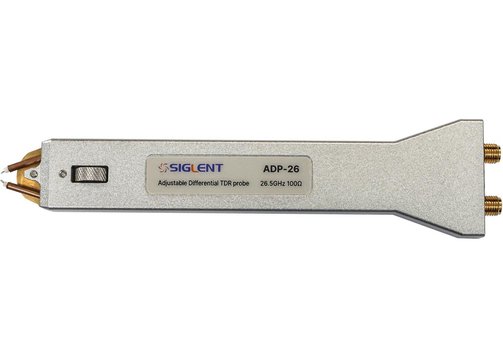

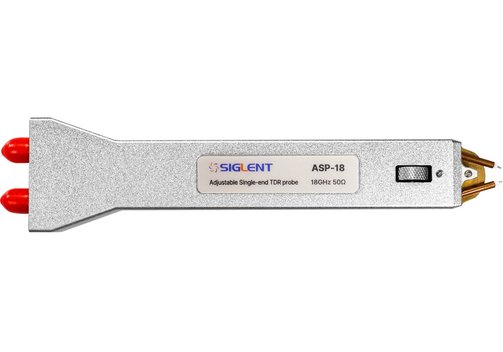

Siglent ADP und ASP einstellbare TDR-VNA-Tastköpfe
Wenn die Impedanz von elektronischen Komponenten wie Leiterplatten und Drähten gemessen werden soll, ist es aufgrund ungleicher Abstände notwendig, Prüfspitzen und Halterungen entsprechend der Prüfzeit anzupassen.
Mit den verstellbaren Prüfspitzen der Siglent ADP- und ASP-Serie kann der Abstand zwischen den Prüfspitzen über das eingebaute Stellrad zwischen 0...6,5 mm angepasstt werden, und die Prüfung kann schnell durchgeführt werden.

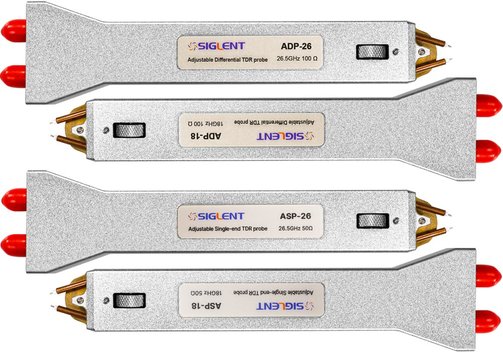

Modell-Übersicht
| Modell | ASP-18 | ASP-26 | ADP-18 | ADP-26 |
| Typ | Single-ended | Differenziell | ||
| Bandbreite | DC...18 GHz | DC...26,5 GHz | DC...18 GHz | DC...26,5 GHz |
| Tastkopfabstand | 0...6,5 mm einstellbar | |||

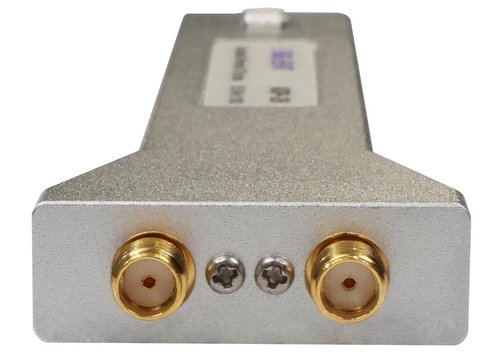

| Tastkopfstecker | SMA | |||
| Tastkopfimpedanz | 50 Ω | 100 Ω | ||
| Kabelimpedanz | 50 ±0,5 Ω | |||
| Kabelstecker | Ein Ende des SMA ist auf die Sonde abgestimmt, das andere Ende kann wahlweise N oder SMA sein | |||
| Kabelaußendurchmesser | 5 mm | |||
| Reproduzierbarkeit und Stabilität der Sonde | Kontinuierliche Prüfung über mehr als 100 Mal, R≤2% | |||
