Sefram MW35xxBF Serie Multifunktions-Messzangen mit LCD
Beschreibung
Dateien/Downloads
Vorteile der Sefram MW35xxBF Serie Stromzangen-Messgeräte, Multimeter
- Multifunktionale Messzangen.
- Messen von Strom, Spannung, Widerstand, Kapazität, Frequenz und anderen.
- LCD mit Hintergrundbeleuchtung.
Sefram MW35xxBF Serie Multifunktions-Messzangen mit LCD

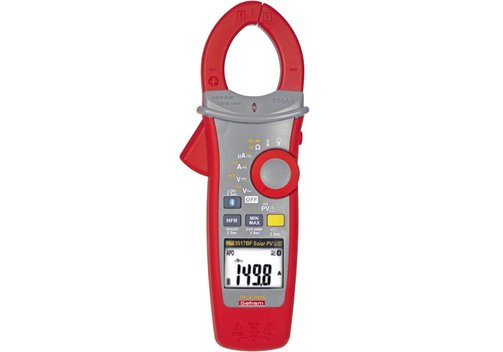

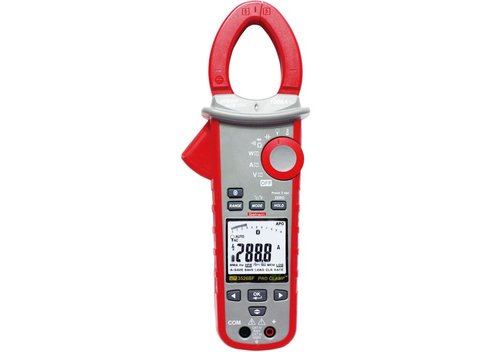

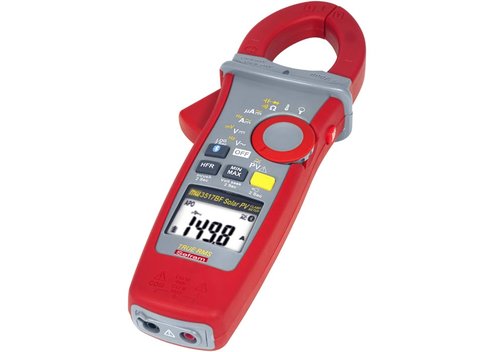

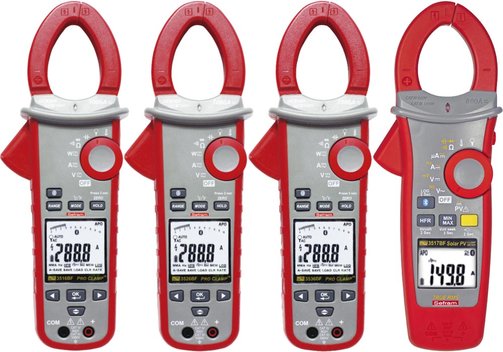

Modelle Sefram MW3516BF, MW3517BF, MW3526BF, MW3536BF Messzangen
Die Sefram MW3516BF, ME3517BF, MW3526BF und MW3536BF sind vielseitige, multifunktionale Stromzangen-Messgeräte. Sie verfügen über ein hintergrundbeleuchtetes LCD, eine Datenloggerfunktion sowie eine Bluetooth-Schnittstelle zur drahtlosen Fernverbindung mit einem Android- oder iOS-Mobilgerät. Die vier Versionen haben unterschiedliche Strommessbereiche und Messfunktionen, die ME3517BF und MW3536BF bieten zusätzlich auch Temperaturmessung.
- Multifunktionale Zangenmessgeräte.
- Messung von Spannung und Strom je nach Modell:
- Gleichspannung.
- Wechselspannung (echter Effektivwert/TRMS, echter Effektivwert/TRMS AC+DC).
- Wechselspannung mit niedriger Impedanz (LoZ).
- AC- und DC-Spannung an Photovoltaik-Panels (optionales Zubehör erforderlich).
- AC- und DC-Strom im µA-Bereich.
- DC-Strom.
- AC-Strom (echter Effektivwert/TRMS, echter Effektivwert/TRMS AC+DC).
- AC-Strom erweitert mit optionaler Flex-Zange.
- Zusätzliche Messungen:
- Widerstand.
- Kontinuität/Durchgang.
- Diodentest.
- Kapazität.
- Frequenz.
- Temperatur (Modelle Sefram MW3517BF und 3536BF).
- Modelle mit zusätzlichen Messungen wie Leistungsmessung, PF/Leistungsfaktor, THDt/gesamte harmonische Verzerrung und Oberschwingungen von 1 bis 25, Anzeige der Phasendrehung.
- Messung des Einschaltstroms.
- Beleuchtung des Messobjekts in der Zangenöffnung.
- Kontaktloser Spannungsdetektor.
- Datenlogger/Speicherfunktion.
- LCD mit Hintergrundbeleuchtung.
- Funktionen HOLD, SMART HOLD, Min, Max, Mittelwert.
- Bluetooth-Schnittstelle und SEFRAM Connect-Anwendung (Android und iOS).
Modell-Übersicht
| Modell | Sefram MW3516BF | Sefram MW3517BF | Sefram MW3526BF | Sefram MW3536BF |
| Gleichspannung | Bereich 100 V, 1000 V, Auflösung 10...100 mV, Eingangsimpedanz 3,5 MΩ||100 pF | Bereich 600 mV...1000 V, Auflösung 0,1 mV...1 V, Eingangsimpedanz 10 MΩ | Bereich 100 V, 1000 V, Auflösung 10...100 mV, Eingangsimpedanz 3,5 MΩ||100 pF | Bereich 100 V, 1000 V, Auflösung 10...100 mV, Eingangsimpedanz 3,5 MΩ||100 pF |
| Wechselspannung (echter Effektivwert/TRMS) | TRMS AC und TRMS AC+DC: Bereich 100 V, 1000 V, Auflösung 10...100 mV, Bandbreite 50...400 Hz, Eingangsimpedanz 3,5 MΩ||100 pF | Bereich 600 mV...1000 V, Auflösung 0,1...1 V, Bandbreite 45...400 Hz, Eingangsimpedanz 10 MΩ | TRMS AC und TRMS AC+DC: Bereich 100 V, 1000 V, Auflösung 10...100 mV, Bandbreite 50...500 Hz, Eingangsimpedanz 3,5 MΩ||100 pF | TRMS AC und TRMS AC+DC: Bereich 100 V, 1000 V, Auflösung 10...100 mV, Bandbreite 50...500 Hz, Eingangsimpedanz 3,5 MΩ||100 pF |
| Wechselspannung mit niedriger Impedanz (LoZ) | - | Bereich 600...1000 V, Auflösung 0,1...1 V, Bandbreite 45...400 Hz, Eingangsimpedanz <3 kΩ | - | - |
| Gleichspannung an Photovoltaikanlagen | - | Mit Option SA163: Bereich 600...2000 V, Auflösung 0,1...1 V, Eingangsimpedanz 10 MΩ | - | - |
| Wechselspannung an Photovoltaik-Paneelen | - | Mit Option SA163: Bereich 600...1500 V, Auflösung 0,1...1 V, Bandbreite 45...400 Hz, Eingangsimpedanz 10 MΩ | - | - |
| µA-Bereich AC- und DC-Strom | - | Bereich 400...4000 µA, Auflösung 0,1...1 µA, Bandbreite 45...400 Hz, Eingangsimpedanz 10 MΩ | - | - |
| Gleichstrom | - | Bereich 60...600 A, Auflösung 0,01...1 A | Bereich 100 A, 600 A, Auflösung 0,01 A | Bereich 100 A, 1000 A, Auflösung 0,01 A |
| Wechselstrom (echter Effektivwert/TRMS) | Bereich 100 A, 600 A, Auflösung 0,01 A, Bandbreite 50...400 Hz | Bereich 60...600 A, Auflösung 0,01...1 A, Bandbreite 45...400 Hz | Bereich 100 A, 600 A, Auflösung 0,01 A, Bandbreite 50...400 Hz, und TRMS AC+DC | Bereich 100 A, 1000 A, Auflösung 0,01 A, Bandbreite 50...400 Hz, und TRMS AC+DC |
| AC-Strom mit optionaler Flex-Zange | Bis zu 3000 A | Bereich 300...3000 A, Auflösung 0,1...1 A, Bandbreite 45...400 Hz | bis zu 3000 A | bis zu 3000 A |
| Widerstand | Bereich 1000 Ω, 10 kΩ, 100 kΩ, Auflösung 0,1...10 Ω | Bereich 600 Ω...600 kΩ, Auflösung 0,1 Ω...0,1 kΩ | Bereich 1000 Ω, 10 kΩ, 100 kΩ, Auflösung 0,1...10 Ω | Bereich 1000 Ω, 10 kΩ, 100 kΩ, Auflösung 0,1...10 Ω |
| Kontinuität | Schwellwert <30 Ω; Summer; Ansprechzeit 100 ms | Schwellwert 20 Ω; Summer; Ansprechzeit <500 µs | Schwellwert <30 Ω; Summer; Ansprechzeit 100 ms | Schwellwert <30 Ω; Summer; Ansprechzeit 100 ms |
| Diodentest | Ja | Ja | Ja | Ja |
| Kapazität | Bereich 4...4000 µF, Auflösung 1 nF...1 µF | Bereich 100...1000 µF, Auflösung 0,1 µF...1 mF | Bereich 4...4000 µF, Auflösung 1 nF...1 µF | Bereich 4...4000 µF, Auflösung 1 nF...1 µF |
| Frequenz | Bereich 20 Hz...10 kHz, Auflösung 0,01 Hz | Bereich 100 Hz...10 kHz | Bereich 20 Hz...10 kHz, Auflösung 0,01 Hz | Bereich 20 Hz...10 kHz, Auflösung 0,01 Hz |
| Temperatur | - | Bereich -40...400°C, Auflösung 0,1°C | - | Bereich -50...+399,9°C, +400...+1000°C |
| Weitere Funktionen | Einschaltstrommessung; Wirkleistung, Leistungsfaktor, Gesamtoberschwingungsverzerrung und Verzerrung pro Oberschwingung; Anzeige der Phasendrehung, Spannungsdetektor ohne Kontakt | VoltSeek-Funktion, hoher/niedriger Empfindlichkeitsbereich 80...1000 V/160...1000 V; Hochfrequenz-Sperre; Einschaltstrommessung | Einschaltstrommessung; Wirkleistung, Leistungsfaktor, Gesamtoberschwingungsverzerrung und Verzerrung pro Oberschwingung; Anzeige der Phasendrehung, Spannungsdetektor ohne Kontakt | Einschaltstrommessung; Wirkleistung, Leistungsfaktor, Gesamtoberschwingungsverzerrung und Verzerrung pro Oberschwingung; Anzeige der Phasendrehung, Spannungsdetektor ohne Kontakt |
| Anzeige | LCD mit Hintergrundbeleuchtung, 10000 oder 4000 Punkte | 6000 Zähler LCD mit Hintergrundbeleuchtung | LCD mit Hintergrundbeleuchtung, 10000 oder 4000 Punkte | LCD mit Hintergrundbeleuchtung, 10000 oder 4000 Punkte |
| Messrate | 3 Messungen/s | 3 Messungen/s | 3 Messungen/s | 3 Messungen/s |
| Speicher | 1000 Daten | 4000 Daten | 1000 Daten | 1000 Daten |
| Datenlogger | 9999 Daten | 9999 Daten | 9999 Daten | |
| Schnittstelle | Bluetooth mit Sefram Connect App | Bluetooth mit Sefram Connect App | Bluetooth mit Sefram Connect App | Bluetooth mit Sefram Connect App |
| Betriebstemperatur | 0...+50°C | -10....+50°C | 0...+50°C | 0...+50°C |
| Sicherheit | CAT III 1000 V, CAT IV 600 V | CAT III 1000 V, CAT IV 600 V | CAT III 1000 V, CAT IV 600 V | CAT III 1000 V, CAT IV 600 V |
| Stromversorgung | 6x 1,5 V Batterien AAA, Lebensdauer typ. 50 h (ohne Hintergrundbeleuchtung) | 2x 1,5 V Batterien AA, Lebensdauer ca. 300 h | 1x 9 V Batterie 6F22, Lebensdauer typ. 50 h (ohne Hintergrundbeleuchtung) | 6x 1,5 V Batterien AAA, Lebensdauer typ. 50 h (ohne Hintergrundbeleuchtung) |
| Abmessungen (mm) | 103 x 243 x 55; 540 g; Zangendurchmesser 33 mm | 62 x 240 x 41; 430 g (inkl. Batterien); Zangendurchmesser 37 mm | 88 x 242 x 51; 435 g; Zangendurchmesser 37 mm | 103 x 258 x 55; 600 g; Zangendurchmesser 40 mm |

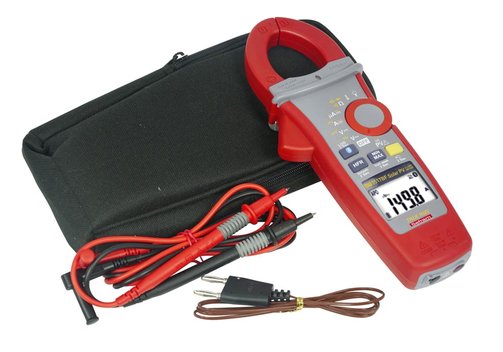

Lieferumfang: MW 3516BF, 3517BF, 3526BF oder 3536BF, Tasche, Messleitungen mit Tastspitze, Benutzerhandbuch, Batterien, MW3517BF: Typ K Thermoelement ST395.
Optionales Zubehör: SA163 Photovoltaic-Adapter.
Angaben zur Produktsicherheit:
Hersteller:
SEFRAM Instruments SAS, 32, rue E. Martel, F42100 St Etienne/FRA
