Sefram 6x Serie LED/LCD Spannungs- und Durchgangsprüfer
Beschreibung
Dateien/Downloads
Vorteile der Sefram 62 und 66 Spannungs- und Durchgangsprüfer mit Taschenlampe
- Handheld Spannungs- und Durchgangsprüfer mit LED-Anzeige oder LCD.
- Startspannung 6 V.
- Integrierter Taschenlampe.
Sefram 6x Serie LED/LCD Spannungs- und Durchgangsprüfer

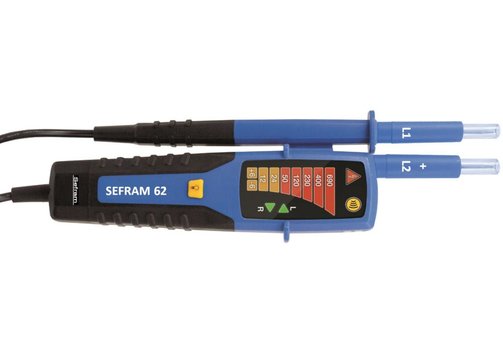

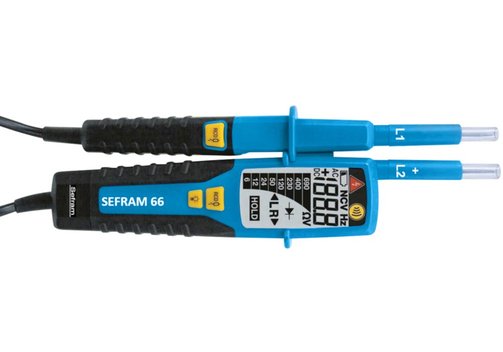

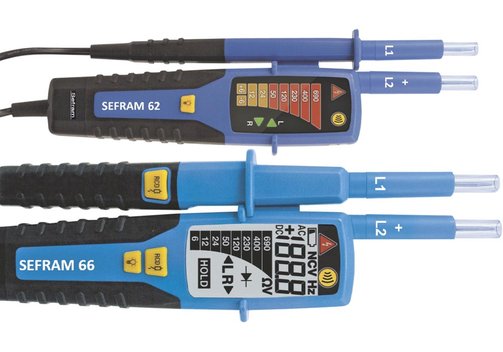

Die Handheld-Geräte Sefram 62 und 66 sind einfach zu bedienende Spannungs- und Durchgangsprüfer zum direkten Ablesen von Spannung und Polarität. Das Sefram 62 verwendet Anzeige-LEDs, das Sefram 66 ist mit einem LCD ausgestattet. Beide Modelle wurden gemäß der Norm EN61243-3 entwickelt, getestet und zugelassen. Ausgestattet mit IP2X-Prüfspitzen ist der Benutzer in jedem Fall geschützt, auch bei missbräuchlicher Verwendung des Geräts. Beide Prüfgeräte sind für CAT III 1000 V und CAT IV 600 V ausgelegt.
- Startspannung: 6 V.
- Anzeige der Polarität.
- Durchgangsprüfung.
- Einpolige Prüfung.
- Test der Phasendrehung.
- Integrierte Taschenlampe.
- Automatisches Einschalten/Ausschalten.
- Seitliche Anzeige gefährlicher Spannungen/ELV und Durchgang.
- Sefram 62: Spannungsprüfung AC und DC bis zu 690 V.
- Sefram 66:
- Spannungsbereich: 1000 VAC und 1500 VDC.
- Hochauflösende Spannung von 0,1 V (<30 V).
- Berührungslose Spannungserkennung.
- RCD-Auslöseprüfung (über 2-Tasten-Aktivierung).
- Diodentest.
- Spannungsprüfung mit Last.
- Widerstandsmessung
- Frequenzmessung.
- Vibrationsmotor für ELV.
Modell-Übersicht
| Model | ▸Sefram 40 | Sefram 62 | Sefram 66 |
| Spannungsbereich | 10...690 VAC/DC (50/60 Hz | - | 1...1000 VAC (16...800 Hz), 1...1500 VDC |
| LED-Nennspannung | 12, 24, 50, 120, 230, 400, 690 V | 6, 12, 24, 50, 120, 230, 400, 690 V | 6, 12, 24, 50, 120, 230, 400, 690 V (dargestellt als LCD-Segmente) |
| LED-Toleranz | Nach EN 61243-3 | Nach EN 61243-3 | Nach EN 61243-3 |
| ELV-Anzeige LED | - | Für V>50 VAC oder V>120 VDC | Für V>50 VAC oder V>120 VDC |
| Anzeige Bereichsüberschreitung | - | - | Display "OL" |
| Sicherheitsstrom IS | <3,5 mA (bei 400 V) | <3,5 mA (bei 690 V) | <3,5 mA (bei 1000 V) |
| Spitzenstrom | <3,5 mA (bei 400 V) | <3,5 mA (bei 690 V) | <3,5 mA (bei 1000 V) |
| Messbetrieb | 30 s EIN (Vorbereitungszeit), 240 s AUS (Erholzeit) | 30 s während der Messung (Betriebszeit), 240 s ohne Messung (Erholzeit) | 30 s EIN (Betriebszeit <690 V), 10 s EIN (Betriebszeit >690 V), 240 s AUS (Erholzeit) |
| Spannungsbereich für unipolare/einpolige Phasenprüfung | 100...690 VAC (50/60 Hz) | 100...690 VAC (50/60 Hz) | 100...1000 VAC (50/60 Hz) |
| Drehfeldprüfung | - | 170...690 V Phase-Phase, AC (40...70 Hz) | 170...1000 V Phase-Phase, AC (40...70 Hz) |
| Durchgangsprüfung | 0...500 kΩ + 50% | 0...500 kΩ + 50% | 0...500 kΩ + 50% |
| Widerstandsmessung | - | - | 0...1999 Ω, 1 Ω Auflösung |
| Frequenzmessung | - | - | 1...800 Hz, Auflösung 1 Hz |
| RCD-Prüfung | - | - | 30 mA bei 230 V |
| Spannungsversorgung | 2x Batterien 1,5 V IEC LR03/AAA | 2x Batterien 1,5 V IEC LR03/AAA | 2x Batterien 1,5 V IEC LR03/AAA |
| Umgebungsbedingungen (Betrieb) | -15...+55°C, 0...85% rel. Feuchte nicht kondensierend | -15...+55°C, 0...85% rel. Feuchte nicht kondensierend | -15...+55°C, 0...85% rel. Feuchte nicht kondensierend |
| Sicherheit | CAT III 600 V, CAT II 690 V | CAT IV 600 V, CAT III 690 V | CAT IV 600 V, CAT III 1000 V |
| Norm | EN/IEC 61243-3:2014 | EN/IEC 61243-3:2014 | EN/IEC 61243-3:2014 |
| Schutzart | IP 54 | IP 64 | IP 64 |
| Abmessungen (mm) | 221 x 61 x 27; ca. 155 g | 239 x 68 x 29; 235 g | 239 x 68 x 29; 235 g |
Angaben zur Produktsicherheit:
Hersteller:
SEFRAM Instruments SAS, 32, rue E. Martel, F42100 St Etienne/FRA
www.sefram.com
