Eaton Sefelec MGR10 Serie hochpräzise, digitale Mikroohm-Messgeräte
Beschreibung
Dateien/Downloads
Vorteile der Sefelec MGR10 Serie Mikroohm-Widerstandsmeter
- Hochpräzise Mikroohm-Messgeräte, 4, 6 oder 8 Messbereiche.
- Manuelle oder automatische Temperatur-Kompensation.
- 0,1 µΩ...30 kΩ (je nach Version).

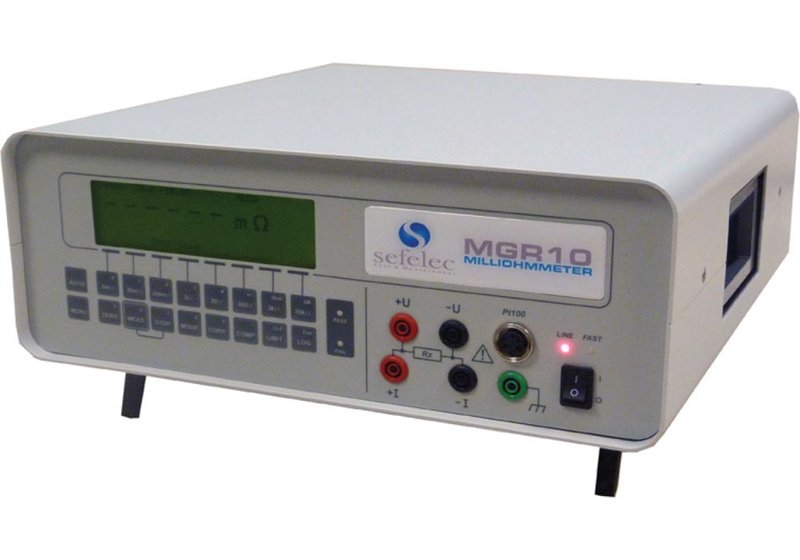

Eaton Sefelec MGR10 Serie hochpräzise, digitale Mikroohm-Messgeräte
Dank seiner sehr hohen Genauigkeit und seiner robusten Bauweise kann das Eaton Sefelec Mikrohm-Messgerät der Serie MGR10 sowohl im Labor als auch in der Industrie eingesetzt werden. Seine Hauptanwendungen sind Messungen an Transformatoren, Drosseln, Elektromotoren, Kabeln, Schaltern, Leistungsschaltern, Relais, Sicherungsflächen, Kontakterde oder Erdung und Verbindungswiderständen. Die manuelle oder automatische Temperatur-Kompensation kann nach Kupfer oder Aluminium, aber auch nach jeder anderen Art von Metall erfolgen.
- Hochpräzise, digitale Mikroohm-Messgeräte.
- Messung 0,1 µΩ...30 kΩ (je nach Version).
- Messstrom bis 10 A.
- Genauigkeit <0,03% (0,05% beim MGR10C).
- Manueller/automatischer Bereich.
- Speicher für 4000 Messwerte.
- Versionen mit Batterie- (MGR10A) und Netz-Versorgung (MGR10).
- RS232C-, PLC- oder GPIB-Schnittstellen (IEEE488.1/2).
- 240x64 LCD-Matrix-Display mit Hintergrundbeleuchtung.
- Abmessungen (mm): 131 x 344 x 332; 9,8 kg (12 kg Typ MGR10A mit Akku).
- MGR10B: Version zur Messung des Kontaktwiderstands nach der Norm NFC 93050.
MGR10C: Version für pyrotechnische Umgebung.
Modell-Übersicht
| Modell | MGR10 | MGR10A | MGR10B | MGR10C |
| Beschreibung | Hochpräzises, digitales Mikroohm-Messgerät, 30.000-Punkt-Anzeige, Kabelmessung, Kontaktwiderstand, Motorwicklung und elektronische Komponenten | Tragbares, digitales Mikrohm-Messgerät mit Akku, Anzeige von 30.000 Punkten, Kabelmessung, Kontaktwiderstand, Motorwicklung und elektronischen Bauteilen | Hochpräzises digitales Mikroohm-Messgerät zur Kontaktwiderstandsmessung nach Standard NFC93050 mit 30.000 Punkten | Hochpräzises digitales Mikroohm-Messgerät zur Widerstandsmessung in pyrotechnischer Umgebung, 3000-Punkte-Anzeige |
| Strom-Messung | Variabel | Variabel | Fest Werte | Variabel |
| Widerstandsbereich | 0,1 µΩ...30 kΩ | 0,1 µΩ...30 kΩ | 10 µΩ...30 kΩ | 1 mΩ...30 kΩ |
| Bereiche | 8 Messbereiche 3/30/300 mΩ/3/30/300Ω/3/30 kΩ | 8 Messbereiche 3/30/300 mΩ/3/30/300Ω/3/30 kΩ | 6 Messbereichen 300mΩ/3/30/300 Ω/3/30kΩ | 4 Messbereichen 30/300 Ω/3/30 kΩ |
| Min. | 1 mΩ| 1 mΩ | 50 mΩ | 500 mΩ | |
| Max. | 30 kΩ | 30 kΩ | 30 kΩ | 30 kΩ |
| Auflösung min. | 0,1 µΩ | 0,1 µΩ | 10µΩ | 1 mΩ |
| Messstrom min. | 10 µA | 10 µA | 10 µA | 10 µA |
| Max. Messstrom | 10 A | 10 A | 10 mA | 10 mA |
| Genauigkeit | 0,03% | 0,03% | 0,03% | 0,05% |
| Akku | Nein | Ja | Nein | Nein |
