Vorteile des SDRlab 122-16 embedded T&M-Moduls für erweiterte HF-Anwendungen
- Kompakt, offen und flexibel programmierbar.
- Optimiert für HPSDR und anspruchsvollere HF-Anwendungen.
- Umfangreiche Ausstattung mit I/O und Schnittstellen, darunter LAN/Ethernet.

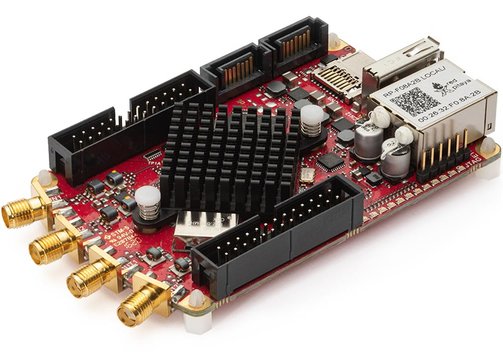

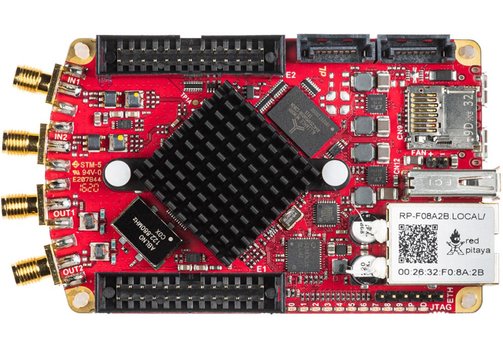

Red Pitaya SDRlab 122-16 SoC HF- und Funk-T&M-Platform
Der RedPitaya SDRlab 122-16 wurde speziell für HPSDR (High Performance Software Defined Radio) und anspruchsvollere HF-Anwendungen konzipiert. Das Modul verfügt über zwei 16-bit-, 50-Ω-Eingänge und 14 bit-, 50-Ω-Ausgänge. Ein Xilinx Zynq 7020 FPGA erlaubt Echtzeit-Verarbeitungsfunktionen, zudem bietet das Modul einen 122,88-MHz-Takt mit extrem geringem Phasenrauschen. Die HF-Eingänge sind für minimale Verzerrungen, Rauschen und Übersprechen optimiert, was den Empfang deutlich verbessert und die Auswahl an Antennen erweitert.
- SoC-Mess- und Test-Plattform im kompakten Format zum Erfassen und Erzeugen von HF-Signalen.
- Ethernet-Schnittstelle.
- Xilinx SoC (CPU und FPGA).
- Zwei schnelle analoge Eingänge und zwei Ausgänge.
- 122,88 MHz Takt mit ultra-geringem Rauschen.
- Möglichkeit der Integration in eigenes System/Produkt.
- Offener Software-Quellcode verfügbar.
- Arbeitet mit einem Linux oder Windows PC.
- ▸Kostenlose Online-Anwendungen: Oszilloskop und Signal-Generator, Spektrum- und Logik-Analysator, SDR.
- Kann mit LabVIEW, MATLAB, Python oder Scilab ferngesteuert werden.
- Kann für individuelle Anforderungen programmiert werden.
- Ein App-Marktplatz mit mehreren kostenlosen ▸Apps ist verfügbar.
Modell-Übersicht
| Modell | SDRlab 122-16 | |||
| Prozessor | Dual-Core ARM Cortex-A9 MPCore | |||
| FPGA | Xilinx Zynq 7020 | |||
| RAM | 512 MB (4 Gb) | |||
| System-Speicher | Micro-SD bis 32 GB | |||
| Schnittstellen | Ethernet 1 Gbit USB 2.0 Wi-Fi mit Wi-Fi-Dongle | |||
| HF-Eingänge | ||||
| Kanäle | 2 | |||
| Sample-Rate | 122,88 MS/s | |||
| Wandler-Auflösung | 16 bit | |||
| Spannungsbereich Vollausschlag | 0,5 VSS/-2 dBm | |||
| Eingangskopplung | AC | |||
| Bandbreite | 300 kHz...550 MHz | |||
| Eingangsimpedanz | 50 Ω | |||
| HF-Ausgänge | ||||
| Kanäle | 2 | |||
| Sample-Rate | 122.8 MS/s | |||
| Wandler-Auflösung | 14 bit | |||
| Spannungsbereich Vollausschlag | ±0,5 V/+4 dBm | |||
| Last-Impedanz | 50 Ω | |||
| Kurzschluss-Schutz | - (HF Transformator und AC-gekoppelt) | |||
| Typische Ansteigs-/Abfall-Zeit | - | |||
| Bandbreite | 300 kHz...60 MHz | |||
| Erweiterungs-Anschluss | ||||
| Digital-I/Os | 16 | |||
| Analog-Eingänge | 4 Kanäle, 0...3,5 V, 12 bit | |||
| Analog-Ausgänge | 4 Kanäle, 0...1,8 V, 12 bit | |||
| Kommunikations-Schnittstellen | I2C, UART, SPI | |||
| Verfügbare Spannungen | +5 V, +3,3 V, -4 V | |||
| Synchronisation | Trigger-Eingang über Erweiterungs-Anschluss; Daisy-Chain-Anschluss über SATA-Anschluss | |||
| Kits | ||||

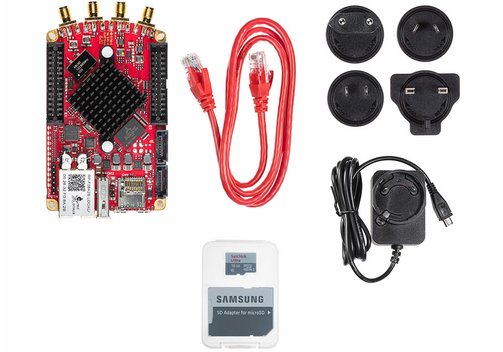

| Standard Kit | Red Pitaya SDRlab 122-16 Platine SD-Karte (16 GB, Class 10) Ethernet-Kabel (1 m) Netzteil (5 V/2 A) Maßgeschneidert für SDR- und andere HF-Anwendungen, HF- und 50-MHz-Bänder. Keine DC-Kopplung! Minimale HF-Eingangsfrequenz (-3 dB): 300 kHz. Ausgestattet mit zwei 16-bit-A/D-Wandler mit 50-Ω-Eingängen und 14-bit-D/A-Wandler mit 50-Ω-Ausgängen. Dreimal größerer Dual-Core ARM Cortex A9 und Xilinx Zynq 7020 FPGA. Größeres FPGA bietet mehr Echtzeitverarbeitungsmöglichkeiten. Hardware-kompatibel mit HPSDR. Verbesserte Verzerrungen, Dynamikbereich, Empfindlichkeit, Rauschen und Nebensprechen | |||

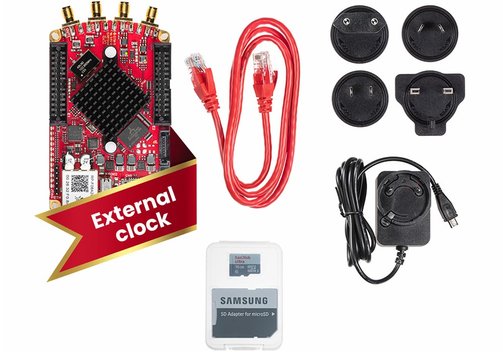

| External Clock Standard Kit | Red Pitaya SDRlab 122-16 Platine, modifiziert für den Betrieb mit einem externen Takt-Oszillator. Achtung: Diese Variante erfordert ein externes 122,88-MHz-Takt-Signal um zu booten und für den Betrieb! SD-Karte (16 GB, Class 10) Ethernet-Kabel (1 m) Netzteil (5 V/2 A) Maßgeschneidert für SDR- und andere HF-Anwendungen, HF- und 50-MHz-Bänder. Keine DC-Kopplung! Minimale HF-Eingangsfrequenz (-3 dB): 300 kHz. Ausgestattet mit zwei 16-bit-A/D-Wandler mit 50-Ω-Eingängen und 14-bit-D/A-Wandler mit 50-Ω-Ausgängen. Dreimal größerer Dual-Core ARM Cortex A9 und Xilinx Zynq 7020 FPGA. Größeres FPGA bietet mehr Echtzeitverarbeitungsmöglichkeiten. Hardware-kompatibel mit HPSDR. Verbesserte Verzerrungen, Dynamikbereich, Empfindlichkeit, Rauschen und Nebensprechen | |||
