SCM5B47 isolierter linearisierter Thermoelement-Messverstärker

5B - der Standard in der industriellen Signal-Anpassung

SCM5B47 isolierter linearisierter Thermoelement-Messverstärker mit Bandbreite 4 Hz

SCM5B47-Module in 5B-Bauweise sind im Bereich der industriellen Signal-Konditionierung der Standard. Sie sind robust, bequem auf Modul-Träger montierbar und platzsparend.

• Eingang für Thermoelemente Typ J, K, T, E, R, S, B, N, Temperatur min. -100°C bis max. 1800°C.
• Module für industrielle Signal-Aufbereitung.
• Individuelle Konfiguration: Für jedes Signal ein eigenes Modul.
• Module für gängige Sensoren und Eingangs-Signale.
• Industrie-Standard-Pinbelegung (kompatible zu Serie 5B von Analog Devices bzw. Burr Brown).

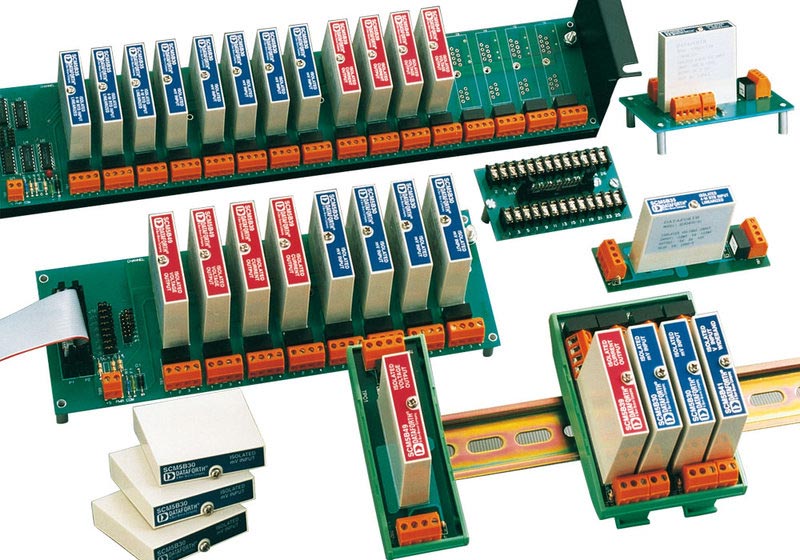

• Modul-Träger für Rack-Montage. Die Module werden einfach und sicher auf die Modul-Träger gesteckt.
• Störsichere, vergossene Gehäuse.
• 1500 V Isolation.
• Keine spezielle Software nötig.

Modell-Übersicht

Modell	Thermoelement	Eingang	Ausgang
SCM5B47B-11	B	+500...+1800°C	0...5 V
SCM5B47E-08	E	0...+1000°C	0...5 V
SCM5B47J-01	J	0...+760°C	0...5 V
SCM5B47J-02	J	-100...+300°C	0...5 V
SCM5B47J-03	J	0...+500°C	0...5 V
SCM5B47J-12	J	-100...+760°C	0...5 V
SCM5B47K-04	K	0...+100°C	0...5 V
SCM5B47K-05	K	0...+500°C	0...5 V
SCM5B47K-13	K	-100...+1350°C	0...5 V
SCM5B47K-14	K	0...+1200°C	0...5 V
SCM5B47N-15	N	-100...+1300°C	0...5 V
SCM5B47R-09	R	+500...+1650°C	0...5 V
SCM5B47S-10	S	+500...+1650°C	0...5 V
SCM5B47T-06	T	-100...+400°C	0...5 V
SCM5B47T-07	T	0...+200°C	0...5 V
SCM5B47B-11D	B	+500...+1800°C	0...10 V
SCM5B47E-08D	E	0...+1000°C	0...10 V
SCM5B47J-01D	J	0...+760°C	0...10 V
SCM5B47J-02D	J	-100...+300°C	0...10 V
SCM5B47J-03D	J	0...+500°C	0...10 V
SCM5B47J-12D	J	-100...+760°C	0...10 V
SCM5B47K-04D	K	0...+100°C	0...10 V
SCM5B47K-05D	K	0...+500°C	0...10 V
SCM5B47K-13D	K	-100...+1350°C	0...10 V
SCM5B47K-14D	K	0...+1200°C	0...10 V
SCM5B47N-15D	N	-100...+1300°C	0...10 V
SCM5B47R-09D	R	+500...+1650°C	0...10 V
SCM5B47S-10D	S	+500...+1650°C	0...10 V
SCM5B47T-06D	T	-100...+400°C	0...10 V
SCM5B47T-07D	T	0...+200°C	0...10 V

---

Angaben zur Produktsicherheit:

Hersteller:
Dataforth Corporation, 3331 E. Hemisphere Loop, Tucson, Arizona (AZ) 85706-5011/USA
www.dataforth.com
