SCM5B41 isolierte Spannungsverstärker-Module

5B - der Standard in der industriellen Signal-Anpassung

SCM5B41 isolierte Spannungsverstärker-Module mit 10 kHz Bandbreite

SCM5B41-Module in 5B-Bauweise sind im Bereich der industriellen Signal-Konditionierung der Standard. Sie sind robust, bequem auf Modul-Träger montierbar und platzsparend.

• Eingangsbereiche ±1 V, ±5 V, ±10 V, ±20 V, ±40 V.
• Ausgangsbereiche ±5 V, ±10 V, 0...5 V oder 0...10 V.
• Module für industrielle Signal-Aufbereitung.
• Individuelle Konfiguration: Für jedes Signal ein eigenes Modul.
• Module für gängige Sensoren und Eingangs-Signale.
• Industrie-Standard-Pinbelegung (kompatible zu Serie 5B von Analog Devices bzw. Burr Brown).

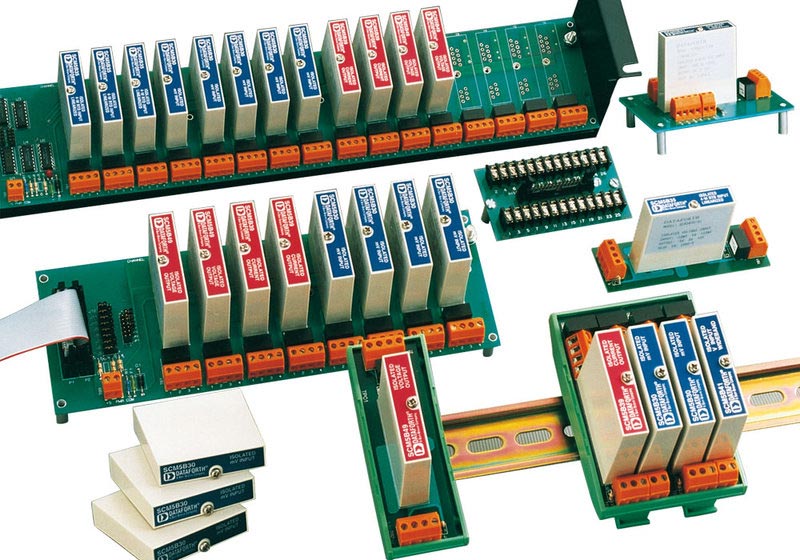

• Modul-Träger für Rack-Montage. Die Module werden einfach und sicher auf die Modul-Träger gesteckt.
• Störsichere, vergossene Gehäuse.
• 1500 V Isolation.
• Keine spezielle Software nötig.

Modell-Übersicht

Modell	Eingang	Ausgang
SCM5B41-01	±1 V	±5 V
SCM5B41-02	±5 V	±5 V
SCM5B41-03	±10 V	±5 V
SCM5B41-04	±1 V	0...5 V
SCM5B41-05	±5 V	0...5 V
SCM5B41-06	±10 V	0...5 V
SCM5B41-07	±20 V	±5 V
SCM5B41-08	±20 V	0...5 V
SCM5B41-09	±40 V	±5 V
SCM5B41-10	±40 V	0...5 V
SCM5B41-01D	±1 V	±10 V
SCM5B41-02D	±5 V	±10 V
SCM5B41-03D	±10 V	±10 V
SCM5B41-04D	±1 V	0...10 V
SCM5B41-05D	±5 V	0...10 V
SCM5B41-06D	±10 V	0...10 V
SCM5B41-07D	±20 V	±10 V
SCM5B41-08D	±20 V	0...10 V
SCM5B41-09D	±40 V	±10 V
SCM5B41-10D	±40 V	0...10 V

---

Angaben zur Produktsicherheit:

Hersteller:
Dataforth Corporation, 3331 E. Hemisphere Loop, Tucson, Arizona (AZ) 85706-5011/USA
www.dataforth.com
