SCM5B37 isolierte nicht-linearisierter Thermoelement-Module

5B - der Standard in der industriellen Signal-Anpassung

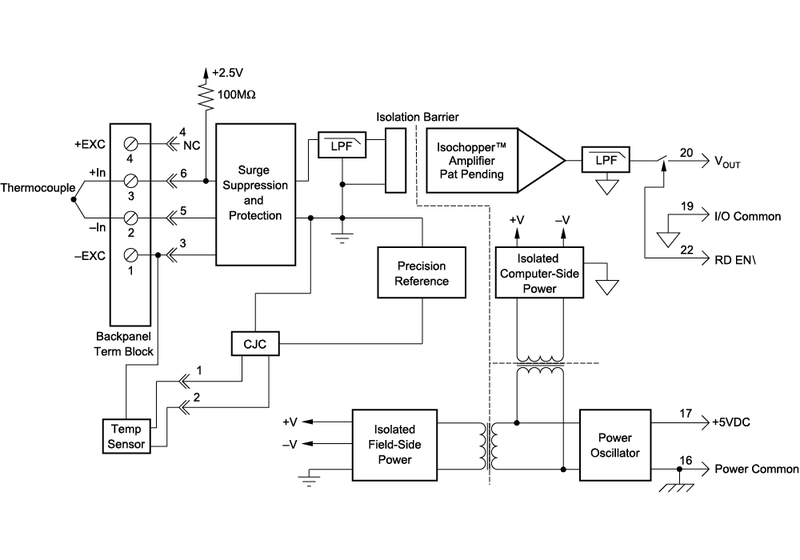

SCM5B37 isolierte nicht-linearisierte Thermoelement-Messverstärker mit 4 Hz Bandbreite

SCM5B37 Module in 5B-Bauweise sind im Bereich der industriellen Signal-Konditionierung der Standard. Sie sind robust, bequem auf Modul-Träger montierbar und platzsparend.

• Eingang für Thermoelemente Typ J, K, T, E, R, S, B, N, C, Temperatur min. -100°C bis max. 1800°C.
• Module für industrielle Signal-Aufbereitung.
• Individuelle Konfiguration: Für jedes Signal ein eigenes Modul.
• Module für gängige Sensoren und Eingangs-Signale.
• Industrie-Standard-Pinbelegung (kompatible zu Serie 5B von Analog Devices bzw. Burr Brown).

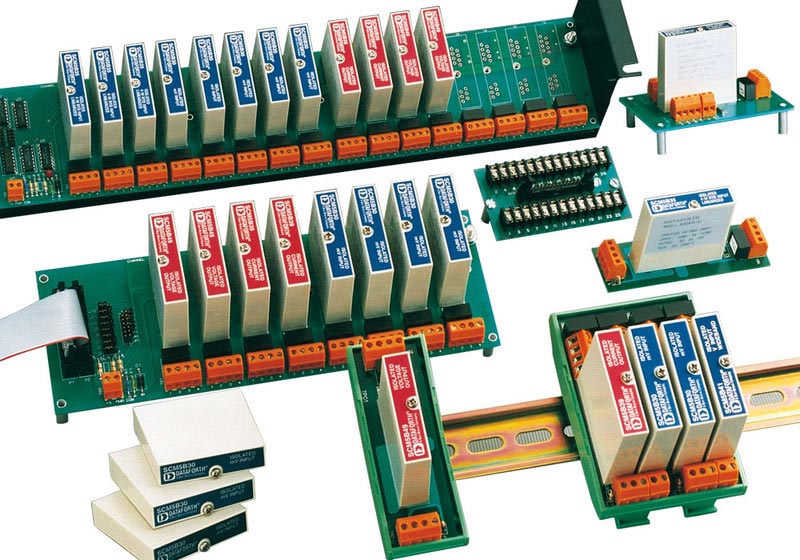

• Modul-Träger für Rack-Montage. Die Module werden einfach und sicher auf die Modul-Träger gesteckt.
• Störsichere, vergossene Gehäuse.
• 1500 V Isolation.
• Keine spezielle Software nötig.

Modell-Übersicht

Modell	Thermoelement	Eingang	Ausgang
SCM5B37B	B	0...+1800°C	0...5 V
SCM5B37C	C	+350...+1300°C	0...5 V
SCM5B37E	E	0...+900°C	0...5 V
SCM5B37J	J	-100...+760°C	0...5 V
SCM5B37K	K	-100...+1350°C	0...5 V
SCM5B37N	N	-100...1300°C	0...5 V
SCM5B37R	R	0...1750°C	0...5 V
SCM5B37S	S	0...1750°C	0...5 V
SCM5B37T	T	-100...400°C	0...5 V
SCM5B37BD	B	0...+1800°C	0...10 V
SCM5B37CD	C	+350...+1300°C	0...10 V
SCM5B37ED	E	0...+900°C	0...10 V
SCM5B37JD	J	-100...+760°C	0...10 V
SCM5B37KD	K	-100...+1350°C	0...10 V
SCM5B37ND	N	-100...1300°C	0...10 V
SCM5B37RD	R	0...1750°C	0...10 V
SCM5B37SD	S	0...1750°C	0...10 V
SCM5B37TD	T	-100...400°C	0...10 V

---

Angaben zur Produktsicherheit:

Hersteller:
Dataforth Corporation, 3331 E. Hemisphere Loop, Tucson, Arizona (AZ) 85706-5011/USA
www.dataforth.com
