SCM5B35 isolierte Messverstärker für RTD-Temperatursensoren, 4-Leiter

5B - der Standard in der industriellen Signal-Anpassung

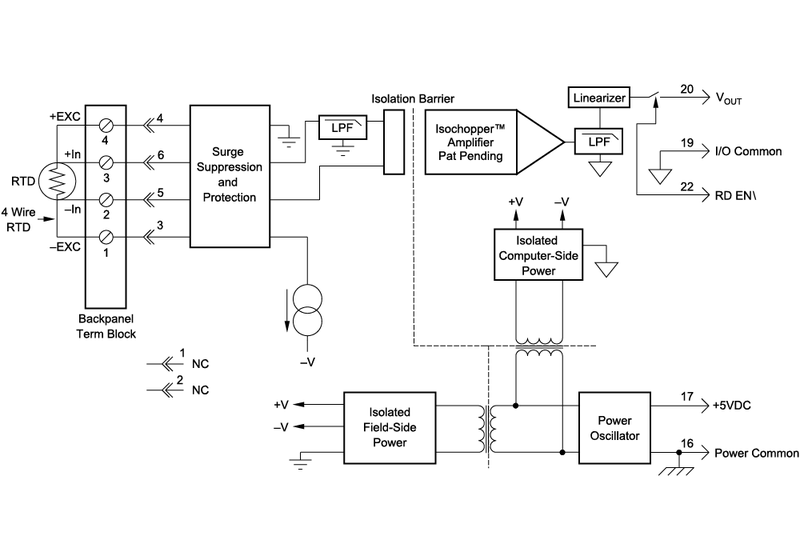

SCM5B35 isolierte RTD Messverstärker in 4-Leiter-Technik mit 4 Hz Bandbreite

SCM5B35-Module in 5B-Bauweise sind im Bereich der industriellen Signal-Konditionierung der Standard. Sie sind robust, bequem auf Modul-Träger montierbar und platzsparend.

• 4-Leiter-Eingang für Pt100, Cu10, Ni120 und Temperaturen min. -100°C bis max. +600°C.
• Module für industrielle Signal-Aufbereitung.
• Individuelle Konfiguration: Für jedes Signal ein eigenes Modul.
• Module für gängige Sensoren und Eingangs-Signale.
• Industrie-Standard-Pinbelegung (kompatible zu Serie 5B von Analog Devices bzw. Burr Brown).

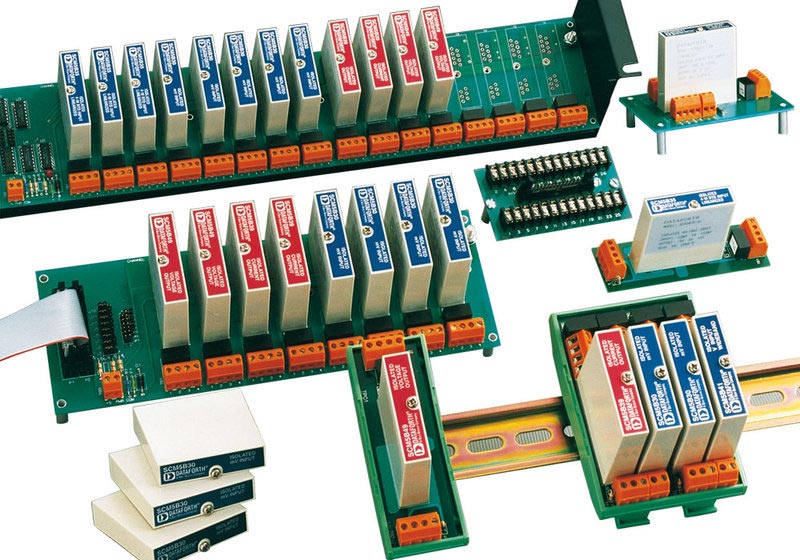

• Modul-Träger für Rack-Montage. Die Module werden einfach und sicher auf die Modul-Träger gesteckt.
• Störsichere, vergossene Gehäuse.
• 1500 V Isolation.
• Keine spezielle Software nötig.

Modell-Übersicht

Modell	RTD	Eingang	Ausgang
SCM5B35-01	Pt100	±100°C	0...5 V
SCM5B35-02	Pt100	0...+100°C	0...5 V
SCM5B35-03	Pt100	0...+200°C	0...5 V
SCM5B35-04	Pt100	0...+600°C	0...5 V
SCM5B35-05	Pt100	-100...+200°C	0...5 V
SCM5B35C-01	Cu10	0...+120°C	0...5 V
SCM5B35C-02	Cu10	0...+120°C	0...5 V
SCM5B35C-03	Cu10	0...+160°C	0...5 V
SCM5B35N-01	Ni120	0...+300°C	0...5 V
SCM5B35-01D	Pt100	±100°C	0...10 V
SCM5B35-02D	Pt100	0...+100°C	0...10 V
SCM5B35-03D	Pt100	0...+200°C	0...10 V
SCM5B35-04D	Pt100	0...+600°C	0...10 V
SCM5B35-05D	Pt100	-100...+200°C	0...10 V
SCM5B35C-01D	Cu10	0...+120°C	0...10 V
SCM5B35C-02D	Cu10	0...+120°C	0...10 V
SCM5B35C-03D	Cu10	0...+160°C	0...10 V
SCM5B35N-01D	Ni120	0...+300°C	0...10 V

---

Angaben zur Produktsicherheit:

Hersteller:
Dataforth Corporation, 3331 E. Hemisphere Loop, Tucson, Arizona (AZ) 85706-5011/USA
www.dataforth.com
