Copper Mountain SC-Serie erweiterte 2-Port VNA bis 9GHz
Vorteile der Copper Mountain SC-Serie 2-Port USB PC-VNA
- Hoher dynamischer Bereich bis zu 140 dB.
- Breiter Ausgangsleistungs-Bereich -45...+15 dBm.
- Bis zu 500.001 Messpunkt mit einer ausgezeichneten Messgeschwindigkeit von 16 µs pro Punkt.
Copper Mountain SC-Serie 2-Port erweiterte VNA bis 9 GHz

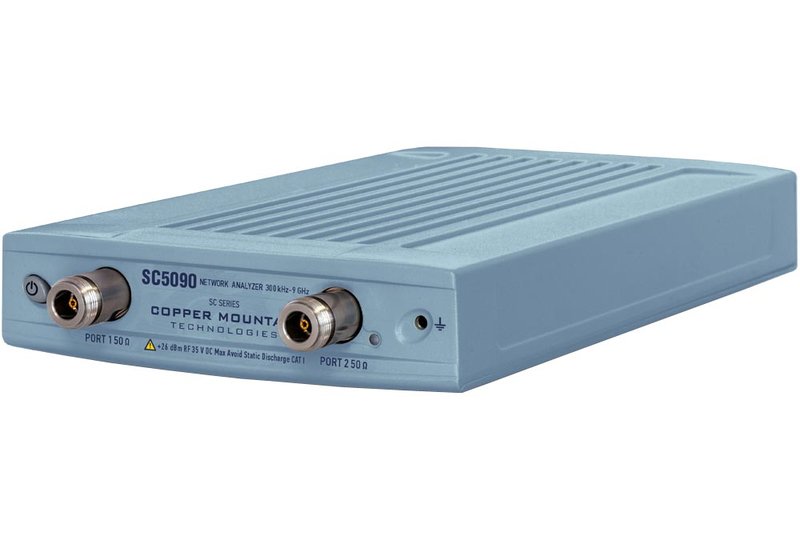

Modelle Copper Mountain SC5065, SC5090
Die Copper Mountain SC VNA-Serie umfasst kompakte, vektorieller 2-Port Netzwerk-Analysatoren mit einem ausgezeichneten Dynamikbereich, einer hohen Messgeschwindigkeit und einer hohen Ausgangsleistung, mit umfangreichen Standard-Software-Features.
Die Geräte der Copper Mountain SC VNA-Serie bestehen aus einem HF-Messmodul/Hardware und der S2-Software-Applikation (je nach Variante optionales Zubehör), die unter Windows oder Linux auf einem PC, Laptop, Tablet oder x86-Boardcomputer läuft, der über eine USB-Schnittstelle mit der Messhardware verbunden ist. Die S2-Software kann auf mehreren Computern installiert werden, wodurch die gemeinsame Nutzung des Analysator-Messmoduls erleichtert wird.
- Frequenzbereich bis 6,5 GHz oder 8 GHz.
- Gemessene Parameter S11, S21 oder S11, S21, S12, S22.
- Sweep-Typen: Lineare Frequenz, logarithmische Frequenz mit fester Ausgangs-Leistung. Linearer Leistungs-Sweep mit fester Frequenz.
- Impedanz 50 Ω.
Anwendungen
Design, Entwicklung, Verifizierung und Herstellung von Komponenten, Geräten und verschiedenen Ausrüstungen für den modernen industriellen Bedarf. Zu den relevanten Industrien gehören u. a. Telekommunikation, Automobil, IoT, Luft- und Raumfahrt und medizinische Geräte.
Modell-Übersicht
| Modell | SC5065 | SC5090 |
| Ports | 2 | 2 |
| Frequenzbereich | 300 kHz...6,5 GHz | 300 kHz...9 GHz |
| Gemessene Parameter | S11, S21, S12, S22 | S11, S21, S12, S22 |
| Sweep-Typen | Lineare Frequenz, logarithmische Frequenz mit fester Ausgangs-Leistung. Linearer Leistungs-Sweep mit fester Frequenz | Lineare Frequenz, logarithmische Frequenz mit fester Ausgangs-Leistung. Linearer Leistungs-Sweep mit fester Frequenz |
| Dynamik-Bereich (10 Hz IFBW) | 125 dB (300 kHz...1 MHz) 135 dB/typ. 138 dB (1...5 MHz) 140 dB (5 MHz...4 GHz) 138 dB/typ. 140 dB (4,0...6.5 GHz) | 125 dB (300 kHz...1 MHz) 135 dB/typ. 138 dB (1...5 MHz) 140 dB (5 MHz...4 GHz) 138 dB/typ. 140 dB (4,0...6,5 GHz) 133 dB/typ. 136 dB (6,5...8,0 GHz) 125 dB/typ. 130 dB (8 ...9 GHz) |
| Mess-Geschwindigkeit/Mess-Zeit pro Punkt | 16 µs | 16 µs |
| Einstell-Rate der Ausgangsleistung | -45...+15 dBm | -45...+15 dBm |
| Mess-Punkte | bis 500.001 | bis 500.001 |
| Schnittstelle | USB 2.0 (USB Typ B) | |
| Versorgung | Externer Netzteil-Adapter | |
| Empfohlenes Zubehör | Autom. Kal-Modul ACM2506 Kal.-Kits N911, N912, S911T Kabel und Adapter 2x C50NMNM.X, 2x C50NMNM.X + NF50, 2x C50SMNM.X Schlüssel TW-S, TW-N | Autom. Kal-Modul ACM2509 Kal.-Kits N911, N912, S911T Kabel und Adapter 2x C50NMNM.X, 2x C50NMNM.X + NF50, 2x C50SMNM.X Schlüssel TW-S, TW-N |
Die VNA und ACM werden mit Werkskalibrierungs-Zertifikaten geliefert, die keine Daten enthalten. Die Zusatzoption für ISO17025/Z540-1 akkreditierte, rückführbare Kalibrier-Zertifikate und Unsicherheiten ist verfügbar und muss bei der Bestellung angegeben werden.
