Rohde&Schwarz RTC1000-Serie Oszilloskope von 50 bis 300MHz
ab €
1.225,70
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Zubehör
Dateien/Downloads
Promotion bis 31.3.2025: Reduzierter Preis (im Vergleich zum Listenpreis) für RTC-BNDL!
Vorteile der R&S RTC1002 2+8-Kanal Mixed-Signal-Oszilloskope
- Ideal für individuelle Konfiguration: Erweiterbar in Bandbreite und verschiedenen Optionen.
- Mixed-Signal/Logik-Analysator, Generator, serielle Trigger- und Dekodieroptionen.
- Ideal für Ausbildung, hohe Stückzahlen, etc.

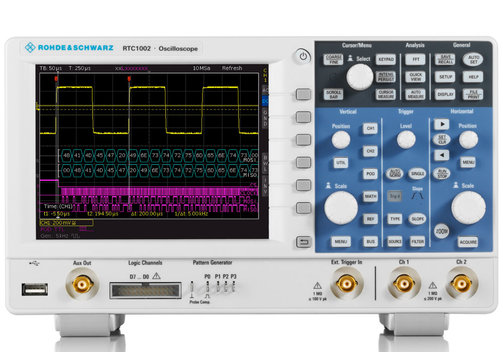

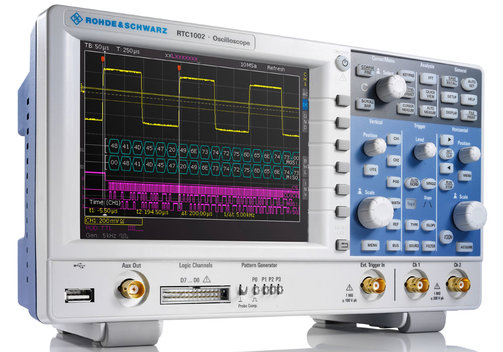

Rohde&Schwarz RTC1000-Serie Oszilloskope von 50 bis 300 MHz
Das Rohde&Schwarz Oszilloskop RTC1002 bietet hohe Empfindlichkeit und Multifunktionalität zu einem fairen Preis. Das Gerät ist ideal geeignet für eine breite Gruppe von Anwendern, von Embedded-Entwicklern über Servicetechniker bis hin zu Ausbildern. Das Basisgerät hat eine Bandbreite von 50 MHz, die in vorkonfigurierten Paketen erworben oder nachträglich auf bis zu 300 MHz aufgerüstet werden kann. Eine Mixed-Signal/MSO-Option mit 8-Kanal-Logikanalysator ist ebenfalls erhältlich.
- Vielseitige 2-Kanal-Oszilloskope mit Bandbreiten von 50, 70, 100, 200 oder 300 MHz (aufrüstbar).
- Max. Abtastrate 2 GS/s, max. Speichertiefe 2 MS.
- Wellenform-Erfassungsrate bis zu 10.000 Wfm/s.
- MSO-Option: 8 digitale Kanäle/Logik-Analysator.
- Option 8 bit/25 kHz Wellenform- und 4-bit-Mustergenerator.
- Zusätzliche Funktionen und Optionen:
Serieller Trigger und Dekodierung (I2C/SPI, UART/RS232, CAN/LIN),br>Digital-Voltmeter,
Frequenzzähler,
Maskenprüfung,
Frequenzanalyse (FFT). - Lüfterloses Design.
- USB 2.0 und LAN/Ethernet-Schnittstellen.
Modell-Übersicht
| Modell | RTC1002 | RTC1002 + RTC-B220 | RTC1002 + RTC-B221 | RTC1002 + RTC-B222 | RTC1002 + RTC-B223 |
| Bandbreite | 50 MHz | 70 MHz | 100 MHz | 200 MHz | 300 MHz |
| Analog-Kanäle | 2 | ||||
| Vertikale Auflösung | 8 bit, bis 16 bit mit High-Resolution-Dezimation | ||||
| Sample-Rate | 2 GS/s (max. Echtzeit-Sampling-Rate 2x 1 GS/s oder 1x 2 GS/s) | ||||
| Speichertiefe | 2 Mpts (2x 1 MS oder 1x 2 MS) | ||||
| Siglanerfassungsrate | Bis 10.000 Wfm/s | ||||
| Trigger | Quelle: Kanal 1, Kanal 2, Logik-Kanäle D7 bis D0 (mit RTC-B1-Option), externer Trigger-Eingang, Line; Modi: Flanke, Puls, Video, Logik, serieller Bus | ||||
| Serielle Trigger und Dekodierung | Option RTC-K1: I2C/SPI, Option RTC-K2: UART/RS232, Option RTC-K3: CAN/LIN | ||||
| Mess- und Zusatz-Funktionen | Automatische Messungen, Cursor-Messungen, Digital-Voltmeter (DC, AC+DC eff., AC eff., bis 3 Digits Auflösung, >1 MHz Bandbreite), Frequenzzähler (5 Digits Auflösung, 0,03 Hz Bandbreite), Component-Tester (Parameters: Spannung/X, Strom/Y; wählbare Frequenzen 50 H, 200 Hz), Maskentest, Signal-Mathematik, Frequenzanalyse (FFT), Referenzsignale | ||||
| Digital-Kanäle | Option RTC-B1: 8 Kanäle, max. 300 MHz, 1 GS/s für jeden Kanal, 1 MS Speichertiefe für jeden Kanal | ||||
| Funktions- und Mustergenerator | Option RTC-B6: 1 Kanal, 8 bit Auflösung, 978 kS/s, max. 50 kHz (Sinus), Signalformen: Sinus, Rechteck, Puls, Rampe/Dreieck; 4 bit Mustergenerator; Funktionen: Bus-Signal-Quelle 4-bit Zähler, programmierbar 4-bit Muster; Bus-Signal-Quelle SPI, I2C, UART, CAN, LIN; programmierbare Muster: Sample-Zeit 20 ns bis 42 s, auf/ab, Speichertiefe 2048 Samples, Musterleerlaufzeit 20 ns bis 42 s | ||||
| Anzeige | 6,5"/16,5 cm VGA Farb-Display, 640 x 480 Pixel (VGA) | ||||

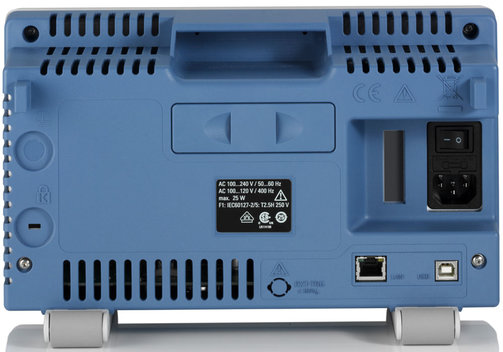

| Schnittstellen | 1x USB 2.0 Typ A (nur USB-Drives), 1x USB 2.0 Device Typ B; LAN/Ethernet RJ45 | ||||
| Abmessungen (mm) | 285 x 175 x 140; 1,7 kg | ||||
Erhältlich Oszilloskop-Pakete
| Model | Oszilloskop | Bandbreiten-Upgrade | Zusätzliche Optionen im Paket | |
| RTC1002 | 1335.7500.02 | RTC1002 Oszilloskop (1335.7500K02) | - | 2x Tastkopf RT-ZP03 |
| RTC1002EDU | 1335.7500P92 | RTC1002 Oszilloskop 50 MHz (1335.7500K02), EDU edition | - | SRTC-PK1 Applikations-Paket (I2C/SPI, UART/RS232, CAN/LIN Trigger und Dekodierung), RTB-B6 (Funktionsgenerator) |
| RTC1K-52 | 1335.7500P02 | RTC1002 Oszilloskop 50 MHz (1335.7500K02) | - | RTC-B6 Funktionsgenerator |
| RTC1K-52M | 1335.7500P03 | RTC1002 Oszilloskop 50 MHz (1335.7500K02) | - | RTC-B6 Funktionsgenerator, RTC-B1 Mixed-Signal |
| RTC1K-72 | 1335.7500P72 | RTC1002 Oszilloskop (1335.7500K02) | 70 MHz | RTC-B6 Funktionsgenerator |
| RTC1K-72M | 1335.7500P73 | RTC1002 Oszilloskop (1335.7500K02) | 70 MHz | RTC-B6 Funktionsgenerator, RTC-B1 Mixed-Signal |
| RTC1K-102 | 1335.7500P12 | RTC1002 Oszilloskop (1335.7500K02) | 100 MHz | RTC-B6 Funktionsgenerator |
| RTC1K-102M | 1335.7500P13 | RTC1002 Oszilloskop (1335.7500K02) | 100 MHz | RTC-B6 Funktionsgenerator, RTC-B1 Mixed-Signal |
| RTC1K-202 | 1335.7500P22 | RTC1002 Oszilloskop (1335.7500K02) | 200 MHz | RTC-B6 Funktionsgenerator |
| RTC1K-202M | 1335.7500P23 | RTC1002 Oszilloskop (1335.7500K02) | 200 MHz | RTC-B6 Funktionsgenerator, RTC-B1 Mixed-Signal |
| RTC1K-302 | 1335.7500P32 | RTC1002 Oszilloskop (1335.7500K02) | 300 MHz | RTC-B6 Funktionsgenerator |
| RTC1K-302M | 1335.7500P33 | RTC1002 Oszilloskop (1335.7500K02) | 300 MHz | RTC-B6 Funktionsgenerator, RTC-B1 Mixed-Signal |
| RTC1K-COM2 | 1335.7500P97 | RTC1002 Oszilloskop (1335.7500K02) | 300 MHz | RTC-B1 Mixed-Signal, RTC-PK1 Applikations-Paket (I2C/SPI, UART/RS232, CAN/LIN Trigger und Dekodierung), RTC-B6 Funktionsgenerator |
| RTC-BNDL | 1335.7500P98 | RTC1002 Oszilloskop (1335.7500K02) | 300 MHz | RTC-PK1 Applikations-Paket (I2C/SPI, UART/RS232, CAN/LIN Trigger und Dekodierung) |
Options-Übersicht
| Modell | Beschreibung | ||
| RTC-B1 | 1335.7281.02 | Mixed-Signal, max. 300 MHz, 1 GS/s | Hardware-Option mit Software-Lizenz |
| RTC-B1 | 1335.7281.03 | Mixed-Signal, max. 300 MHz, 1 GS/s | Hardware-Option mit unregistrierte Lizenz |
| RTC-B220 | 1335.7300.02 | Bandbreite-Upgrade 70 MHz | Software-Lizenz |
| RTC-B220 | 1335.7300.03 | Bandbreite-Upgrade 70 MHz | Unregistrierte Lizenz |
| RTC-B221 | 1335.7317.02 | Bandbreite-Upgrade 100 MHz | Software-Lizenz |
| RTC-B221 | 1335.7317.03 | Bandbreite-Upgrade 100 MHz | Unregistrierte Lizenz |
| RTC-B222 | 1335.7275.02 | Bandbreite-Upgrade 200 MHz | Software-Lizenz |
| RTC-B222 | 1335.7275.03 | Bandbreite-Upgrade 200 MHz | Unregistrierte Lizenz |
| RTC-B223 | 1335.7323.02 | Bandbreite-Upgrade 300 MHz | Software-Lizenz |
| RTC-B223 | 1335.7323.03 | Bandbreite-Upgrade 300 MHz | Unregistrierte Lizenz |
| RTC-B6 | 1335.7298.02 | Funktions- und Mustergenerator, 1 Analog-Kanal, 4 digital-Kanäle, 50 kHz Bandbreite, 978 kS/s | Software-Lizenz |
| RTC-B6 | 1335.7298.03 | Funktions- und Mustergenerator, 1 Analog-Kanal, 4 digital-Kanäle, 50 kHz Bandbreite, 978 kS/s | Unregistrierte Lizenz |
| RTC-K1 | 1335.7230.02 | I2C/SPI seriell Trigger und Dekodierung | Software-Lizenz |
| RTC-K1 | 1335.7230.03 | I2C/SPI seriell Trigger und Dekodierung | Unregistrierte Lizenz |
| RTC-K2 | 1335.7246.02 | UART/RS232 seriell Trigger und Dekodierung | Software-Lizenz |
| RTC-K2 | 1335.7246.03 | UART/RS232 seriell Trigger und Dekodierung | Unregistrierte Lizenz |
| RTC-K3 | 1335.7252.02 | CAN/LIN seriell Trigger und Dekodierung | Software-Lizenz |
| RTC-K3 | 1335.7252.03 | CAN/LIN seriell Trigger und Dekodierung | Unregistrierte Lizenz |
| RTC-PK1 | 1335.7330.02 | Applikations-Paket, enthält RTC-K1, 2 und 3 (I2C/SPI, UART/RS232 und CAN/LIN Trigger und Dekodierung), RTB-B6 Funktionsgenerator | Software-Lizenz |
| RTC-PK1 | 1335.7330.03 | Applikations-Paket, enthält RTC-K1, 2 und 3 (I2C/SPI, UART/RS232 und CAN/LIN Trigger und Dekodierung), RTB-B6 Funktionsgenerator | Unregistrierte Lizenz |
| RTC-Z3 | 1333.0867.02 | Schutz- und Transport-Koffer | Hardware |
Angaben zur Produktsicherheit:
Hersteller:
Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 München/DEU
www.rohde-schwarz.com
