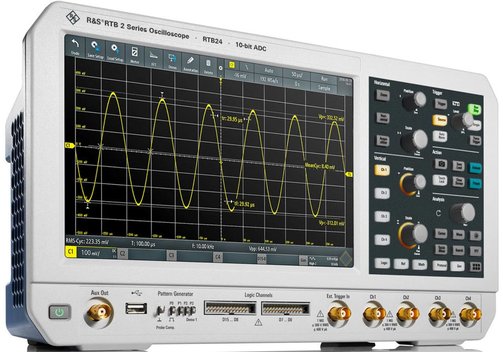

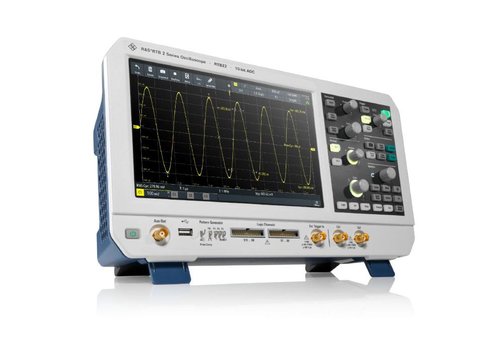

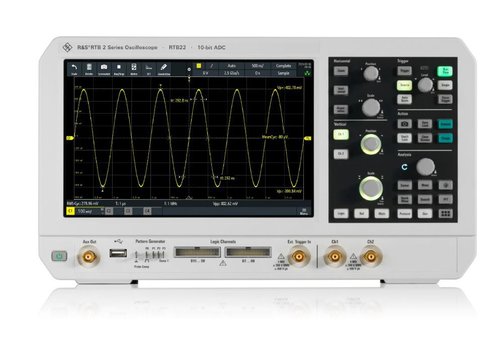

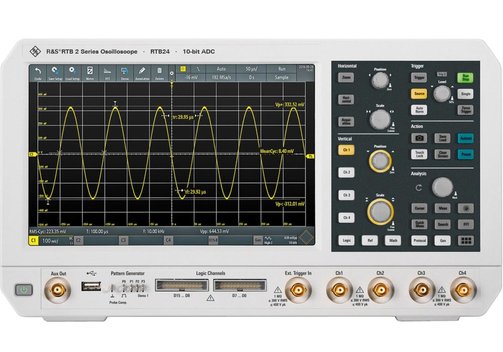

Rohde&Schwarz RTB2 Serie 10-bit Oszilloskope von 70 bis 300MHz
Vorteile der 2/4+16-Kanal-Mixed-Signal-Oszilloskope R&S RTB22/RTB24
- Individuelle Konfigurationen: 2 oder 4 Kanäle, erweiterbare Bandbreite und verschiedene Optionen.
- Mixed-Signal-Option mit 16 Logik-Kanälen; Arbiträr-Signal-Generator serienmäßig.
- Optionen für serielle Triggerung und Dekodierung und Bode-Plot.

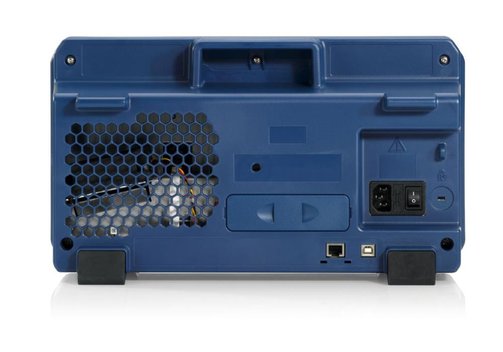

Rohde&Schwarz RTB2 Serie 10-bit-Oszilloskop von 70 bis 300 MHz
Das Rohde&Schwarz RTB2 ist der Nachfolger des RTB2000 Oszilloskops. Es bietet solide Spezifikationen, die es zu einem vielseitigen Werkzeug für Ingenieure und Ausbilder machen. Es verfügt über Bandbreitenoptionen von 70 MHz bis 300 MHz, wobei ein 10-bit-ADC (A/D-Wandler) eine hochauflösende Signalerfassung ermöglicht. Das Gerät unterstützt Abtastraten bis 2,5 GS/s und verfügt über einen Speicher von 10 Mpoints (erweiterbar auf 20 Mpoints). Das Oszilloskop ist in 2- und 4-Kanal-Modellen erhältlich, die beide MSO-fähig sind und um 16 digitale Kanäle erweitert werden können. Zur Standardausstattung gehören ein 25-MHz-Arbiträr-Signalgenerator, ein segmentierter Speicher für die Erfassung von bis zu 13.000 Segmenten und ein großer kapazitiver 10,1"/25,7 cm-Touchscreen für eine intuitive Bedienung.
- 2- oder 4-Kanal-Oszilloskope mit Bandbreiten von 70, 100, 200 oder 300 MHz.
- Max. Abtastrate 1,25 GS/s (normal)/2,5 GS/s (interleaved), 10 Mpoints Speichertiefe, max. 20 MPunkte.
- ADC-Auflösung 10 bit.
- Signalerfassungsrate bis 50.000 Wfms/s.
- MSO-Option: 16 digitale Kanäle/Logik-Analysator.
- 14 bit/25 MHz Arbitraär-Signalgenerator.
- Zusätzliche Funktionen und Optionen:
Serieller Trigger und Dekodierung (I2C/SPI, UART/RS232, CAN/LIN),
Digital-Voltmeter,
Frequenzzähler,
Maskentest,
Frequenzanalyse (FFT),
Bode-Plot-Analyse (Frequenzgang). - 10,1"/25,7 cm WXGA mit kapazitivem Touch.
- USB 2.0 und LAN/Ethernet-Schnittstellen.
Modell-Übersicht
Basis-Modell | R&S RTB22 | R&S RTB24 | ||||||
Upgrades | - | R&S RTB-B221 | R&S RTB-B222 | R&S RTB-B223 | - | R&S RTB-B241 | R&S RTB-B242 | R&S RTB-B243 |
Bestellnummer | 1333.1005.02 | +1333.1163.02 | +1333.1170.02 | +1333.1186.02 | 1333.1005.04 | +1333.1257.02 | +1333.1263.02 | +1333.1270.02 |
Vorkonfigurierte Pakete | R&S RTB22-70 1333.1005P40 | R&S RTB22-100 1333.1005P41 | R&S RTB22-200 1333.1005P42 | R&S RTB22-300 1333.1005P43 | R&S RTB24-70 1333.1005P50 | R&S RTB24-100 1333.1005P51 | R&S RTB24-200 1333.1005P52 | R&S RTB24-300 1333.1005P53 |
Analog-Kanäle | 2 | 4 | ||||||
Bandbreite | 70 MHz | 100 MHz | 200 MHz | 300 MHz | 70 MHz | 100 MHz | 200 MHz | 300 MHz |
Vertikale Auflösung | 10 bit, bis 16 bit mit High-Resolution-Modus | |||||||
Samplerate | 1,25 GS/s, 2,5 GS/s im Interleaved-Modus | |||||||
Speichertiefe | 10 Mpoints, 20 Mpoints im Interleaved-Modus; max. 262 Mpoints mit segmentiertem Speicher | |||||||
Signalerfassungsrate | 50.000 Wfm/s (300.000 Wfm/s im schnellen, segmentierten Speicher-Modus) | |||||||
Trigger | Flanke, Breite, Video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), Muster, Runt, Anstiegs-/Abfallzeit, serieller Bus, Timeout, Netz; inkl. mit seriellen Bus-Optionen: I2C, SPI, UART/RS232/RS422/RS485, CAN/LIN | |||||||
Serielle Protokoll-Triggerung und Decoding | Optionen -K1, -K2, -K3: I2C, SPI, UART/RS232/RS422/RS485, CAN/LIN | |||||||
Mess- und Zusatzfunktionen | QuickMeas: Spitze-Spitze Spannung, pos. Spitze, neg. Spitze, Anstiegs-/Abfallzeit, Mittelwert, Effektivwert, Zeit, Periode, Frequenz; Signal-Mathematik Addition, Subtraktion, Multiplikation, Division, FFT; Maskentest | |||||||
Digital-Kanäle | Option -B1: 16 (2 Logic-Probes), max. Samplerate 1,25 GS/s, Erfassungsspeicher 10 MS | |||||||
Arbiträr-Signalgenerator | 1 Kanal, Samplerate 250 MS/s, 14 bit; Signalformen: Sinus (0,1 Hz...25 MHz), Puls/Rechteck (0,1 Hz...10 MHz), Rampe/Dreieck (0,1 Hz...1 MHz), Rauschen (max. 25 MHz), arbiträr (10 MS/s, 16 kpoints | |||||||
Anzeige | 10,1"/25,7 cm WXGA TFT Farb-Display (1280x800 pixel), Touchscreen | |||||||
Schnittstellen | USB Host mit MTP, USB Device, LAN, Webserver für Remote-Display und -Betrieb | |||||||
Abmessungen (mm) | 390 x220 x152; 2,5 kg |
Optionen, Upgrades
Modell | Beschreibung | ||||
RTB2-B1 | 1801.8421.02 | MSO, Set aus 2 Logic-Probes, 300 MHz (+ 16 Digital-Kanäle) | |||
RTB2-K1 | Bestandteil von -PK1 | I2C/SPI serielle Triggerung und Decodierung | |||
RTB2-K2 | Bestandteil von -PK1 | UART/RS232/RS422/RS485 serielle Triggerung und Decodierung | |||
RTB2-K3 | Bestandteil von -PK1 | CAN/LIN serielle Triggerung und Decodierung | |||
RTB2-K36 | Bestandteil von -PK1 | Frequenzgang-Analyse (Bode-Plot) | |||
RTB2-PK1 | 1801.8438.02 | Applikationspaket bestehend aus den Optionen -K1, -K2, -K3, -K36 |
Zubehör - Tastköpfe etc.
Modell | Beschreibung | ||||
RT-ZP03S | 1803.1001.02 | Single-ended passiver Tastkopf 300 MHz, 10:1, 10 MΩ, 400 V, 12 pF | |||
RT-ZP05S | 1333.2401.02 | Single-ended passiver Tastkopf 500 MHz, 10 MΩ, 10:1, 300 V, 10 pF, 5 mm | |||
RT-ZP10 | 1409.7550.00 | Single-ended passiver Tastkopf 500 MHz, 10 MΩ, 10:1, 400 V, 9.5 pF | |||
RT-ZP1X | 1333.1370.02 | Single-ended passiver Tastkopf 38 MHz, 1 MΩ, 1:1, 55 V, 39 pF | |||
RT-ZH03 | 1333.0873.02 | Single-ended passiver Hochspannungs-Tastkopf 250 MHz, 100:1, 100 MΩ, 850 V, 6.5 pF | |||
RT-ZH10 | 1409.7720.02 | Single-ended passiver Hochspannungs-Tastkopf 400 MHz, 100:1, 50 MΩ, 1000 V, 7.5 pF | |||
RT-ZH11 | 1409.7737.02 | Passiver Hochspannungs-Tastkopf 400 MHz, 1000:1, 50 MΩ, 1000 V, 7.5 pF | |||
RT-ZC02 | 1333.0850.02 | Strom-Tastkopf 20 kHz, AC/DC, 10 A/1000 A | |||
RT-ZC03 | 1333.0844.02 | Strom-Tastkopf 100 kHz, AC/DC, 30 A | |||
RT-ZC10 | 1409.7750.02 | Strom-Tastkopf 10 MHz, AC/DC, 150 A | |||
RT-ZC20 | 1409.7766.02 | Strom-Tastkopf 100 MHz, AC/DC, 30 A | |||
RT-ZC30 | 1409.7772.02 | Strom-Tastkopf 120 MHz, AC/DC, 5 A | |||
RT-ZA13 | 1409.7789.02 | Stromversorgung für Strom-Tastköpfe | |||
RT-ZL03 | 1333.0715.02 | Aktive 8-Kanal Logic-Probe (MSO) | |||
HZ22 | 3594.4015.02 | Tastkopf-Zubehör: 50 Ω Durchführungsabschluss | |||
RT-ZA19 | 1335.7875.02 | Tastkopf-Zubehör: Tastkopf-Tasche/Etui | |||
RTB-Z1 | 1333.1728.02 | Allgemeines Zubehör: Frontabdeckung | |||
RTB-Z3 | 1333.1734.02 | Allgemeines Zubehör: Transport-Tasche | |||
RTB-Z4 | 1335.9290.02 | Allgemeines Zubehör: Transport-Koffer | |||
ZZA-RTB2K | 1333.1711.02 | Allgemeines Zubehör: Rack-Einbau-Kit |
