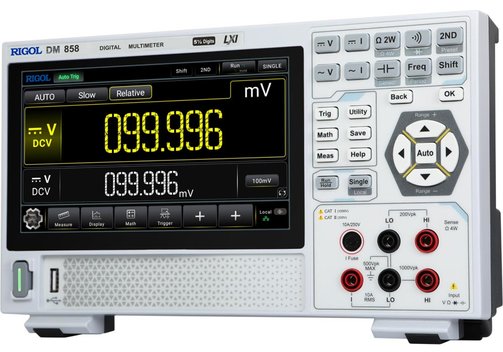

Rigol DM858 5½ Digit Digital-Multimeter mit Touchscreen
Vorteile der DM858 Tisch-Multimeters bis 125 Messwerten/s
- 5,5 Digits, max. 125 Messwerten/s, Genauigkeit 0,03% DCV (1 Jahr).
- Übersichtlicher, klarer Touchscreen; USB und LAN.
- Datenerfassungsspeicher bis 500.000 Punkte.
Rigol DM858 5½ Digit Digital-Multimeter mit Touchscreen
Die Rigol-Digitalmultimeter (DMM) der Serie DM858 sind Tischgeräte mit 5,5-stelliger Auflösung, einer Geschwindigkeit von max. 125 Messwerten/s, einem Datenerfassungsspeicher von 500.000 Punkten und einer Genauigkeit von 0,03% DCV (1 Jahr). Das DMM bietet 11 Messfunktionen für Eingangssignale, 5 mathematische Operationen und 3 grafische Anzeigetypen. Die Geräte verfügen über einen 7"/17,8 cm großen Touchscreen, USB- und LAN-Schnittstellen (Standard) sowie Web Control-Funktion.
- Vielseitiges Digitalmultimeter mit 5½-stelliger Messwertauflösung.
- Max. Ableserate: 125 Messwerte/s.
- Speicher für bis zu 500.000 Punkte zur Aufzeichnung und Analyse weiterer Daten.
- Messung von AC-Spannung und AC-Strom (echter Effektivwert).
- Eingebauter Speicher für 10 Gruppen von Daten und 10 Gruppen von Einstellungen.
- Starke mathematische Funktionen, die verschiedene Anwendungsprotokolle unterstützen.
- 7"/17,8 cm Farb-Touchscreen zur gleichzeitigen Anzeige von zwei Messergebnissen.
- Typ-C-Schnittstelle zum Aufladen; kompakte Größe, die Platz auf Schreib-/Labortisch spart.
- Standard-USB- und LAN-Schnittstellen, die Web-Steuerung unterstützen.
Modell-Übersicht

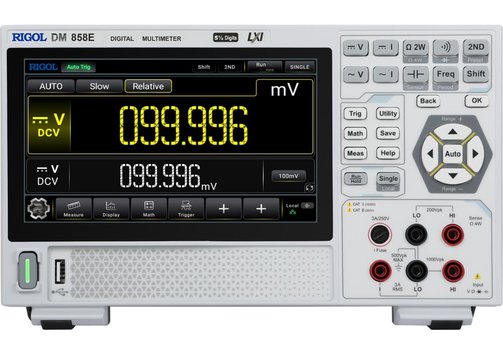

| Modell | DM858 | DM858E |
| Auflösung der Anzeige | 5½ Digits | 5½ Digits |
| Ableserate | 125 Ablesungen/s | 80 Ablesungen/s |
| DCV-Genauigkeit (1 Jahr) | 0,030% | 0,060% |
| Anzahl der Punkte im Datenerfassungsspeicher | 500.000 | 20.000 |
| Max. Strommessbereich | 10 A | 3 A |
| Max. Kapazitätsmessbereich | 10 mF | 1 mF |
| Messungen | Gleichspannung, Gleichstrom, Widerstand (2-/4-Leiter), Diodentest, Kurzschlusstest, Echt-Effektiv-Wechselspannung, Echt-Effektiv-Wechselstrom, Frequenz/Periode, Kapazität, Temperatursensor (Thermoelemente J, K, T, E, R, S, B, N; RTD 385 (0,00385), 389 (0,00389), 391 (0,00391), 392 (0,00392) Temperaturkoeffizient; thermisch: 2,2 kΩ, 3 kΩ, 5 kΩ, 10 kΩ, 30 kΩ Widerstandskoeffizient; benutzerdefinierter Sensor: Unterstützt DCV, DCI, 2-Draht-Widerstand, 4-Draht-Widerstand und Frequenzsensoren | |
| Trigger-Quelle | Auto, einzeln, extern | |
| Mathematische Funktionen | dBm, dB, relativ, Statistik (Maximum/Minimum/Mittelwert/Standardabweichung), Grenzwert, Histogramm, Balkendiagramm und Trend | |
| Spannungsversorgung | Typ-C-Schnittstelle, 12 VDC, 3 A; Verbrauch 10 W (max.) | |
| Anzeige | 7"/17,8 cm LCD-Farb-Touchscreen | |

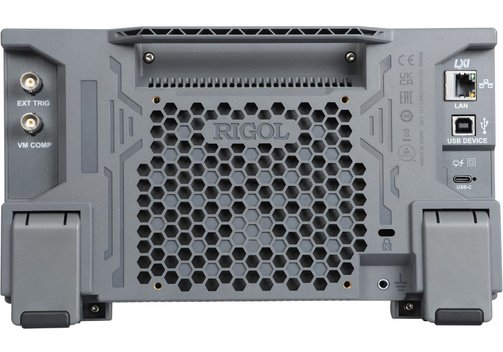

| Schnittstellen | USB Host und Device, LAN/Ethernet (10/100 Base-T, unterstützt LXI-C) | |
| Abmessungen (mm) | 266 x 165 x 80; <2 kg | |
Lieferumfang: DM 585 oder 585E, Netzadapter, 2x ALLIGATORCLIP-DMM Krokodilklemmen (schwarz und rot), 2x LD-DM Digitalmultimeter Teststifte (schwarz und rot), 2x Ersatz-Sicherungen: AC, 250 V, F10 A (DM868) oder AC, 250 V, F3,15 A (DM858E).
Optionales Zubehör: KELVINTESTCLIP-DMM Kelvin-Testclip, CB-USBA-USBB-FF-150 USB-Kabel (150 cm).
Häufig gestellte Fragen:
Frage: Wodurch unterscheidet sich das Rigol DM858 von anderen Digital-Multimetern?
Antwort:
- Touchscreen: Während bei Oszilloskopen, Spektrum-Analysatoren und VNA der Touchscreen inzwischen nahezu zum Standard geworden ist, findet man noch relativ wenige DMM mit dieser Ausstattung. Inzwischen ist eine intuitive Touch-Bedienung von Geräten durch Gestensteuerung vom Smartphone her allerdings so gängig, dass es sich anbietet, auch immer mehr Messgeräte-Kategorien damit auszustatten, soweit es Sinn macht und eine bequemere Bedienung erlaubt. Daher besitzt das Rigol DM858 ein 7"/17.8 cm großes, grafisches Touch-Display, mit dem neben der numerischen Darstellung der Messergebnisse, auch eine Visualisierung der Daten als Trend-Plot, Histogramm oder Balkengrafik möglich ist.

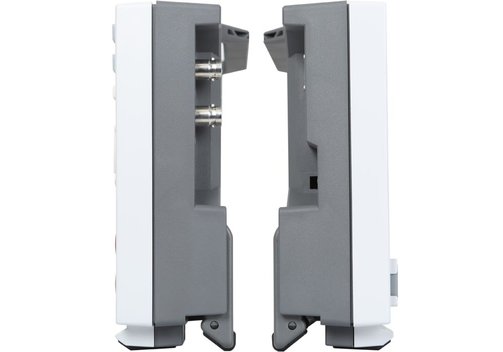

- Bauform: Bedingt durch das größere Display ähnelt das Rigol DM800 von seiner "Optik" her eher einem Oszilloskop als eine klassischen DMM. Dabei ist es jedoch sehr flach (266 x 165 x 80 (mm, BxHxT)) und leicht (<2 kg) und damit auch gut transportabel und geeignet für den mobilen Einsatz.
- Versorgung: Statt auf ein eingebautes Netzteil (das internen Platz kostet) oder ein dediziertes externes Netzteil (das leicht verloren gehen kann) setzt das Rigol DM858 auf USB: Es kann über seine USB Typ-C Schnittstelle mit einem handelsüblichen USB-Netzteil mit Strom versorgt werden (Power-Interface Typ-C, DC 12 V/3 A, max 10 W).
Frage: Was sind die wichtigsten Eckdaten des DM858?
Antwort: In Stichworten - 5,5 Digit Auflösung, 125 Messungen/s, Datenlogging bis 500.000 Punkte und Messen der Messgrößen DC und AC Spannung, DC und AC Strom, AC echter Effektivwert, 2- und 4-Draht Widerstand, Frequenz, Periode, Kontinuität/Durchgang, Diode, Kapazität und Sensor-Messungen (Temperatur: Thermoelement J, K, T, E, R, S, B, N, RTD, Thermisch, vom Anwender definierbare DCV-, DCI-, 2-4-Draht- und Frequenz-Sensoren).
Angaben zur Produktsicherheit:
Hersteller:
RIGOL Technologies CO., LTD., No.8 Ke Ling Road, Suzhou New District 21516/CHN
www.rigol.com
(EU-Niederlassung Deutschland)
