Rigol DHO5000 Serie digitale 12bit, 1GHz Oszilloskope bis 8 Kanäle
Vorteile der DHO5000 Serie bis 1.000.000 Wfms/s
- Mehrkanalig: 4 oder 8 analoge Kanäle.
- Hohe 12-bit-Auflösung, bis 1 GHz Bandbreite und 4 GS/s Echtzeit-Abtastrate.
- Großer Touchscreen und verschiedene Optionen/Upgrades.
Rigol DHO Serie digitale 12 bit, 1 GHz Oszilloskope bis 8 Kanäle
Rigol DHO5054, DHO5104, DHO5058, DHO5108 Digital-Speicher-Oszilloskope/DSO

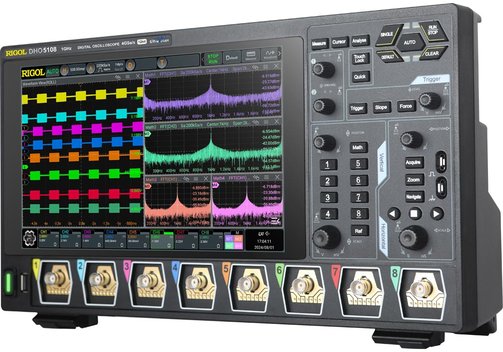

Basierend auf der eigens entwickelten technischen Plattform Centaurus bieten die Oszilloskope der Serie DHO5000 von Rigol eine Erfassungsrate von 1.000.000 Wfms/s (im schnellen Aufzeichnungsmodus), eine Speichertiefe von 500 MPts, eine Auflösung von 12 bit, ein ausgezeichnetes Grundrauschen und eine vertikale Messgenauigkeit, die den Anforderungen an eine höhere Genauigkeit gerecht wird. Die Modelle sind mit 4 oder 8 analogen Kanälen erhältlich. Sie unterstützen einen zusätzlichen Arbiträr-Funktionsgenerator (AFG-Option), digitale Signalanalyse, Bode-Plot und vieles mehr.
- Digitales Speicheroszilloskop mit 4 oder 8 analogen Kanälen.
- Bis 500 MHz oder 1 GHz analoge Bandbreite.
- Bis 4 GS/s Echtzeit-Abtastrate.
- 12 bit vertikale Auflösung.

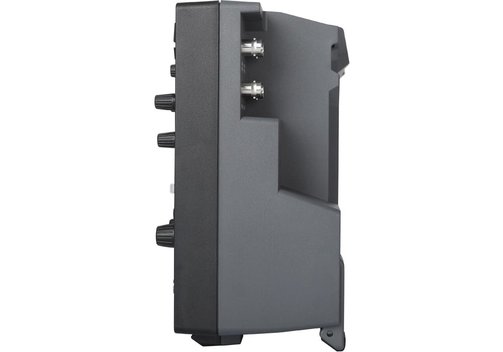

- Kompakter Aufbau.

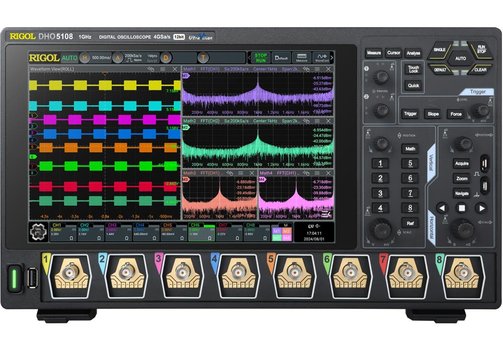

- 10,1"/25,7 cm hochauflösender Touchscreen.
- Batteriebetrieb möglich.
Modell-Übersicht
| Modell | DHO5054 | DHO5104 | DHO5058 | DHO5108 | MHO5054 | MHO5104 | MHO5056 | MHO5106 |
| Bandbreite | 500 MHz | 1 GHz | 500 MHz | 1 GHz | 500 MHz | 1 GHz | 500 MHz | 1 GHz |
| Analog-Kanäle | 4 | 4 | 8 | 8 | 4 | 4 | 6 | 6 |
| Max. Sample-Rate | 4 GS/s alle Kanäle | 4 GS/s (Einzelkanal und Halbkanal), 2 GS/s (Vollkanal) | 4 GS/s (Einzelkanal und Halbkanal), 2 GS/s (Vollkanal) | |||||
| Auflösung | 12 bit | 12 bit | ||||||
| Max. Speichertiefe | 500 Mpts (Einzelkanal und Halbkanal), 250 Mpts (Vollkanal) | |||||||
| Max. Signalerfassungsrate | 200.000 Wfms/s (im Vektor-Modus), 1.000.000 Wfms/s (im Record-Modus) | |||||||
| Max. Signal-Frame-Recording | Max. 500.000 Frames | |||||||
| MSO/Mixed-Signal | - | 16 Digital-/Logik-Kanäle | ||||||
| Trigger | Standard: Flanke, Impuls, Steigung, Video, Muster, Dauer, Timeout, Run, Fenster, Verzögerung, Setup/Hold, n-te Flanke, I2C, SPI und RS232/UART; Option: CAN, CAN-FD, LIN, FlexRay, I2S und MIL-STD-1553 | |||||||
| Zusätzliche Funktionen | Tastkopferkennung (Rigol-Tastkopf); Suchen & Navigieren; Wellenform-Mathematik; serielle Dekodierung (vier Protokolltypen können gleichzeitig dekodiert und aktiviert werden; Standard: parallel, RS232/UART, I2C und SPI, Option: LIN, CAN, CAN-FD, FlexRay, I2S und MIL-STD-1553); Bode-Plot (nur MHO); digitales Voltmeter (Quelle: beliebiger Analogkanal, Funktionen: DC, AC+DC Effektivwert, AC Effektivwert, Auflösung ACV/DCV: 4 bit); hochpräziser Frequenzzähler (Quelle: beliebiger Analogkanal und EXT, Messung von Frequenz, Periode, Totalisator; Zählerauflösung 3 - 6 Stellen, benutzerdefiniert, maximale Frequenz = maximale analoge Bandbreite oder 500 MHz, je nachdem, was kleiner ist; Totalisator: 48 bit, zählt die Anzahl der steigenden Flanken; Zeitreferenz: interne Referenz) | |||||||
| Signalgenerator (Option, nur MHO) | Arbiträr-Funktionsgenerator (AFG), 2 Kanäle, Abtastrate 1 GS/s, vertikale Auflösung 16 bit, max. Frequenz 50 MHz; Grundsignalformen: Sinus, Rechteck, Rampe, DC, Rauschen; eingebaute Signalformen: DC, Sinc, exp. Anstieg/Abfall, ECG, Gauss, Lorentz und Haversine; benutzerdefinierte Signalform: Frequenzbereich 1 µHz...10 MHz, Signallänge 2 pts...16 kpts; Modulationen: AM, FM, PM | |||||||

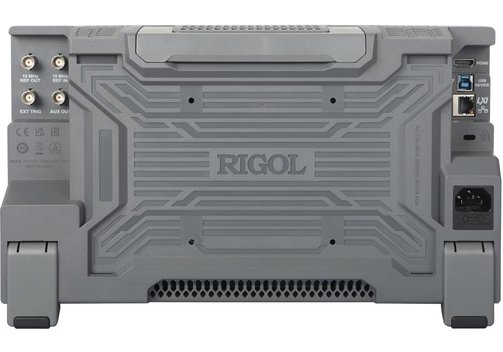

| Anschlüsse | Analoge Kanäle: 4/6/8 BNC; digitale Kanäle (nur MHO) 4x Adaption mit PLA3204; zusätzlich: EXT TRIG (BNC), AUX OUT (BNC), 10 MHz Referenztakt-Eingang (BNC)/Ausgang (BNC), Tastkopf-Kompensationsausgang | |||||||
| Prozessorsystem | Cortex-A72 1,8 GHz + Cortex-A53 1,4 GHz 6-Core, Systemspeicher 4 GB RAM, Android-Betriebssystem, interner nichtflüchtiger Speicher 8 GB | |||||||
| Anzeige | 10,1"/25,7 cm hochauflösender kapazitiver Multi-Touch-Bildschirm, 1280x800, 16:9; HDMI HD-Videoausgang | |||||||
| Schnittstellen | 1x USB 3.0 Host, 1x USB 3.0 Device, 1x LAN/Ethernet 107100/1000 Base-T (LXI-C unterstützt), Web-Fernsteuerung; SCPI-Befehlssatz | |||||||
| Abmessungen (mm) | 335 x 235 x 154; 5,3 kg | |||||||
Lieferumfang: Rigol DHO 5054, 5104, 5058, 5108, Netzkabel, USB-Kabel, 4x/8x (je nach Kanalzahl des bestellten Modells) RP3500A passiver HighZ-Tastkopf (500 MHz).
Optionen, Upgrades und Zubehör
| Modell | Beschreibung |
| PLA3204 | Set 4-Kanal Logik-Analysator-Tastköpfe für MHO-Serie |
| DHO5004-BWU5T10 | 500 MHz-zu-1 GHz Upgrade-Option für 4-Kanal DHO-Modell) |
| DHO5008-BWU5T10 | 500 MHz-zu-1 GHz Upgrade-Option für 8-Kanal DHO-Modell) |
| MHO5004-BWU5T10 | 500 MHz-zu-1 GHz Upgrade-Option für 4-Kanal MHO-Modell) |
| MHO5006-BWU5T10 | 500 MHz-zu-1 GHz Upgrade-Option für 6-Kanal MHO-Modell) |
| DHO5000-AUTOA | CAN/CAN-FD/LIN Bus-Trigger- and Analyse-Option |
| MHO5000-AUTOA | |
| DHO5000-AEROA | MIL-STD-1553 Bus-Trigger- and Analyse-Option |
| MHO5000-AEROA | |
| DHO5000-FLEXA | FlexRay Serial Bus-Trigger- and Analyse-Option |
| MHO5000-FLEXA | |
| DHO5000-AUDIOA | I2S Bus-Trigger- and Analyse-Option |
| MHO5000-AUDIOA | |
| MHO5000-AWG | Option: Integrierter 2-Kanal 50 MHz Signalgenerator |
| DHO5000-PWRA | Power-Analyse-Option |
| MHO5000-PWRA | |
| DHO5000-BND | Funktions- und Applikations-Paket-Option, enthält AUTOA/AEROA/FLEXA/AUDIOA/PWRA |
| MHO5000-BND |
