Zubehör für die Red Pitaya Serie
Red Pitaya Erweiterungsmodule
Modell-Übersicht
| Modell | Beschreibung | |

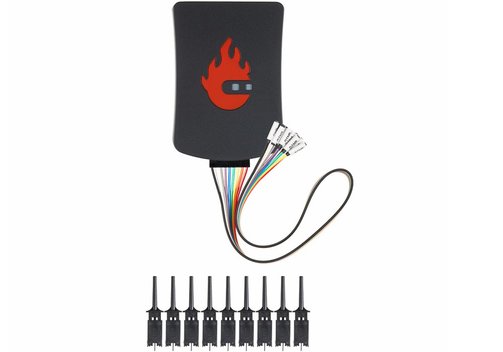

| Logic Analyzer Extension Module | IZD0015 | Zusatzmodul, das kompatible Red Pitaya-Geräte in einen Logik-Analysator mit acht Eingängen verwandelt. Das Logik-Analysator-Modul ermöglicht nicht nur den Anschluss der mitgelieferten Logik-Sonden, sondern schützt auch die digitalen Eingänge des Red Pitaya-Geräts vor Überspannungen. Enthält: Logik-Analysator-Platine im Aluminium-Gehäuse, 8-Kanal-Logik-Analysator-Sonden mit Kabel. |

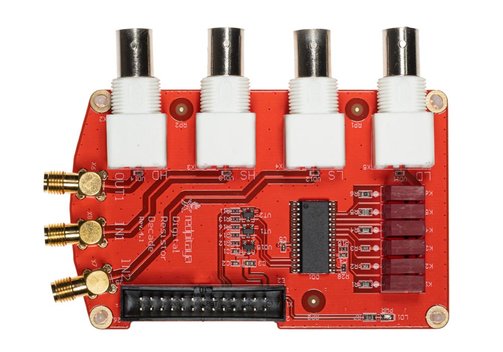

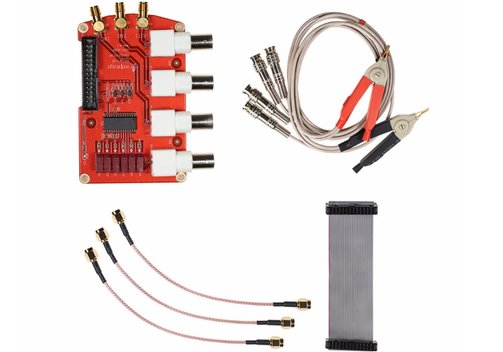

| LCR Meter Extension Module | IZD0013 | Zusatzmodul, das ein kompatibles Red Pitaya-Gerät in ein LCR-Meter verwandelt. Das LCR-Meter-Modul wird von einer LCR-Meter-App gesteuert, um automatisch zwischen verschiedenen Messbereichen zu wechseln und Messungen durchzuführen. Es wird auch mit Kelvin-Clips geliefert. Entält: LCR-Meter-Platine (29,5 cm x 11,5 cm x 3,3 cm; 0,7 kg), Flachbandkabel, SMA-zu-SMA-Kabel, 2x Clipsonden. |

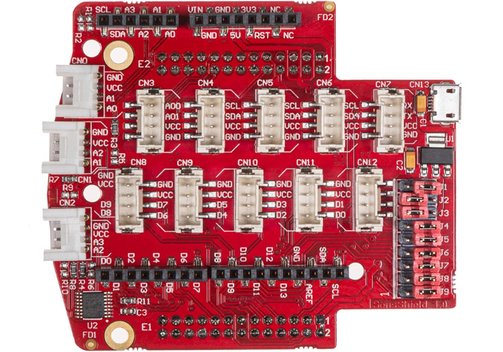

| Sensor Extension Module | IZD00170 | Das Sensor-Erweiterungsmodul macht es sehr einfach, ein kompatibles Red Pitaya-Gerät mit rund 300 verschiedenen Grove-Modulen zu verbinden, darunter Tasten, Relais, LED-Anzeigen, Sensoren für Temperatur, Licht, Vibration, Luftqualitätssensoren und viele andere. Das Modul bietet auch Kompatibilität mit Arduino-Erweiterungsschilden. 14 cm x 10 cm x 4,5 cm; 0,1 kg. |
| Vector Network Analyzer Module | IZD0020 | Zusatzmodul, das kompatible Red Pitaya-Geräte in einen Vektor-Netzwerk-Analysator (VNA) verwandelt. Das VNA-Erweiterungsmodul wird mit einem Kalibrier-Set geliefert, um das Gerät vor der Durchführung einer Messung richtig zu kalibrieren. |
Red Pitaya-Gehäuse und -Kühlkörper
Modell-Übersicht
| Modell | Beschreibung | |

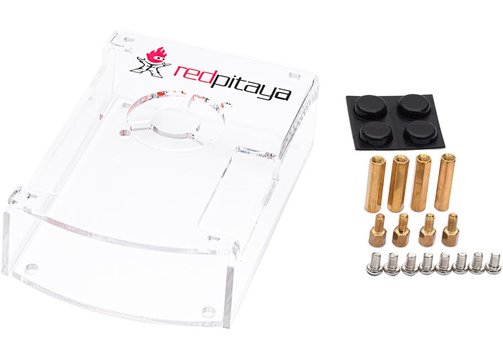

| Acrylgehäuse | IZD0009 | Schützt STEMlab- und SDRlab-Geräte/Platinen vor mechanischer Beschädigung und äußeren Einflüssen. Das Acrylgehäuse ist so konstruiert, dass ein Lüfter darauf montiert werden kann, der dem System zusätzliche Kühlung verschafft. Auf der linken Seite des Acrylgehäuses befinden sich alle wichtigen Öffnungen für die Anschlüsse. 12 cm x 7,5 cm x 4 cm; 0,1 kg. Inkl. Befestigungszubehör und Gummifüßen. |

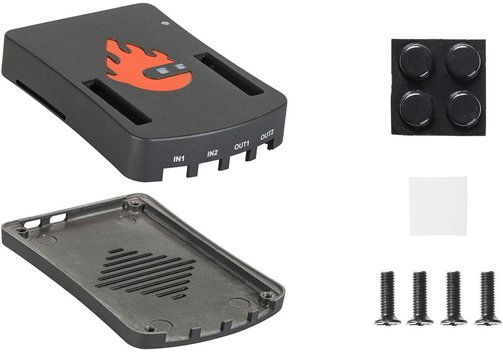

| Aluminiumgehäuse | IZD0010 | Schützt die STEMlab- und SDRlab-Geräte/Platine vor mechanischer Beschädigung und äußeren Einflüssen und sorgt für die passive Kühlung. Es hat auch alle wichtigen Öffnungen für die Anschlüsse. 12 cm x 7,5 cm x 4 cm; 0,3 kg. Inkl. 4 Schrauben, Gummifüßen, wärmeleitendem Pad. |
| Kühlkörper | IZD0023 | Hochwertiger, passiver Aluminium-Kühlkörper mit einer selbstklebenden Wärmeschicht, schützt Red Pitaya vor Überhitzung. Kompatibel mit STEM 125-14. |
Weiteres Red Pitaya Zubehör
Modell-Übersicht
| Modell | Beschreibung | |

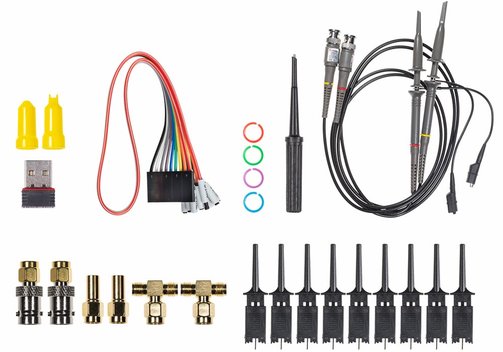

| Diagnostik-Zubehörsatz | IZD0011 | Enthält: 2x Oszilloskop-Tastköpfe, 2x SMA-auf-BNC-Adapter, 2x 50-Ω-Abschluss, 2x SMA-T-Adapter, WIFI-Dongle (nur für Client-Modus), Logik-Analysator-Tastköpfe und Kabel. |
| Impedanz-Transformator | IZD0012 | 14:1-Impedanz-Transformator, optimiert für den Anschluss von 50-Ω-HF-Antennen und Vorverstärkern an die STEMlab 125-10- und STEMlab 125-14-Boards. Verbessert die Empfindlichkeit und Leistung. Weniger als 1 dB Einfügungsdämpfung von 2...50 MHz. |
| Wi-Fi-Dongle | IZD0038 | Kompatibel zu STEMlab 125-10, STEMlab 125-14, SDRlab 122-16 und SIGNALlab 250-12. Kompatibel zur neuesten Version des offiziellen Betriebssystems von Red Pitaya. Der Dongle ermöglicht es dem Red Pitaya-Gerät, sich mit anderen WiFi-Netzwerken zu verbinden (eigenes Netzwerk/Zugangspunkt nicht verfügbar). Wird mit einer abnehmbaren RP-SMA-Antenne geliefert, die zur besseren Antennenpositionierung mit einem Kabel verlängert werden kann. Geschwindigkeit 40...50 Mbits/s. |
| Stromversorgung | MAT0021 | Für SIGNALlab 250-12; 24 V/1 A austauschbares Steckernetzteil; Leistung: 24 W kontinuierlich. Nenn-Eingang: 100...240 VAC, 50/60 Hz, 0,65 A max. Schutzklasse II, IP20. |
Angaben zur Produktsicherheit:
Hersteller:
Red Pitaya, Velika pot 21, 5250 Solkan/SVN
www.redpitaya.com
