Micsig RCP500 Rogowski-AC-Stromzange

213,01
inkl. MwSt. zzgl. Versandkosten
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Befindet sich im Zulauf. Lieferzeit ca. 7-14 Arbeitstage
Befindet sich im Zulauf. Lieferzeit ca. 7-14 Arbeitstage
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Dateien/Downloads

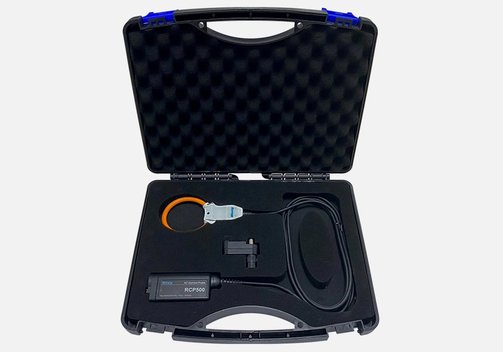

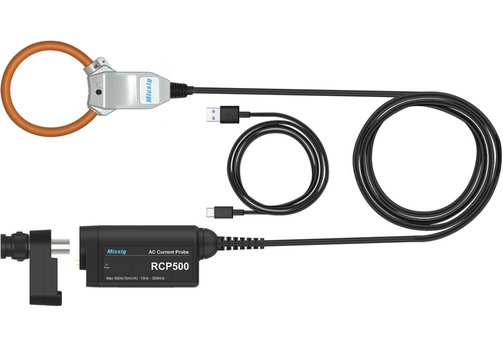

Micsig RCP500 Rogowski-AC-Stromsonde

Der RCP500 ist ein Wechselstrom-Tastkopf für die Micsig-Mobiloszilloskope, der Strommessungen nach dem Rogowski-Verfahren ermöglicht. Innerhalb des Bereichs sind das Ausgangssignal des Systems und das zu messende Stromsignal immer linear, so dass sich die Genauigkeit nicht mit dem Strom ändert. Das RCP500 ist kompatibel zur Micsig UPI-Multifunktions-Sondenschnittstelle der neuen Micsig-Oszilloskope, so dass bei diesen Geräten keine zusätzliche Batterie oder Stromversorgung erforderlich ist. Bei anderen Oszilloskopen kann der Tastkopf auch über USB mit Strom versorgt werden und mit dem Micsig PA05-Adapter an verschiedene Oszilloskope anderer Herstellers angepasst werden. Das RCP500 kann Stromsignale mit komplexen Kurvenformen messen, wie z. B. transiente Einschaltströme von Leistungsgeräten, sinusförmige Ströme von dreiphasigen Stromversorgungssystemen, harmonische Komponenten von gemessenen Strömen, Strommessung von IGBTs und MOSFETs etc.

  • Rogowski-AC-Stromzange für Micsig und andere Oszilloskope.
  • Misst Wechselstrom im Bereich von 200 mASpitze...500 ASpitze.
  • Bandbreite 15 Hz...300 kHz.
  • 1% Genauigkeit, weniger als 2 mV Rauschen.
  • Versorgung über Micsig-Oszilloskop oder USB.
  • CAT III 1000 V/CAT IV 600 V oder darunter.

Modell-Übersicht

ModellRCP500
Bandbreite15 Hz...300 kHz (-3 dB)
Strombereich200 mASpitze...500 ASpitze
AusgangsanschlussPowered BNC/externer BNC
Ausgangsempfindlichkeit10 mV/A
Typische Genauigkeit1%
Max. SpannungAC 10 kVeff (1 min, 50 Hz/60 Hz, nur Rogowski-Spulenteil)
Ausgangsrauschen2 mVeff
Durchmesser des zu prüfenden Leiters≤50 mm
StromversorgungMicsig UPI-Multifunktions-Sondenschnittstelle; Adapter (USB-Stromversorgung)
Kabellänge zwischen Spule und Integrator2 m (anpassbar)
Abmessungen des Integrators (mm)37 x 22 x 82
Rogowski-Spule Innendurchmesser50 mm (anpassbar); Spulendicke ca. 6 mm
