Beschreibung
Dateien/Downloads

Vorteile der Tabor P948xM, P9082M, P258xM, P128x Serien bis 4-Kanal, 8 GHz

  • Ausgezeichnete Abtastrate bis 9 GS/s mit 16-bit-Konfiguration.
  • Bis 9 GHz Bandbreite, 12 bit Digitalisierer-Option für ein vollständiges Transceiver-System mit beliebiger Wellenform.
  • Bis 16 GS/s Wellenform-Speicher, gleichzeitiges Generieren und Herunterladen von Wellenformen.

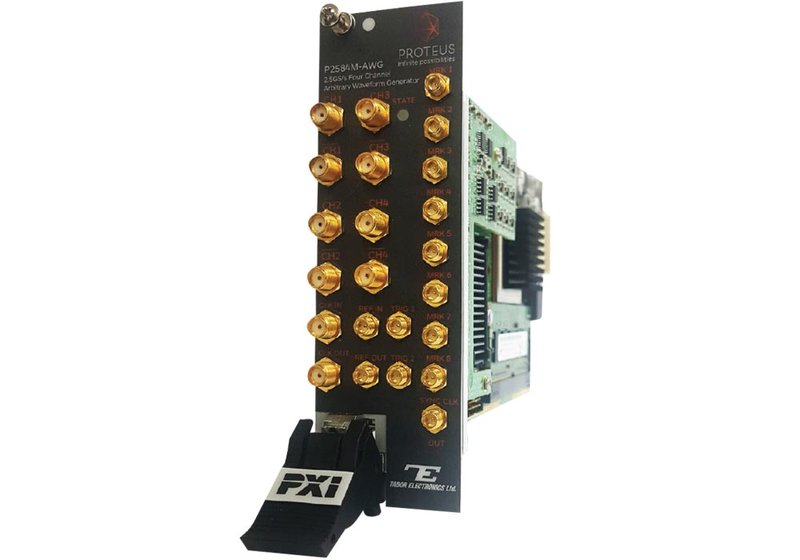

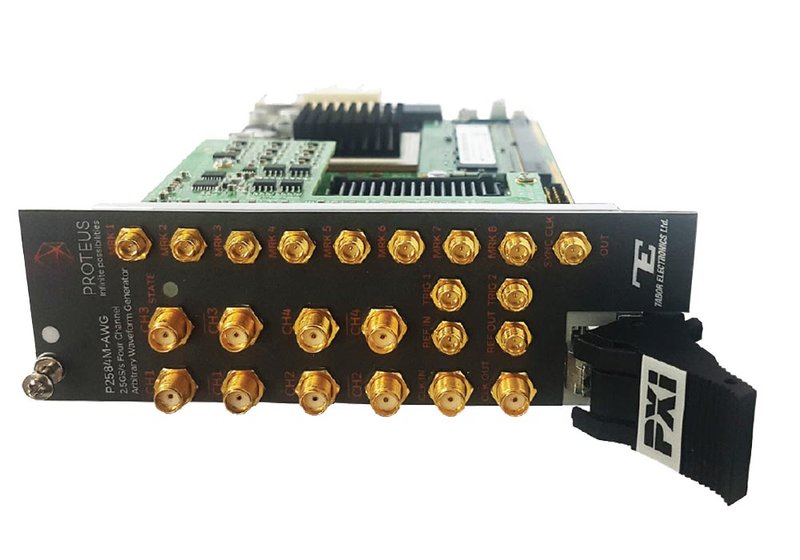

Tabor Proteus Modular/PXIe Arbiträr-Signal-Generator- und Transceiver-Module

Modelle Tabor P1282M, P1284M, P2582M, P2584M, P9082M, P9484M

Die Modelle P948xM, P9082M, P258xM und P128xM aus der Tabor Proteus Serie sind Arbiträr-Signal-Transceiver, die auf der PXIe-Plattform basieren. Die Module verbinden die Fähigkeit zum Senden, Empfangen und zur digitalen Signalverarbeitung in einem einzigen Gerät. Die modularen, kompakten und kostengünstigen Systeme bieten eine einzigartige Leistung, verschiedene Konfigurations-Möglichkeiten, eine innovative, Task-orientierte Programmierung und einen benutzerprogrammierbaren FPGA. Anwendungen finden sich in den Bereichen Luft-, Raumfahrt und Verteidigung, Telekommunikation, Automobil, Medizin oder High-End-Physik und mehr. Mit dem Proteus-System öffnen Sie die Tür zu einer Welt unendlicher Möglichkeiten.

  • 2 oder 4 Kanäle.
  • 1,25 GS/s, 2,5 GS/s oder 9 GS/s.
  • 16 bit Auflösung1).
  • Konfiguration als AWG (Arbitrary Waveform Generator) und AWT (Arbitrary Waveform Transceiver).
  • Echtzeit-Daten-Streaming direkt zum FPGA für kontinuierliche und unendliche Wellenform-Generierung.
  • Vom Benutzer anpassbarer FPGA für Demodulation, digitale Filterung und anwendungsspezifische Funktionen.
  • Hervorragendes Phasenrauschen und Spurious-Leistung.
  • Integrierter NCO für die digitale Aufwärts-Konvertierung auf Mikrowellen-Frequenzen.
  • Bis 9 GHz Bandbreite.
  • 2,7 GS/s 12 bit Digitalisierer-Option für die Rückkopplungs-Steuerung und bedingte Wellenform-Generierung.
  • Hochgeschwindigkeits-PCIe GEN3x8 Lanes Kommunikations-Schnittstelle.
  • Modulare und platzsparende PXI-Express-Plattform, einfach skalierbar auf hunderte von Kanälen.
  • Innovative, Task-orientierte Sequenz-Programmierung für maximale Flexibilität zur Generierung jedes erdenklichen Szenarios.
  • Bis 16 GS/s Waveform-Speicher mit der Möglichkeit, gleichzeitig Wellenformen zu generieren und herunterzuladen.
  • Weitere Varianten auf Anfrage.

Modell-Übersicht

ModellP1282MP1284MP2582MP2584MP9082MP9484M
Bus-PlattformPXIe (PXI Express Gen.3 x8 Lanes)
Kanäle242424
Max. Sample-Rate1,25 GS/s2,5 GS/s9 GS/s9 GS/s
Auflösung16 bit1)
Speicher1 GS, bis 4 GS1 GS, bis 8 GS4 GS, bis 16 GS8 GS, bis 16 GS
Bandbreite2,5 GHz2)/1,25 GHz3)5 GHz2)/2,5 GHz3)9 GHz2)/4,5 GHz3)8 GHz
Marker448888
AnschlüsseSMA, SMP
Abmessungen12 HP PXIe (3 Slots)

1) Abhängig vom Sampling-Modus.
2) Direct-Output Option.
3) DC-Output Option.

Angaben zur Produktsicherheit:

Hersteller:
Tabor Electronics, 9 Hatasia St., 3688809 Nesher/ISR
www.taborelec.com
(EU-Niederlassung Deutschland)
