Indu-Sol PROmesh Managed-Switch-Serie mit Diagnose-Funktion
Vorteile der PROmesh P9, P10, P20 PROFINET-Diagnose-Switche
- PROFINET Switche mit Diagnosefunktion.
- Millisekundengenaue Darstellung der Netzauslastung.
- Ableitstrom-Überwachung.
Indu-Sol PROmesh Managed-Switch-Serie mit Diagnose-Funktion

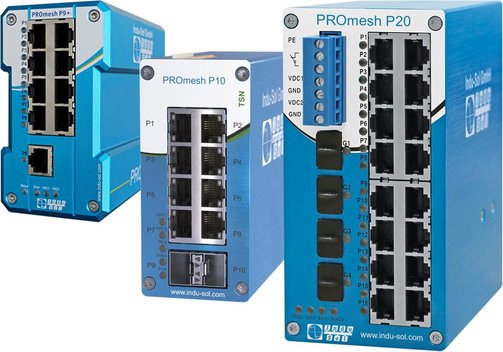

Indu-Sol PROmesh P9+, PROmesh P10, PROmesh P20 PROFINET Diagnose-Switche
Die Module der Indu-Sol PROmesh-Serie sind vollausgestattete PROFINET-Switche mit Diagnose-Funktion. Sie sind für die gesteigerten Performance-Anforderungen im PROFINET gerüstet und erfüllen je nach Modell die Vorgaben an die Conformance Class A oder B. Dadurch können die Switche mit einem Engineering-Tool (Step7, TIA Portal) in das Automatisierungssystem eingebunden werden und erlauben somit eine flächendeckende Netzwerkdiagnose. Dank optimierter Schirmkontaktierungen in den RJ45-Buchsen und einer Ableitstromüberwachung erfüllen die PROmesh-Switche nicht nur die Anforderungen der PROFINET-Funktionalität, sondern genügen auch höchsten Ansprüchen an die EMV-Festigkeit im industriellen Umfeld. So können die PROmesh-Module auch in elektromagnetisch stark belasteten Umgebungen eingesetzt werden. Zusätzlich wird je nach Modell eine Vielzahl von nützlichen Managementfunktionen wie IGMP Snooping, VLAN, QoS, SNMP, Bandbreitenmanagement, sowie Warnungen per E-Mail oder Relaisausgang unterstützt.
- Ableitstrom-Überwachung
- Millisekundengenaue Darstellung der Netzauslastung.
- Diagnosefunktionen.

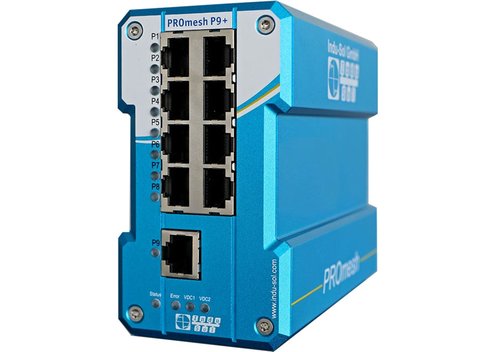

- PROmesh P9+:
- Online-Leitungsdiagnose.
- PROFINET v2.4 zertifiziert, Conformance Class B, Netload Class III.
- 9x RJ45-Anschluss (bis 1 Gbit/s).

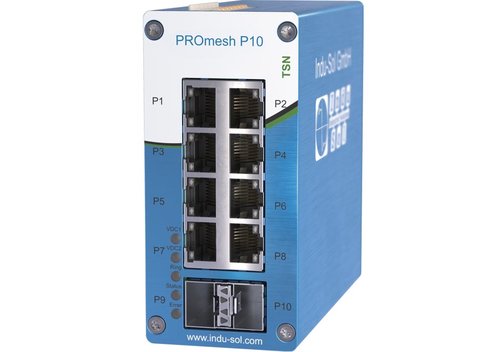

- PROmesh P10:
- Online-Leitungsdiagnose.
- PROFINET v2.4-zertifiziert, Conformance Class B, Netload Class III.
- 8x RJ45-Anschluss (bis 1,0 Gbit/s) und 2x SFP (bis 2,5 Gbit/s).

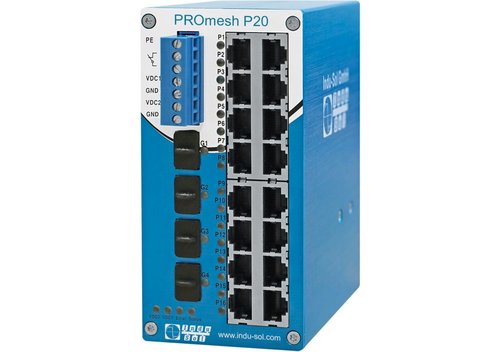

- PROmesh P20:
- NAT-Routing/Firewall-Funktion.
- PROFINET v2.3 zertifiziert, Conformance Class B, Netload Class III.
- 16x RJ45-Anschluss (bis 100 Mbit/s) und 4x SFP (bis 1,0 Gbit/s).
Modell-Übersicht

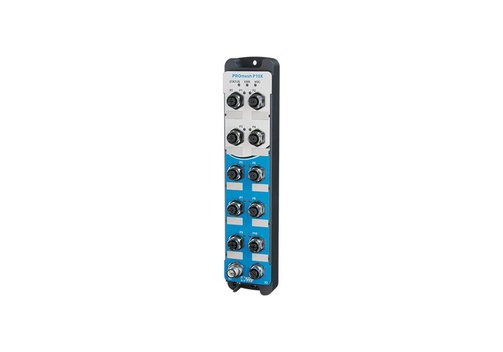

| Modell | PROmesh P9+ | PROmesh P10 | PROmesh P20 | PROmesh P10X | PROmesh P56-RL |
| Leitungsdiagnose | ✓ | ✓ | - | ✓ | - |
| EMV-Monitoring | ✓ | ✓ | ✓ | ✓ | - |
| Performance Monitoring | ✓ | ✓ | ✓ | ✓ | - |
| Portzahl | 9 | 10 | 20 | 10 | 56 |
| Portspeed | 9x 1 Gbit/s | 8x 1 Gbit/s 2x 2,5 Gbit/s | 16x 100 Mbit/s 4x 1 Gbit/s | 8x 100 Mbit/s 2x 1 Gbit/s | 8x 10 Gbit/s 48x 1 Gbit/s |
| Portart | 9x RJ45 | 8x RJ45 2x SFP | 16x RJ45 4x SFP | 8x M12 d-kodiert 2x M12 x-kodiert | 8x SFP+ 48x wählbar (SFP/Kupfer) |
| PROFINET Standard | V 2.4 | V 2.4 | V 2.3 | V 2.4 | - |
| PROFINET Conformance Class | B | B | B | B | A |
| Netload Class | III | III | III | III | - |
| Routing | - | - | NAT | - | VRRP, RIP, OSPF, BGP, PIM, DVMRP |
| PoE | - | - | - | - | - |
| VLAN | ✓ | ✓ | ✓ | ✓ | ✓ |
| Redundanz | MRP, RSTP, MSTP | MRP, RSTP | MRP, RSTP, MSTP | MRP, RSTP | RSTP, MSTP |
| QoS | ✓ | ✓ | ✓ | ✓ | ✓ |
| SNMP | v1, v2c, v3 | v1, v2 | v1, v2, v3 | v1, v2, v3 | v1, v2, v3 |
| LLDP | ✓ | ✓ | ✓ | ✓ | ✓ |
| Schutzgrad | IP 30 | IP 20 | IP 30 | IP 67 | IP 30 |
| Betriebstemperatur | -40...+75°C | -40...+60°C | -40...+75°C | -40...+75°C | -40...+60°C |
| Spannungsversorgung | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 100...240 VAC/DC |
| Abmessungen (mm) | 110 x 60 x 131; 900 g | 105 x 49 x 112; 490 g | 138 x 130 x 68; 960 g | 284 x 60 x 28; 800 g | 88 x 483 x 374; 9500 g |
| Montageart | Hutschiene | Hutschiene | Hutschiene | Wandmontage | 19"-Rack |
| Backplane | 18 Gbps | 51,2 Gbps | 12,8 Gbps | 20 Gbps | 256 Gbps |
| Throughput | 13,4 Mpps | 19,3 Mpps | 8,5 Mpps | 14,9 Mpps | 176 Mpps |
| Shared Buffer | 2 Mbit | 2 Mbit | 4 Mbit | 2 Mbit | 12 Mbit |
| Artikelnummer | 14110193 | 114110200 | 114110150 | 114110210 | 114110300 |
PROmesh P9+, P10, P10X, P20 direkt im Web-Shop bestellbar, weitere Varianten auf Anfrage.
Angaben zur Produktsicherheit:
Hersteller:
Indu-Sol GmbH, Blumenstraße 3, 04626 Schmölln/DEU
www.indu-sol.de
