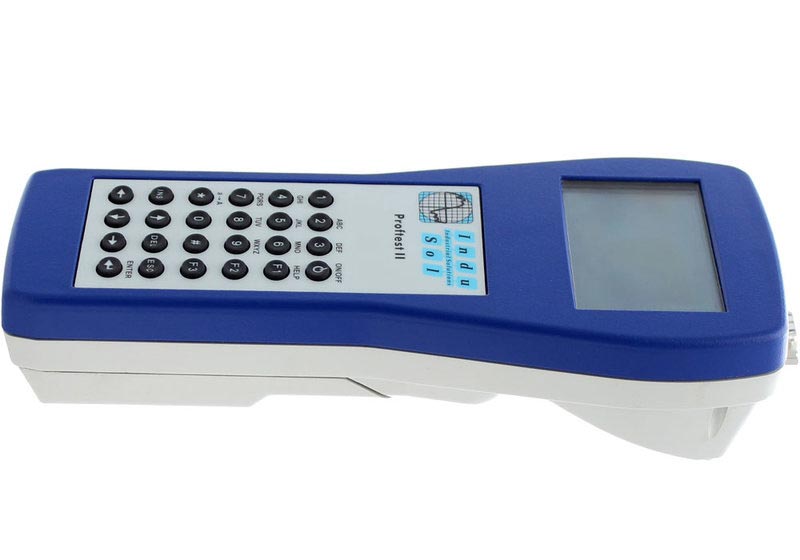

Indu-Sol PROFtest II XL PROFIBUS Handheld-Kabeltester

Vorteile des PROFtest II XL zum zuverlässigen Messen von Leitungen im PROFIBUS

• Ideale für Inbetriebnahme, Instandhaltung und Service.
• Handliches Werkzeug zum Überprüfen der korrekten Leitungsverlegung in PROFIBUS-Netzwerken.
• Einfache Bedienung und aussagekräftige Klartext-Anzeige im Display.

Indu-Sol PROFtest II XL PROFIBUS Handheld-Kabeltester

Der PROFIBUS Kabel- und Leitungstester Indu-Sol PROFtest II XL prüft, ob Leitungen im PROFIBUS-Netzwerk korrekt verlegt sind. Das Messgerät gibt die reale Leitungslänge an und deckt metergenau Kabelbrüche auf. Der Test der Leitung erfolgt im abgeschalteten Zustand der Anlage.

• Messgerät zum Überprüfen der korrekten Leitungsverlegung in PROFIBUS-Netzwerken.
• Einsatz für RS485-basierten PROFIBUS mit Übertragungsrate 9,6 kbit/s...12 Mbit/s.
• Leitungstest erfolgt grundsätzlich im Offline-Betrieb.
• Metergenau Ermittlung und Ausgabe der Schwachstelle im Display.
• Einfache, menügeführt Bedienung.
• Test erfolgt in mehreren Schritten und jeweils von beiden Enden des Leitungssegmentes: Test ohne Abschluss, Test mit einem Abschluss, Test mit zwei Abschlüssen.
• Alle Ergebnisse werden im Gerät gespeichert und können über einen PC als Protokoll ausgedruckt werden.

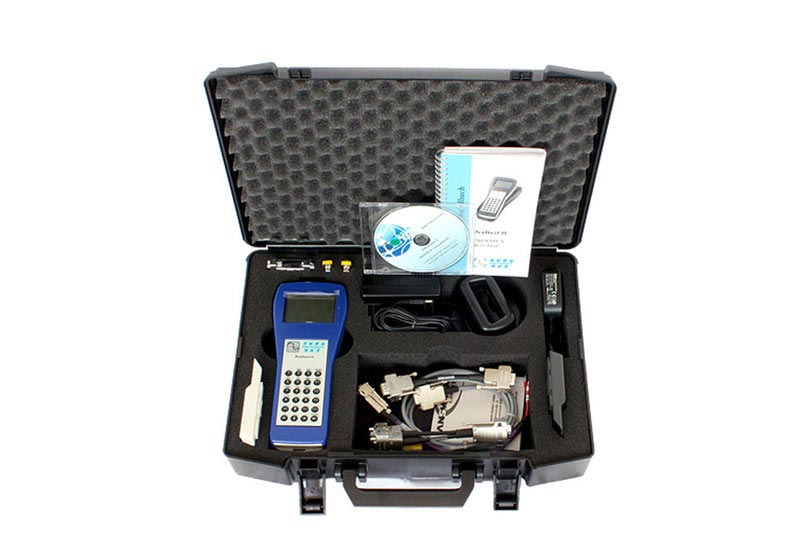

• Stromversorgung über mitgelieferte Akkus oder Netzteil.
• Abmessungen (HxBxT, mm) 230 x 98 x 53.

Messergebnisse - Fehlermeldungen des PROFtest II XL

• Anzeige der real verlegten Leitungslänge.
• Übertragungsraten-Scan.
• Messung der Leitungsimpedanz.
• Richtige Terminierung.
• Leitungs-Unterbrechung.
• Schirm-Unterbrechung.
• Vertauschte Leitungen A-B.
• Kurzschluss Leitung A-B.
• Schluss von Leitung A/B-Schirm.
• Einsatz falscher Leitungstypen.
• Ermittlung von Reflexionen.
• Unzulässige Stichleitungs-Längen.
• Liste aller am Bus erreichbaren Teilnehmer.
• Sende-/Empfangspegel der Busteilnehmer.

Angaben zur Produktsicherheit:

Hersteller:
Indu-Sol GmbH, Blumenstraße 3, 04626 Schmölln/DEU
www.indu-sol.de
