Gossen Metrawatt PROFITEST H+E Prüfgeräte für E-Ladestationen

ab 3.510,50
min Bestellmenge
1 Stück
Stückpreis:
Grundpreis:
Ausführung
technische Frage?
per E-Mail empfehlen
schliessen
Bitte füllen Sie alle Felder aus.
Art der Frage
Ihre E-Mail-Adresse:
Ihre Frage:
Bitte bestätigen Sie, dass Sie kein Roboter sind.
Beschreibung
Dateien/Downloads

Vorteile der Gossen Metrawatt PROFITEST H+E Prüfgeräte für E-Ladestationen

  • PROFITEST H+E BASE: Prüfgerät für vollständige Diagnose von E-Ladestationen.
  • PROFITEST H+E TECH: Kommunikationstester zwischen E-Ladestation (Inlet) und Fahrzeug.
  • PROFITEST H+E CABLE: E-Ladeleitungen Mode 2 IC-CPD und Mode 3.

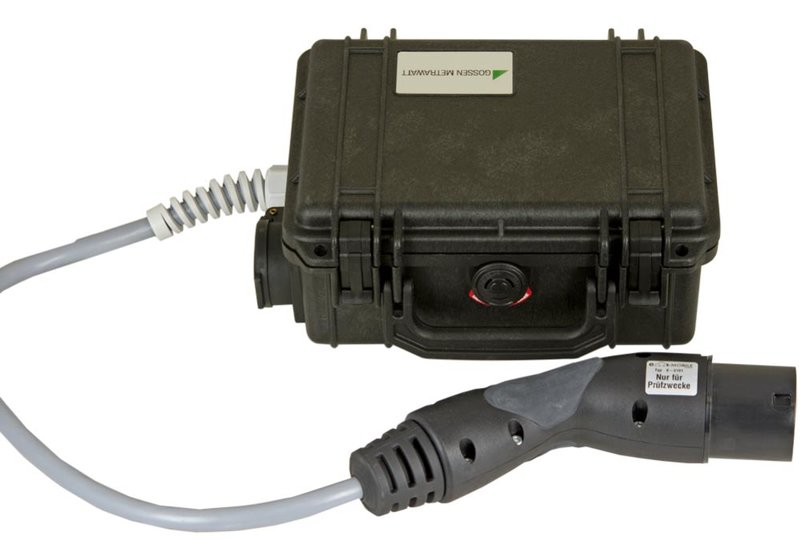

GMC-I/Gossen Metrawatt PROFITEST H+E BASE (M525A) Prüfgeräte für E-Ladestationen

Der GMC-I/Gossen Metrawatt PROFITEST PROFITEST H+E BASE (M525A) ist ein Prüfgerät für E-Ladestationen. Er wird eingesetzt für die vollständige Diagnose einer E-Ladestation mit nur einem Prüfgerät. Dies umfassst Fahrzeugzustände, Kabelzustände, Fehlerzustände, Auswertung PWM-Signal, Phasen und Drehfeld sowie Batteriezustand.

  • Anwendung:
    Überprüfung des Funktionsverhaltens von Ladesäulen für Elektrofahrzeuge mit Anschlussbuchse Typ 2 (Mode 3 Laden). Hierzu wird das Prüfgerät an die Ladesäule angeschlossen, um die Kommunikation zwischen Ladesäule und Prüfgerät zu protokollieren. Für den Fall, dass der Ladevorgang nicht startet, kann die Fehlerquelle schnell geortet werden. Der Einsatzbereich umfasst Entwicklung und Service.
  • Anschlussmöglichkeit für einen Testverbraucher über eine integrierte Schuko-Steckdose (230 V, max. 13 A).
  • Kompaktes Koffer-Gehäuse, ideal für Service-Einsätze.
  • Großes Display mit zuschaltbarer Hinterleuchtung.
  • Sprache der Bedienerführung einstellbar, folgende Sprachen stehen zur Verfügung: D, GB, F, E, I, P.
  • Spannungsversorgung über zwei 9 V-Blockbatterien/Akkus oder Netzteil.
  • USB-Datenschnittstelle für Firmwareupdates.

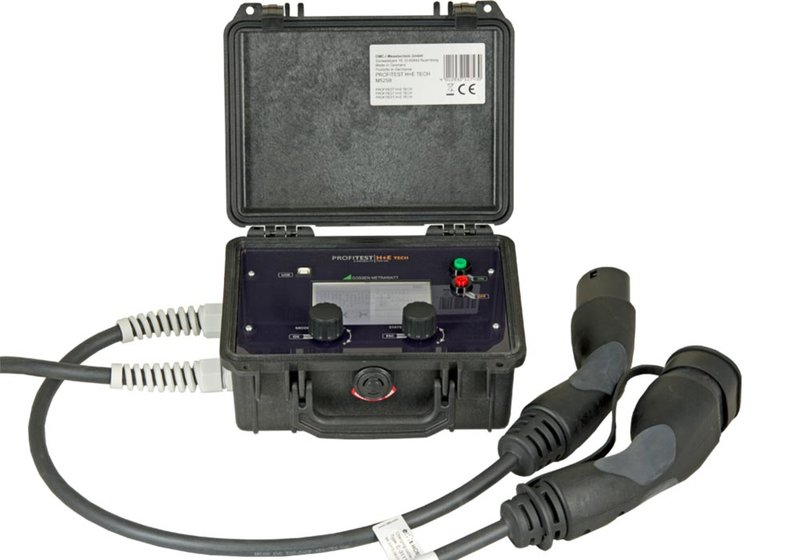

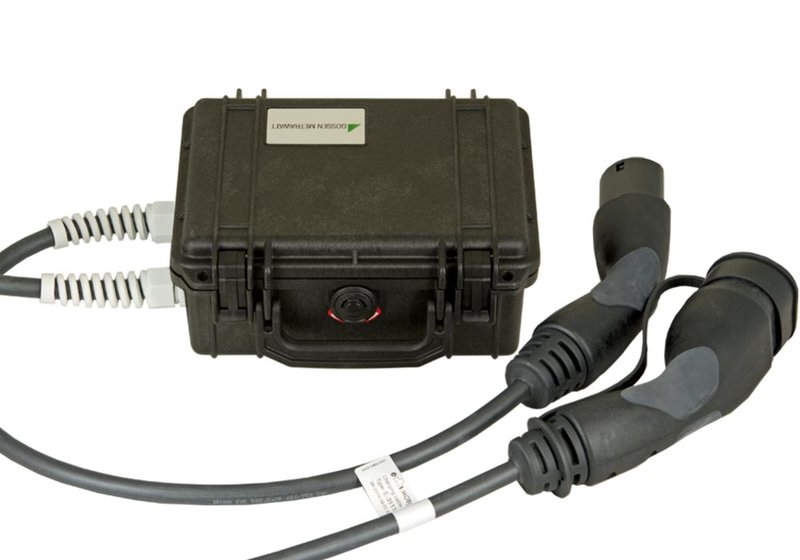

GMC-I/Gossen Metrawatt PROFITEST H+E TECH (M525B) Kommunikationstester zwischen E-Ladestation und Fahrzeug

Der GMC-I/Gossen Metrawatt PROFITEST PROFITEST H+E TECH (M525B) ist ein Kommunikationstester zwischen E-Ladestation (Inlet) und Fahrzeug für die vollständige Diagnose von E-Ladestation (Inlet) und Fahrzeug mit nur einem Prüfgerät. Dies beinhaltet Fahrzeugzustände Kabelzustände, Fehlerzustände, Auswertung PWM-Signal, Phasen und Drehfeld, Batteriezustand

  • Anwendung:
    Überprüfung des Funktionsverhaltens von Ladesäulen für Elektrofahrzeuge mit Anschlussbuchse Typ 2 (Mode 3 Laden) bestimmt. Hierzu wird das Prüfgerät zwischen Ladesäule und Elektrofahrzeug geschaltet, um die Kommunikation zwischen den beiden Teilnehmern zu protokollieren. Für den Fall, dass der Ladevorgang nicht startet, kann die Fehlerquelle (Ladesäule oder Elektrofahrzeug) schnell geortet werden. Der Einsatzbereich umfasst Entwicklung und Service.
  • Anschlussmöglichkeit für Elektrofahrzeuge: OEM-Stecker Typ II.
  • Kompaktes Koffergehäuse, ideal für Serviceeinsätze.
  • Großes Display mit zuschaltbarer Hinterleuchtung.
  • Sprache der Bedienerführung einstellbar, folgende Sprachen stehen zur Verfügung: D, GB, F, E, I, P.
  • Spannungsversorgung über zwei 9 V-Blockbatterien/Akkus oder Netzteil.
  • USB-Datenschnittstelle für Firmwareupdates.
  • Aus Sicherheitsgründen ist eine Funktionalität an E-Ladepunkten mit fest angeschlossenem Kabel nicht möglich.

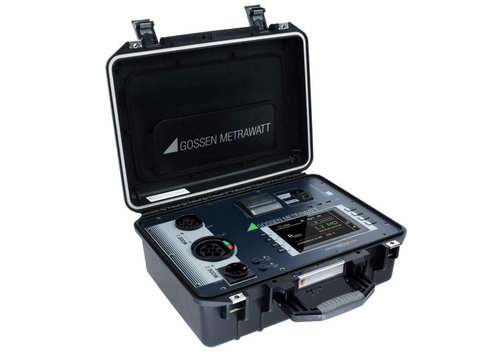

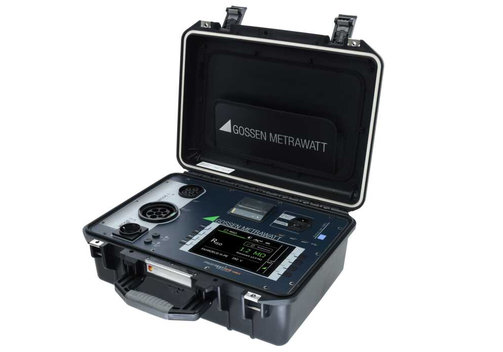

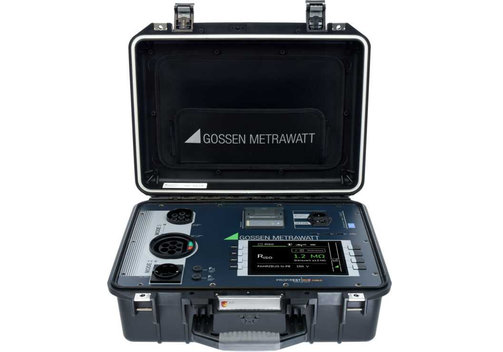

GMC-I/Gossen Metrawatt PROFiTEST H+E CABLE (M525K) Tester zur normkonformen Prüfung von Ladeleitungen

Der Gossen Metrawatt PROFiTEST H+E CABLE (M525R) dient zur normgerechten Prüfung von E-Ladeleitungen Mode 2 IC-CPD und Mode 3.

  • Anwendungen:
    RLO Niederohmige Durchgängigkeit des Schutzleiters. RISO Isolationswiderstand. RCD AC-Auslösestrom und -zeit. Prüfung DC Sensorik 6 mA Auslösezeit/-strom. Simulation L/N/PE. Funktionsprüfung Status B,C,E. Der Prüfablauf beinhaltet Sichtprüfung, Funktionsprüfung, elektrische Prüfung und Protokollierung und erfolgt automatisch oder mittels Einzelprüfungen durch eine qualifizierte Elektrofachkraft.
  • Prüfen von Ladeleitungen Mode 2 (1-/3-phasig) sowie Mode 3.
  • Elektrische Prüfungen:
    • Niederohmige Durchgängigkeit der Leiter.
    • Isolationsmessung.
    • RCD Prüfung AC (Auslösezeit und -strom).
    • Prüfung der 6-mA-Sensorik (RDC-DD, RCMB, CCID...).
    • Differenzstrommessung.
    • Spannungsmessung.
    • Widerstandsmessung PP (Strombelastbarkeit nach IEC/EN/VDE).
    • Sichtprüfung vorausgewählt, - Funktionsprüfung: CP-States (A,B,C,E).
    • Universeller Netzspannungseingang (110-240 V, 40...65 Hz).
    • Diverse Adapter zum Anschluss von Ladeleitungen.
    • Integrierter Drucker zum Ausdruck von Prüfprotokollen Integrierter Datenspeicher.

Modell-Übersicht

Modell - EinzelgeräteBestell-NummerBeschreibung
PROFITEST H+E BASEM525ADiagnose-Tester für E-Ladestationen (Anschluss-Buchse und Stecker Typ 2)
PROFITEST H+E TECHM525BDiagnose-Tester zwischen E-Ladestation und Fahrzeug (Anschluss-Buchse und Stecker Typ 2)
PROFiTEST H+E CABLEM525KTester zur normkonformen Prüfung von Ladeleitungen Mode 2 IC-CPD und Mode 3

Lieferumfang:
Prüfgerät PROFITEST H+E BASE (M525A) oder TECH (M525B), 2x 9-V-Blockbatterien, Netzteil 12 V, Bedienungsanleitung.
Prüfgerät PROFiTEST H+E CABLE (M525K), 1x Adapter Schuko-CEE 32 A, 1x Adapter Schuko-CEE 16 A, 1x Adapter Schuko-Camping CEE 16 A blau, 1x Netzanschlussleitung, 1x Rolle Thermopapier für Drucker, 1x Werkskalibrierschein, 1x Kurzbedienungsanleitung.


Angaben zur Produktsicherheit:

Hersteller:
Gossen Metrawatt GmbH GMC-Instruments Group, Südwestpark 15, 90449 Nürnberg/DEU
www.gossenmetrawatt.com
