Indu-Sol PROFINET-INspektor NT PROFINET-Analysator/Datensammler

Vorteile des PROFINET-INspektor NT intelligente Messstelle zur Online-Analyse

• Umfangreiche Security-Funktionen, wie Alarmen bei unbekannten Teilnehmern.
• Touch-Display zur direkten Anzeige von Störungen.
• Abnahme-Modus für schnellen Überblick über das Netzwerk und die Teilnehmer.

Indu-Sol PROFINET-INspektor NT PROFINET-Analysator/Datensammler

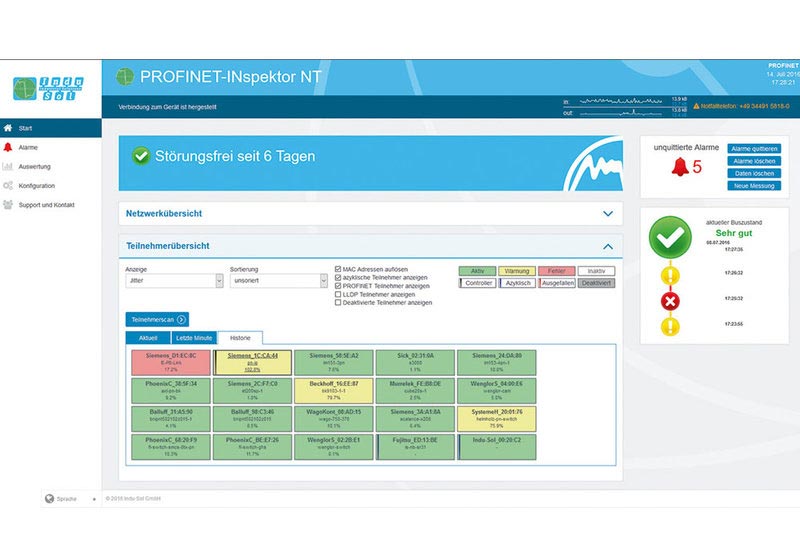

Der Indu-Sol PROFINET-INspektor NT ist ein passiver Datensammler. Das Gerät analysiert den Telegrammverkehr in PROFINET- sowie Ethernet-Netzwerken auf Ereignisse, wie Auslastung, Geschwindigkeit, Datendurchsatz, Telegramm-Jitter, Telegrammwiederholungen, Fehlertelegramme, Gerätediagnosen und Geräteausfälle. Mit diesen Daten erhält man Informationen über den aktuellen Zustand der Kommunikationsqualität auf dem PROFINET, zum Beispiel für die Instandhaltung. Die Daten werden im Gerät gespeichert. So können Ereignisse im Bus auch später noch nachvollzogen und bewertet werden. Dank des im PROFINET-INspektor NT integrierten Webservers kann der Netzwerkzustand ohne weitere Software auf jedem PC nur mittels eines Internetbrowsers angezeigt werden. Als festen Einbauort für den PROFINET-INspektor NT wird eine Stelle innerhalb der Netzwerkverbindung zwischen dem Automatisierungsgerät (Controller) und dem ersten IO-Device bzw. Switch empfohlen. Denn innerhalb dieser Verbindung läuft typischerweise der Großteil der Kommunikation zusammen.

• Diagnosegerät zur Validierung, Abnahme und Prüfung von neu installierten PROFINET-Netzwerken.
• Aufspüren unbekannte Teilnehmer im Netzwerk mit Alarm.
• Detektieren von Programmier-Zugriffe auf die Steuerung.

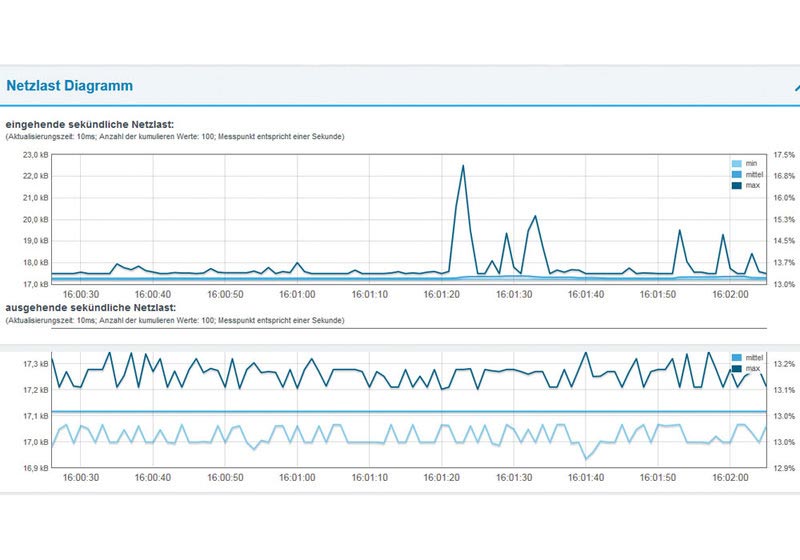

• Identifiziert auch kleinste Lastspitzen durch millisekundengenaue Auflösung der Netzwerklast.
• Erkennen von Telegramm-Manipulationen anhand eines erhöhten Jitters.
• Jitter-Übersichten aller Teilnehmer.
• Touch-Display für direkte Anzeige von Störungen.
• Passive Ringerkennung.
• Abnahme-Modus für schnellen Überblick über das Netzwerk und die Teilnehmer.
  Vollständiges Abnahme-Protokoll mit allen wichtigen Ereignisinformationen.
• Wahlweise aktive oder passive Diagnose im Netzwerk.
• Lückenlose Überwachung, selbst bei hohen Netzwerklasten.
• Synchronisierung mittels Zeitserver.
