Eaton Sefelec Premier2800 Serie elektrische Sicherheitstester
Beschreibung
Dateien/Downloads
Vorteile der Premier2800-Serie Sicherheitstester
- Je nach Modell Tester für AC-/DC-Festigkeit, Isolations-Widerstand, Erd-Verbindung.
- Erfüllen die Test-Anforderungen einer Vielzahl von Sicherheits-Standards.
- 200 VA AC-Test-Kapazität.

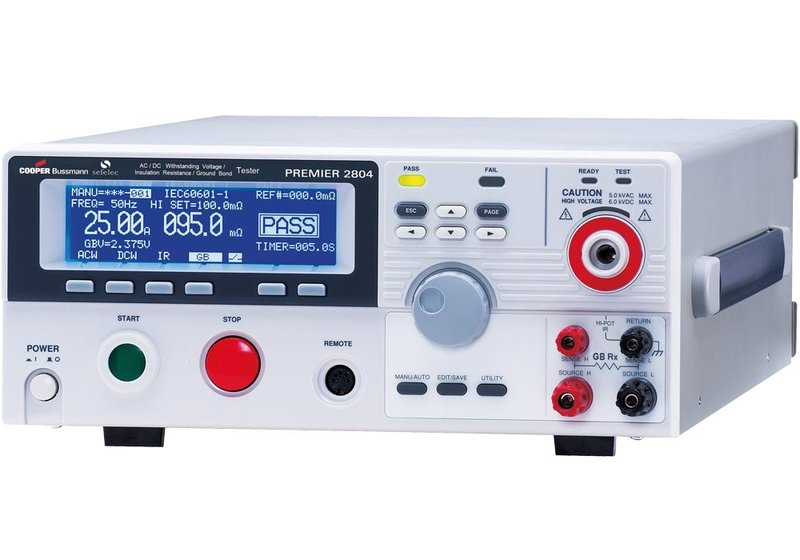

Eaton Sefelec Premier2800 Serie elektrische Sicherheitstester
Die elektrischen Sicherheitstester der Eaton Sefelec Premier2800 Serie sind robuste und für den Benutzer extrem sichere Geräte. Sie erfüllen die Test-Anforderungen einer Vielzahl von Sicherheits-Standards, wie IEC, EN, UL, CSA, GB, JIS und andere, für elektronische Produkte und Komponenten. Die Premier8200-Serie umfasst insgesamt 4 Sicherheitstester (siehe Tabelle unten).
- 200 VAAC-Test-Kapazität.
- Hipot bis zu 5 kVAC/6 kVDC.
- Isolierung bis zu 1000 VDC.
- Manueller/automatischer Betrieb.
- Funktionstaste für schnelle Auswahl.
- Helle Warnleuchte für Warn- und Status-Anzeige.
- Sicherheits-Verriegelungs-Funktion.
- Einschaltbetrieb bei Nulldurchgang.
- Steuerbare Hochlaufzeit.
- Echt-Effektivwert-Strommessung ("True-RMS").
- Hohe Auflösung: 1 µA für die Strommessung, 2 V für die Spannungseinstellung.
- PWM-Schaltverstärker zur Verbesserung der Leistungseffizienz und für zuverlässige Tests.
- Speicherblock (max. 100 Schritte) für die Einstellung der Testbedingung (Schritte). Jeder Schritt kann individuell benannt werden.

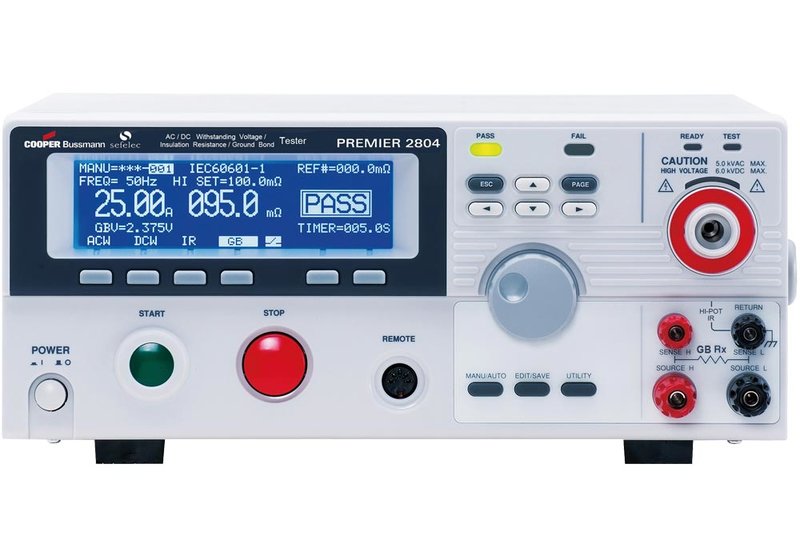

- Remote-Terminal auf der Frontplatte für externe "Start"- und "Stop"-Steuerung.
- 240x64 Punktmatrix-LCD.

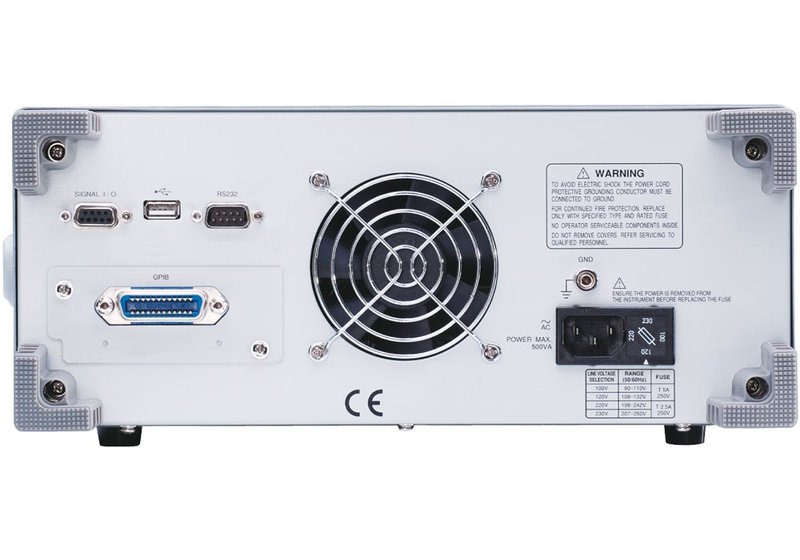

- Schnittstellen: RS232C, USB Device, Signal-E/A und GPIB (optional).
- Anwendungen sind unter anderem Sicherheitsprüfungen von elektrischen Produkten in der Fertigung (Netzkabel, Haushaltsgeräte, Geräte der Informationstechnologie, medizinische Geräte), Verifizierung in der Qualitätssicherung, Vorqualifizierung der Einhaltung von Sicherheitsstandards in Forschung und Entwicklung.
- Abmessungen (mm): 330 x 150 x 460; ca. 15...19 kg je nach Ausführung.
Modell-Übersicht
| Modell | Premier2804 | Premier2803 | Premier2802 | Premier2801 |
| AC-Festigkeit | Ja | Ja | Ja | Ja |
| Ausgangs-Spannungs-Bereich 0,100...5,000 kVAC; max. Nennlast 200 VA (5 kV/40 mA); Ausgangs-Spannung Signalform/Frequenz: Sinus, 50 Hz/60 Hz wählbar; Strom-Messgereich 0,001...40,0 mA; RAMP (Zeit Rampe/Anstieg) 0,1...999,9 s; TIMER (Test-Zeit) OFF, 0,5...999,9 s; GND: RETURN/GUARD | ||||
| DC-Festigkeit | Ja | Ja | Ja | - |
| Ausgangs-Spannungs-Bereich 0,100...6,000 kVDC; max. Nennlast 50 W (5 kV/10 mA); Strom-Messbereich 0,001...10,0 mA; RAMP (Zeit Rampe/Anstieg) 0,1...999,9 s; TIMER (Test-Zeit) OFF, 0,5...999,9 s; GND: RETURN/GUARD | ||||
| Isolations-Widerstand | Ja | Ja | - | - |
| Ausgangs-Spannung 50...1000 VDC; Widerstands-Messbereich 1...9500 MΩ; RAMP (Zeit Rampe/Anstieg) 0,1...999,9 s; TIMER (Test-Zeit) OFF, 1...999,9 s; GND: GUARD (fest) | ||||
| Erdverbindungs-Tests | Ja | - | - | - |
| Ausgangs-Strom 03,00...30,00 AAC; Widerstands-Messbereich 10...650,0 mΩ; TIMER (Test-Zeit) 0,5...999,9 s; Test-Methode: Vier-Terminal | ||||
| Speicher | Single-Step-Speicher MANU: 100 Blocks; automatischer Test-Speicher AUTO: 100 Blocks, Menü pro AUTO: 16 | |||
| Schnittstellen | RS232C (Standard), USB (Standard), IEEE488/GPIB (optional), Remote-Terminal (Front, Standard), Signal-I/O (Standard) | |||
| Display | 240 x 64 Ice-Blue Dot-Matrix LCD | |||
| Abmessungen (mm) | 330 x 150 x 460; ca. 15 kg max. für Premier2803/2802/2801; ca. 19 kg max. für Premier2804 | |||
