Vorteile der PowerLOG und PowerLOG-PRO EMV-Horn-Messantennen

  • Optimal für EMV-Störfestigkeitsprüfungen mit sehr hohen Feldstärken.
  • Sehr hohe Leistungen unterstützt.
  • Kompakte Abmessungen, geringes Gewicht.

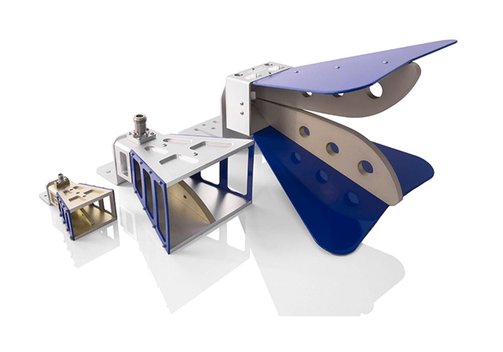

Aaronia PowerLOG- und PowerLOG-PRO-Serie Hochleistungs-Horn-Antennen

Die Horn-Antennen der Aaronia PowerLOG-Serie bieten einen hohen Gewinn und maximale Leistung. Damit sind sie die ideale Lösung für EMV-Störfestigkeitsprüfungen mit extrem hohen Feldstärken. Die Modelle der Aaronia PowerLOG-PRO-Serie unterstützen eine konstante Feldstärke durch linear ansteigenden Gewinn. Sie sind enorm breitbandig mit einem Frequenzbereich von 300 MHz bis max. 8 GHz und liefern sehr hohen Sendeleistungen bis 500 W.

Modell-Übersicht

ModellAbmessungen (mm)DesignGewinnHF-AnschlussFrequenzbereichTech. Daten
PowerLOG-10800205/001235 x 252 x 175; 1400 gDoppelsteg-Horn4...13 dBiN-Buchse; nominale Impedanz 50 Ω1...8 GHzVSWR (typ.) <2,5:1; max. Eingangsleistung 400 W (Spitze)/200 W (CW); Temperaturbereich -40...+85°C; rel. Luftfeuchtigkeit 0...95%

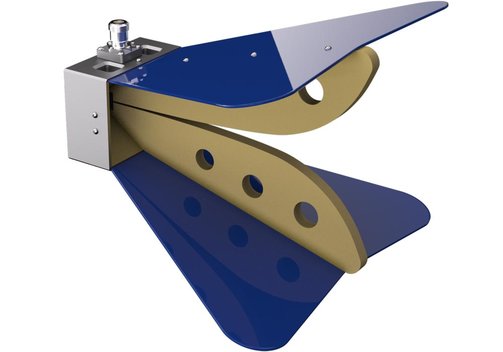

PowerLOG-70180205/002235 x 252 x 175; 1400 gDoppelsteg-Horn2...17 dBiN-Buchse; nominale Impedanz 50 Ω700 MHz...18 GHzVSWR (typ.) <3:1; max. Eingangsleistung 500 W (Spitze)/300 W (CW); Temperaturbereich -40...+85°C; rel. Luftfeuchtigkeit 0...95%

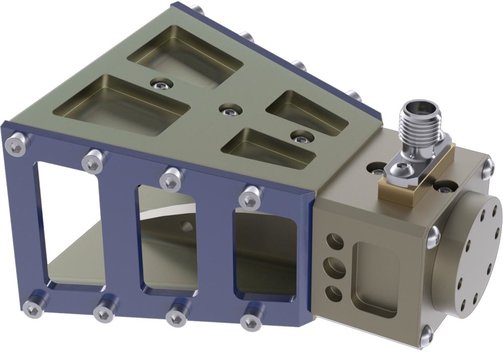

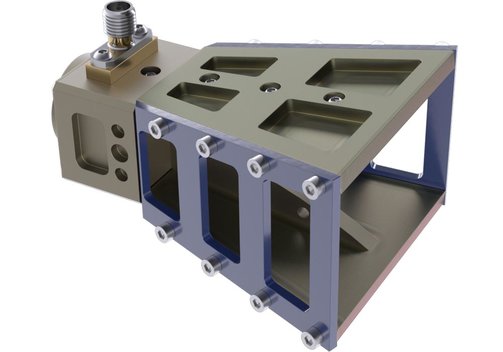

PowerLOG-40400205/00374 x 55 x 38; 150 gDoppelsteg-Horn12...17 dBiK-Buchse (2,92 mm); nominale Impedanz 50 Ω4...40 GHz (spez. Kalibrierdaten 18...40 GHzVSWR (typ.) <2:1 (im Bereich 18...40 GHz); max. Eingangsleistung 300 W (Spitze)/150 W (CW); Temperaturbereich -10...+60°C; rel. Luftfeuchtigkeit 5...80%; Antennenfaktor 24...40 dB/m; Abstrahl-/Öffnungswinkel vertikal 16°/horizontal: 20°
PowerLOG-PRO-30300-EMI205/004510 x 507 x 507; 8,8 kgVierfachsteg-Hornmax. 12 dBi2x N-Buchse; nominale Impedanz 50 Ω300 MHz...3 GHzVSWR (typ.) <2,5:1; max. Eingangsleistung 500 W; Temperaturbereich -10...+60°C; rel. Luftfeuchtigkeit 10...70%
PowerLOG-PRO-30800-EMI205/005510 x 507 x 507; 4,2 kgVierfachsteg-Horn3...14 dBi2x N-Buchse; nominale Impedanz 50 Ω300 MHz...6 GHzVSWR (typ.) <2,5:1; max. Eingangsleistung 500 W; Temperaturbereich -10...+60°C; rel. Luftfeuchtigkeit 10...70%

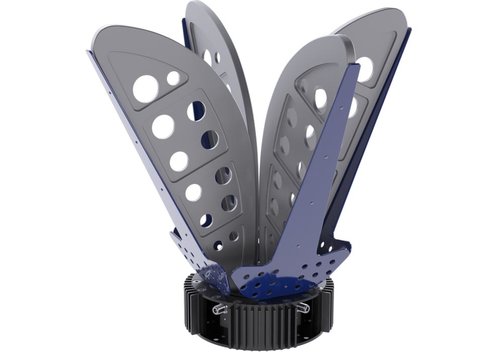

PowerLOG-PRO-30600-EMI205/006756 x 600 x 393; 9 kgVierfachsteg-Horn6...16 dBi2x N-Buchse; nominale Impedanz 50 Ω300 MHz...8 GHzVSWR (typ.) <2,5:1; max. Eingangsleistung 500 W; Temperaturbereich -1...+60°C; rel. Luftfeuchtigkeit 10...70%
