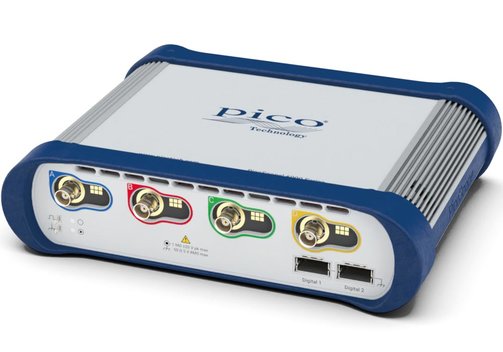

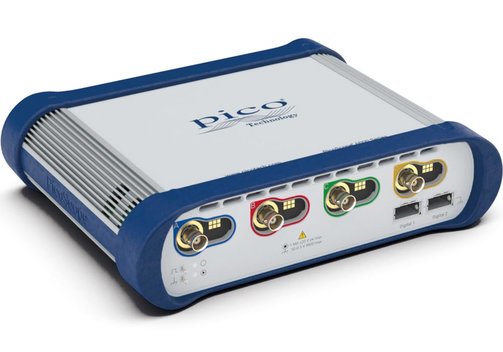

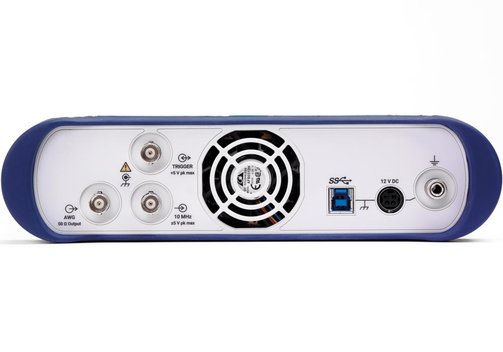

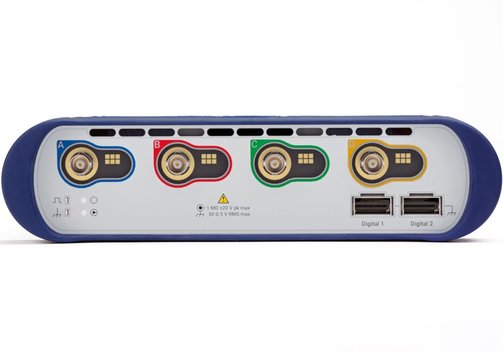

PicoScope 6428E-D 4-Kanal Echtzeit-Oszilloskope, bis 3GHz, 10GS/s
Vorteile des PicoScope PS6428E-D Serie USB Highend-PC-Oszilloskopes/Digitizer
- 4 analoge und 16 digitale/Logik-Kanäle.
- 3 GHz Bandbreite, bis 10 GS/s Sample-Rate, bis 4 GS tiefer Speicher.
- FlexRes-Architektur mit 8, 10 oder 12 bit Auflösung.
PicoScope6428E-D Serie 4-Kanal Echtzeit-Oszilloskope, bis 3 GHz, 10 GS/s
Pico Technology erweitert die PicoScope 6000E-Serie um die Variante -D. Das Modell eignet sich vor allem für Wissenschaft und Forschung im Bereiche der Hochenergiephysik, LIDAR, VISAR, Spektroskopie, Beschleuniger und anderen. Das PicoScope 6428E-D verfügt über eine maximale Bandbreite von 3 GHz mit einer Abtastrate bisu 10 GS/s und einer flexiblen FlexRes-Auflösung bis 12 bit.
- USB PC-Oszilloskop/Digitizer.
- Bandbreite 3 GHz.
- FlexRes-Architektur mit 8, 10 oder 12 bit Auflösung.
- Bis 10 GS/s Sample-Rate.
- Bis 4 GS tiefer Speicher.
- Vier Bereiche zwischen ±50 mV und ±500 mV, 50-Ω-BNC-Eingänge.
- Optional hochwertiger SMA-Adapter (TA313) für erweiterte Anschlussmöglichkeiten.
- Bis 16 digitale/Logik-Kanäle (optionales Anschluss-Pods erforderlich).
- Breite Palette an erweiterten Triggerfunktionen, seriellen Protokolldecodern und Maskentests.
- Unterstützt von der ▸PicoScope7 Software.
- PicoSDK (Software Development Kit) bietet Treiber für Windows, macOS und Linux sowie Support-Code für externe Pakete wie LabView und MathWorks.
- PicoSDK bietet auch die Möglichkeit der Synchronisierung mehrerer Geräte über den 10-MHz-Eingang oder den Aux-Trigger-Eingang.
Modell-Übersicht
| Modell | PicoScope6428E-D | ||
| PQ344 | |||
| Analog-Kanäle | 4 | ||
| Digital-Kanäle | 16 (2 Pods, 8 Kanäle pro MSO-Pod); max. erkennbare Eingangs-Frequenz 500 MHz (1 Gb/s); min. erkennbare Pulsbreite 1 ns | ||
| Bandbreite | 3 GHz (-3dB, 50 Ω) | ||
| Auflösung | 8/10/12 bit FlexRes-Architektur | ||
| Sample-Rate | Echtzeit, 8-bit-Modus | 1 Analog-Kanal | 10 GS/s |
| 1 - 2 MSO-Pods, keine Analog-Kanäle | 5 GS/s | ||
| 1 Analog-Kanal plus 1 MSO-Pod | 5 GS/s | ||
| 2 Analog-Kanäle, keine MSO-Pods | 5 GS/s (nicht mehr als ein Kanal von jeweils AB und CD) | ||
| 2 Analog-Kanäle plus 1-2 MSO-Pods | 2,5 GS/s | ||
| Bis 4 insgesamt Analog-Kanäle bzw. MSO-Pods | 2,5 GS/s | ||
| Bis 8 insgesamt Analog-Kanäle and MSO-Pods | 1,25 GS/s | ||
| Echtzeit, 10-bit-Modus | 1 Analog-Kanal oder MSO-Pod | 5 GS/s | |
| Bis 2 insgesamt Analog-Kanäle bzw. MSO-Pods | 2,5 GS/s | ||
| Bis 4 insgesamt Analog-Kanäle bzw. MSO-Pods | 1,25 GS/s | ||
| Bis 8 insgesamt Analog-Kanäle bzw. MSO-Pods | 625 MS/s | ||
| Echtzeit, 12-bit-Modus | Bis 2 Analog-Kanäle plus beliebige MSO | 1,25 GS/s (nicht mehr als ein Kanal von jeweils AB und CD) | |
| USB 3.0 Streaming-Modus | PicoScope7 | ~39 MS/s; Aufteilung auf aktive Kanäle, PC-abhängig | |
| PicoSDK | ~312 MS/s (8-bit-Modus), ~156 MS/s (10/12-bit-Modus); Aufteilung auf aktive Kanäle, PC-abhängig | ||
| Speicher | 4 GS (8-bit-Modus), 2 GS (10/12-bit-Modus) | ||
| Triggerung | Quelle: Beliebiger Analog-Kanal, AUX-Trigger, Digital-Kanäle mit optionalen TA369 MSO-Pods; Trigger-Betriebsarte: None, Auto, Repeat, Single, Rapid (segmentierter Speicher); erweiterte Trigger-Typen - Analog-Kanäle: Edge, Window, Pulsbreite, Window Pulsbreite, Level Dropout, Window Dropout, Interval, Runt, Logic (Logic erlaubt freie Kombinationen aus bis 4 Analog-Kanälen oder MSO-Ports); erweiterte Trigger-Typen - Digital-Kanäle (mit optionalen MSO-Pods): Edge, Pulsbreite, Dropout, Interval, Pattern, Logic (Mixed-Signal) | ||
| Weitere Standard-Funktionen | Mathemtaik-Kanäle, automatische Messungen, DeepMeasure, serielles Decoding (1-Wire, ARINC 429, BroadR-Reach, CAN und CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T, Fast Ethernet 100Base-TX, FlexRay, I²C, I²S, LIN, Manchester, Modbus ASCII und Modbus RTU, PS/2, SENT Fast, SENT Slow, SPI, UART, USB 1.0/1.1 und andere), Masken-Grenzwert-Test | ||
| Spektrum-Analysator | Frequenzbereich DC bis Scope-Bandbreite; Anzeigearten: Magnitude, Average, Peak Hold; Windowing-Funktionen: Rectangular, Gaussian, Triangular, Blackman, Blackman-Harris, Hamming, Hann, Flat-Top | ||
| Signal-Generator | Funktions- und Arbiträr-Signal-Generator; Standard-Signale: Sinus, Rechteck, Dreieck, DC Spannung, Rampe auf/ab, Sinc, Gauss, Halbsinus; bis 50 MHz (Sinus, Rechteck, andere: Bis 1 MHz); arbiträr: 14 bit, Sampling-Rate bis 200 MS/s, Puffer 40 kS | ||
| PC-Anschluss | USB 3.0 SuperSpeed (USB 2.0-kompatibel); Anschluss: USB Typ-B | ||
| Versorgung | 12 VDC vom mitgelieferten Netzteil; bis 5 A (nur Scope) oder 7 A inkl. Zubehör, das vom Scope versorgt wird | ||
| Abmessungen (mm) | 245 x 192 x 62; 2,2 kg; | ||
Lieferumfang: PicoScope PS 6428E-D (PQ344), 4 passive Tastköpfe, USB-Kabel, Netzteil-Adapter, Transport-Koffer, ▸PicoScope7 Software und ausführliches Handbuch per Download von der Pico Web-Site.
Optionales Zubehör: MSO Pod/Logic-Probes, zusätzliche oder Ersatz-Tastköpfe, Tastkopf-Halterungs-System.
Vergleich PicoScope 6428E-D und 6426E
| Modell | PicoScope6428E-D | PicoScope6426E |
| Sample-Rate | Bis 10 GS/s | Bis 5 GS/s |
| Max. Bandbreite | 3 GHz | 1 GHz |
| Eingänge | 50 Ω | 50 Ω und 1 MΩ |
| Kopplung | DC | AC- und DC-Modus verfügbar |
| Bereiche | Von ±50 mV bis ±500 mV | Von ±10 mV bis ±20 V |
