EOL/eingestellt. Empfohlenes Ersatz-Produkt: ▸PicoScope 4224A (PQ288)/4424A (PQ289)

Vorteile

  • USB PC-Oszilloskop mit hoher 12-bit-Auflösung.
  • 2 oder 4 Analog-Eingänge.
  • 20 MHz Bandbreite.

PicoScope 4x24 Serie USB PC-Oszilloskope, 2/4-Kanal, 12 bit, 20 MHz

Die PicoScopes 4224/4424 sind hochauflösende 2- oder 4-Kanal USB PC-Oszilloskope für allgemeine und wissenschaftliche Arbeiten und den Feldeinsatz. Dank der Auflösung von 12 bit (erweiterter Auflösungsmodus bis 16 bit) und einer Genauigkeit von 1% sind die Geräte darüber hinaus erstklassig geeignet für die Rausch-, Vibrations- und mechanische Analyse. Der Eingangsbereich von ±50 mV bis ±100 V (Vollausschlag) sorgt dafür, dass die Oszilloskope sowohl schwache Signale von Sensoren als auch hohere Spannungen von Netzteilschaltungen und Antrieben verarbeiten können. Weiterer Vorteil: Der tiefe 32 MS Speicher, mit dem die Oszilloskope über 400 ms Daten bei maximaler Abtastrate erfassen können.

  • 2 oder 4 Kanäle.
  • Bandbreite 20 MHz (10 MHz im ±50 mV-Bereich).
  • 12 bit Auflösung, bis zu 16 bit mit erweiterter Auflösung.
  • 80 MS/s Echtzeit-Sample-Rate (80 MS/s für 1 oder 2 Kanäle, 20 MS/s für 3 oder 4 Kanäle).
  • 32 MS Puffer-Größe.
  • ±200 V Überlast-Schutz.
  • USB 2.0 Interface. Versorgung komplett vom PC über USB.
  • Im Kit mit praktischem Transport-Koffer und Zubehör.
  • Auf Anfrage: IEPE-Modell.

Modell-Übersicht

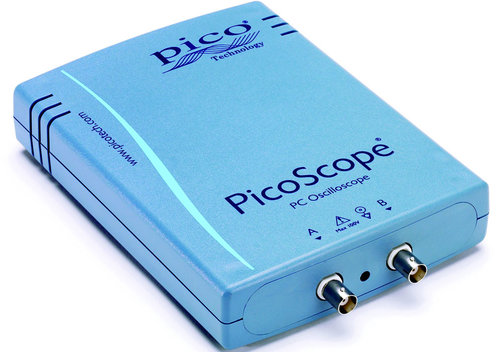

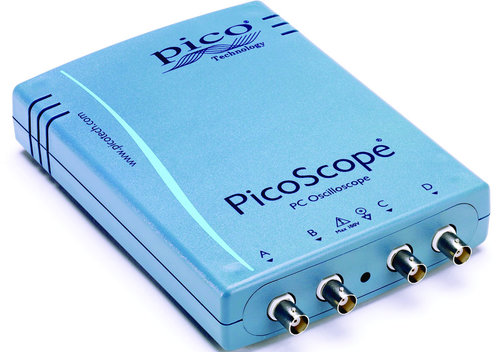

ModellPicoScope 4224 IEPEPicoScope 4224PicoScope 4424
PP695PP478PP479
Kanäle224
BandbreitePassiver Tastkopfmodus Gleichstrom bis 20 MHz; IEPE Interface-Modus 1,6 Hz bis 20 MHz (beide: 10 MHz im Spannungsbereich ±50 mV)20 MHz (10 MHz im Spannungsbereich ±50 mV)
Sample-Rate80 MS/s80 MS/s1/2 Kanäle: 80 MS/s, 3/4 Kanäle: 20 MS/s
Speicher-Tiefe32 MS, verteilt auf aktive Kanäle
Auflösung12 bit
Serielles Decoding20 Protokolle, darunter 1-Wire, ARINC 429, CAN, CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T und 100Base-TX, BroadR-Reach/Ethernet 100Base-T1, FlexRay, I²C, I²S, LIN, Manchester, PS/2, MODBUS, SENT, SPI, UART (RS232/RS422/RS485), USB 1.1
Weitere FunktionenSpektrum-Analysator (DC bis Scope-Bandbreite), Rechenkanäle, automatische Messungen, Masken-Grenzwerttest, erweiterte Trigger
SchnittstelleUSB 2.0 HighSpeed
Versorgungüber USB

Lieferumfang: USB PC-Oszilloskop PS4224 oder PS4424, Software und Gebrauchsanweisung (Download), USB-Kabel, im Kit mit Transport-Koffer und Tastköpfen. IEPE-Variante auf Anfrage.
Software:
Windows: PicoScope6 für Windows. Software Development Kit (SDK). Windows 7, 8 oder 10 empfohlen.
Mac OS X: PicoScope6 für Mac OS X. Software Development Kit (SDK). Mac OS X 10.9 oder 10.10 empfohlen.
Linux: PicoScope6 für Linux. Software Development Kit (SDK). Infos zu den unterstützten Linux-Distributionen a. A.
Das SDK liefert je nach OS Beispiel-Code für Microsoft Excel, LabVIEW, MathWorks MATLAB, C, C#, C++, Visual Basic .NET.
