PicoBNC+ Stromzangen
Pico Automotive Stromzangen mit PicoBNC+ Anschlusstechnik
Diese Stromzangen nutzen die Vorteile der PicoBNC+ Anschluss-Technik. Sie werden per PicoBNMC+ über das Oszilloskop vom Laptop/PC aus mit Strom versorgt. Die Strommesszangen werden von der PicoScope-Software automatisch erkannt, wenn sie an das Oszilloskop angeschlossen werden, und in der Software automatisch eingestellt, ohne dass ein manuelles Umschalten der Bereiche erforderlich ist. Sie werden von der Software automatisch kalibriert, wenn sie an das Oszilloskop angeschlossen werden, so dass die manuelle Nullstellung entfällt.
PicoBNC+ Serie Automotive-Zubehör
In den Automotive-Oszilloskopen PicoScope 4225A und 4425A kommt erstmals die neue Anschluss-Technik PicoBNC+ zum Einsatz. PicoBNC+ ist ein Plug&Play-Anschluss-System für intelligente Testköpfe. PicoBNC+ behält den üblichen BNC-Anschluss bei, fügt jedoch digitale und Stromversorgungs-Schnittstellen sowie einen Vertauschungs-Schutz hinzu. Die Steckverbinder verwenden eine Farbkodierung auf dem Kunststoffgehäuse. Interaktive LEDs auf dem Oszilloskop zeigen an, was von dem Scope erwartet wird, und bestätigen, was angeschlossen ist. Die neuartigen Messsonden werden von der Software automatisch erkannt und von dem Oszilloskop entsprechend eingerichtet. Durch die kompatibilität des BNC-Anschlusses zu herkömmlichen Tastköpfen/Sonden (auch von Drittanbietern) können alle bestehenden, herkömmlichen BNC-Tastköpfe/Sonden weiterhin verwendet (allerdings ohne die PicoBNC+ Extrafunktionen).
Modell-Übersicht PicoBNC+ Stromzangen
| Modell | Beschreibung |
| TA388 | PicoBNC+ Strommesszange 2000 AAC/DC |
| TA408 | Pico BNC+ Strommesszange 100 AAC/DC |

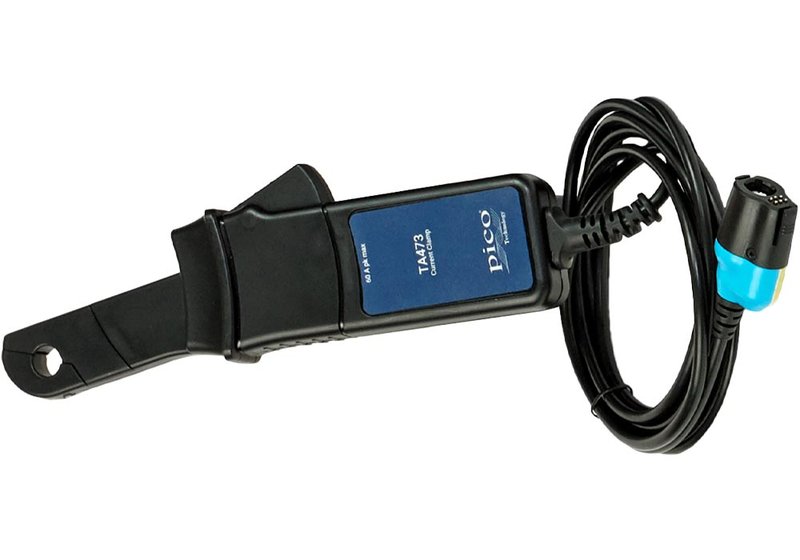

| TA473 | PicoBNC+ Strommesszange 60 AAC/DC |

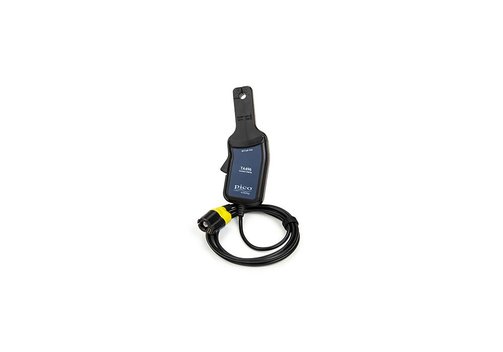

| TA496 | PicoBNC+ Strommesszange 60 A, einfache Ausführung |
Spezifikationen der PicoBNC+ Stromzangen
| Modell | TA388 | TA473 |
| Abmessungen | Gesamte Länge inkl. Kabel 2,85 m, Öffnung 32 mm Durchmesser, Gewicht 320 g | Gesamte Länge inkl. Kabel 2,85 m, Öffnung 12 mm Durchmesser, Gewicht 320 g |
| Messbereich | ±2000 ADC oder AC Spitze | ±60 ADC oder AC Spitze |
| Stromüberlastung | 2200 ADC (für eine Minute) | 100 ADC (für eine Minute) |
| Maximale Spannung | 300 V | 150 V CAT II |
| Hardware-Bandbreite | 20 kHz | 20 kHz |
| Temperaturkoeffizient | ±0,1% vom Messwert/°C | ±0,15% vom Messwert/°C |
| Hardware-Auflösung | ±100 mA (bis 200 A), ±500 mA (darüber) | ±1 mA(mit Verbesserung der Auflösung), ±10 mA (ohne Verbesserung) |
| Genauigkeit | 1% ±Offset (bis 1500 A), 5% (1500...2000 A) | 2% +10 mA (1% vom Scope) |
| Umgebung | Temperatur 0...50°C (Betrieb), –20...+85°C (Umgebung), rel. Luftfeuchtigkeit 15...85%, nicht kondensierend (Betrieb) | |
| Bandbreite | Frequenzbereich DC...20 kHz (–1 dB) | |
| Kalibrierung/Nullstellung | Automatisch bei Start | |
