Pico Technology AD2201, AC2801 aktive, differenzielle Tastköpfe
Vorteile der AD2000 Aktiv-Tastköpfe bis 200 MHz oder 800 MHz, mit BNC
- Differenzielle Oszilloskop-Tastköpfe für Hochgeschwindigkeits-Messanwendungen.
- Bandbreite bis zu 200 oder 800 MHz.
- Gleichtaktbereich bis zu ±30 oder ±60 V.
Pico Technology AD2201, AC2801 aktive, differenzielle Tastköpfe
Die Pico Technology AD2201 (200 MHz) und AD2801 (800 MHz) sind aktive, differenzielle Tastköpfe für Hochgeschwindigkeits-Messanwendungen. Die Tastköpfe erweitern die Funktionalität von Standard-Oszilloskopen mit single-ended Eingang und ermöglichen eine sichere und genaue Methode für Differenzspannungs-Messungen. Zu den Anwendungen gehören sichere Messungen in Leistungs-Schaltungen und das Erfassenng von symmetrischen Hochgeschwindigkeits-Differenzsignalen, wie sie in seriellen Kommunikationsbussen vorkommen.
- Differenzielle Oszilloskop-Tastköpfe bis zu 200 MHz oder 800 MHz.
- Differenzieller Messbereich ±15 V oder ±20 V.
- Gleichtaktbereich bis ±30 V oder ±60 V (DC + Spitze AC).
- Enthält ein Inline-Batteriemodul mit integriertem 5-V-USB-Netzkabel zur Verwendung mit handelsüblichen USB-Ladegeräten.
Modell-Übersicht
| Modell | AD2201 differenzieller Oszilloskop-Tastkopf | AD2801 differenzieller Oszilloskop-Tastkopf |
| Bestellnummer | TA488 | TA489 |
| Ersetzt Modell für... | TA045 | TA046 |
| Bandbreite | DC...200 MHz (-3 dB) | DC...800 MHz (Doppelpin-Konfiguration) |
| Dämpfungsverhältnis | 10:1 | 10:1 |
| Genauigkeit | ±1% | ±2% |
| Anstiegszeit | 1,75 | n.s. |
| Eingangsimpedanz | 500 kΩ || 7 pF jede Seite gegen Masse | 100 kΩ || 2 pF |
| Eingangsspannung | Differenzbereich ±20 V; Gleichtaktbereich ±60 V; abs. Max.-Spannung (entweder Eingang gegen Masse) ±60 V | Max. Differenzspannung ±15 V; max. Gleichtakt ±30 V; abs. Max.-Spannung ±40 V |
| Ausgang | Schwankung (in 50 kΩ Last) ±2 V; Offset (typisch) <±2 mV; Rauschen (typisch) 0,3 mVeff; Quellen-Impedanz (typisch) 50 Ω; CMRR (typisch) 80 dB bei 100 Hz; 50 dB bei 10 MHz | Schwankung (in 50 Ω Last) ±1,5 V; Offset (typisch) <±5 mV; Rauschen (typisch) 0,3 mVeff; Ausgangsimpedanz (typisch) 50 Ω; CMRR (typisch) 60 dB bei 60 Hz; 15 dB bei 500 MHz |
| Versorgung | USB-Stromversorgungsleitung 5 VDC/300 mA; Batterie 9 V (PP3, 6LR61); Netzadapter 5 VDC/300 mA oder 9 VDC/200 mA | USB-Stromkabel 5 VDC/300 mA; Batterie 9 V (PP3, 6LR61); Netzadapter 6 VDC/500 mA oder 9 VDC/200 mA |
| Länge | Eingangsleitungen 50 cm, BNC-Leitung 125 cm | Ausgang BNC-Kabellänge 1,2 m |
| Gewicht | 300 g | 130 g |
| Abmessung (mm) | 111 x 22 x 14 | 111 x 22 x 14 |
| Temperatur | -10...+40°C Betrieb/-30...+70°C Lagerung | |
| Konformität | Entwickelt und geprüft in Übereinstimmung mit der Europäischen Norm EN 61010-031:2015 (Sicherheitsanforderungen für handgehaltene Sondenbaugruppen zum elektrischen Messen und Prüfen) | |

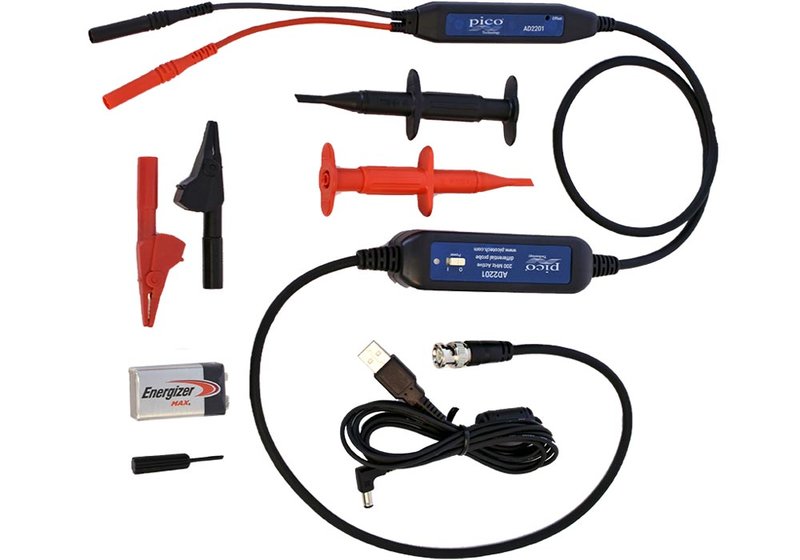

| Kit enthält | Tastkopf AD2201, Prüfhaken (Paar, rot/schwarz), Krokodilklemme (Paar, rot/schwarz), 9-V-Batterie, USB-Stromkabel (Netzteil nicht enthalten | Tastkopf-Körper AD2801, Netzteil und BNC-Baugruppe, Prüfleitungen (2x Paar, rot/schwarz, 0.8 mm x 70 mm und 0,8 mm x 130 mm), große Greifer (Paar, rot/schwarz, 5 mm breit), kleine Greifer (Paar, rot/schwarz, 2,5 mm breit), Testspitzen (0,8 mm, 6 Stück), 2-Pin-Tastköpfe (verschiedene Längen, 3 Stück), 9-V-Batterie, USB-Stromkabel |
