PeakTech P12xx/13xx 2-/4-Kanal PC-Oszilloskope bis 100MHz, USB/LAN
Vorteile der PeakTech USB und LAN PC-Modular-Oszilloskope
- 2- und 4-Kanal Embedded-PC-Oszilloskope bis 100 MHz.
- Alle Modelle mit USB 2.0 und isoliertem Ethernet/LAN-Anschluss.
- Leistungsstarke Windows-Software im Lieferumfang.

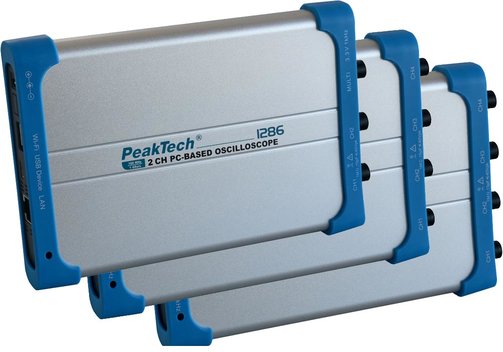

PeakTech P12xx/13xx 2-/4-Kanal PC-Oszilloskope bis 100 MHz, USB/LAN

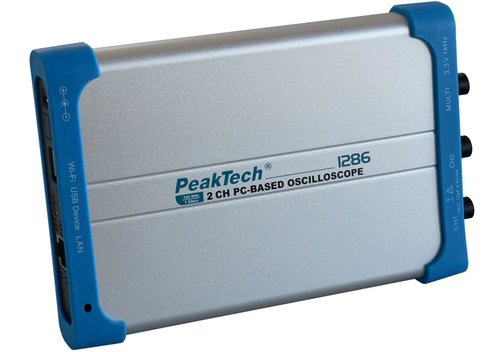

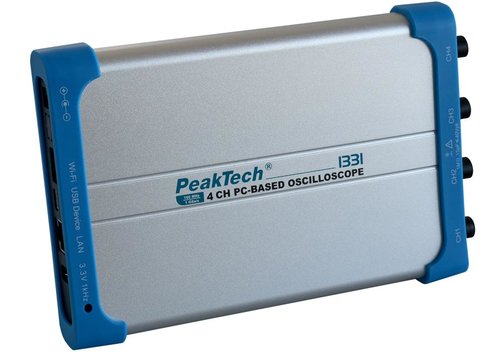

Modelle PeakTech P1286, P1326, P1331 Embedded-PC-Oszilloskope
Die PeakTech PC-Oszilloskope der Serien P12xx und P13xx bieten 2 oder 4 Kanäle mit Bandbreiten bis 70 oder 100 MHz. Sie eignet sich hervorragend für den mobilen Einsatz am Laptop, den dauerhaften Einbau als Embedded-Oszilloskope in Schaltschränken, Industrieanlagen und vielen anderen Anwendungen, für die ein kleines, leichtes und leistungsfähiges Oszilloskop benötigt wird. Alle Modelle haben einen USB-Anschluss zur Datenübertragung und Spannungsversorgung sowie einen isolierter LAN-Anschluss zur Datenübertragung (mit Netzteil zur Spannungsversorgung). Per LAN können die Messdaten auch über Fernabfrage in lokalen Netzwerken übermittelt werden können. Die Schnittstellenisolation bietet dabei eine größtmögliche Sicherheit für den Anwender und das verwendete Computersystem.
- 2- und 4-Kanal Embedded-PC-Oszilloskope.
- Bandbreiten von 70 oder 100 MHz.
- Max. Sample-Raten bis 1 GS/s (1 Kanal), 500 MS/s (2 Kanäle) der 250 MS/s (4 Kanäle).
- Leistungsstarke PC-Software zur Datenabfrage und Steuerung.
- 20 automatische Messmodi.
- Mathematische Funktionen, XY-Modus und FFT.
- Alle Modelle: USB 2.0- und Ethernet/LAN-Anschluss.
- Versorgung über UBS bzw. externes Netzteil.
- Nachfolgemodelle der eingestellten Versionen PeakTech P1290, P1280, P1285, P1325, P1330.
Modell-Übersicht
| Modell | P1286 | P1326 | P1331 |
| Kanäle | 2 | 4 | 4 |
| Bandbreite | 100 MHz | 70 MHz | 100 MHz |
| Abtastrate | 500 MS/s (2 Kanäle), 1 GS/s (1 Kanal) | 250 MS/s (4 Kanäle), 500 MS/s (2 Kanäle), 1 GS/s (1 Kanal) | 250 MS/s (4 Kanäle), 500 MS/s (2 Kanäle), 1 GS/s (1 Kanal) |
| Auflösung | 8 bit | 8 bit | 8 bit |
| Eingangsspannung | 40 VSS | 40 VSS | 40 VSS |
| Anstiegszeit | <3,5 ns | <5 ns | <3,5 ns |
| Horizontale Skala | 2 ns/Div...100 s/Div | 1 ns/Div...100 s/Div | 1 ns/Div...100 s/Div |
| Vertikale Skala | 2 mV/Div...5 V/Div | 2 mV/Div...5 V/Div | 2 mV/Div...5 V/Div |
| Speicherlänge | 10.000.000 Punkte | 10.000.000 Punkte | 10.000.000 Punkte |
| Schnittstellen | USB 2.0 isoliert, Ethernet/LAN isoliert | ||
| Versorgung | Über USB/PC oder Netzteil (inkl.); 5...15 VDC/1,2 A; <8 W | ||
| Abmessungen (mm) | 120 x 18 x 190; 380 g | ||

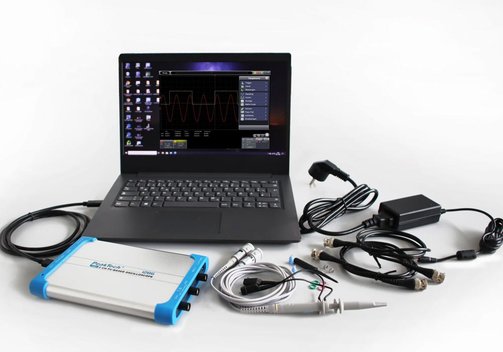

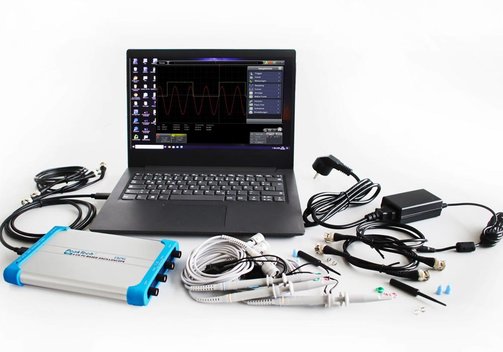

Lieferumfang: P 1286, 1326 oder 1331, 2x oder 4x Tastköpfe, CD mit Software und Bedienungsanleitung, USB-Kabel, BNC-Kabel, Netzadapter.
Angaben zur Produktsicherheit:
Hersteller:
PeakTech Prüf- und Messtechnik GmbH, Gerstenstieg 4, 22926 Ahrensburg/DEU
www.peaktech.de
