Indu-Sol PB-Q ONE PROFIBUS Qualitätstester

Vorteile des Indu-Sol PB-Q ONE - prüft physikalische und logische PROFDIBUS-Übertragungsqualität

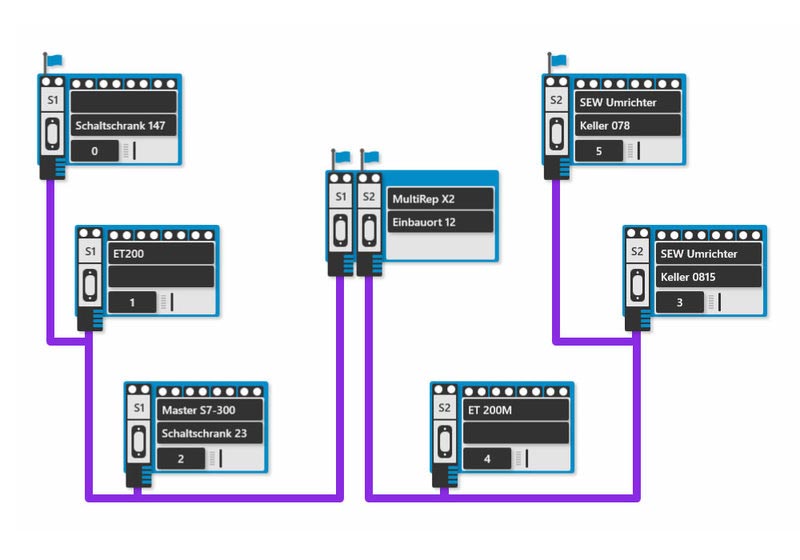

• Vereinfachte Topologie-Darstellung mit Messortverwaltung.
• Übersichtlicher Bericht als PDF oder DOC, Layout individuell anpassbar.
• Einfache Auswertung mittels Ampelfunktion.

Indu-Sol PB-Q ONE PROFIBUS Qualitätstester

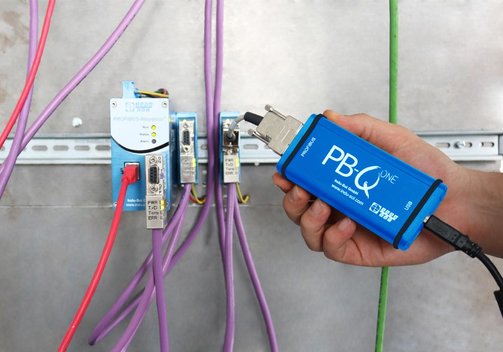

Der Indu-Sol PROFIBUS-Tester PB-Q ONE ermittelt und bewertet zuverlässig den Zustand der physikalischen und logischen Übertragungsqualität in PROFIBUS-Netzwerken. Die Anbindung der PB-Q ONE Hardware an das PROFIBUS-Netzwerk erfolgt weitgehend rückwirkungsfrei. Es sind daher Analysen der Kommunikationsqualität im laufenden Betrieb möglich. Bei der Messung werden die Sendepegel der Teilnehmer im laufenden Betrieb physikalisch bewertet und mittels Messwertbalken angezeigt. Auch die 7-V-Treiber von modernen PROFIBUS-Geräten sind dabei berücksichtigt. Über eine mitgelieferte Software können alle Mess- und Prüfergebnisse am PC angezeigt und protokolliert werden.

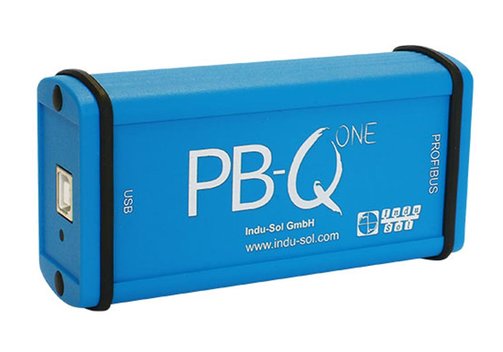

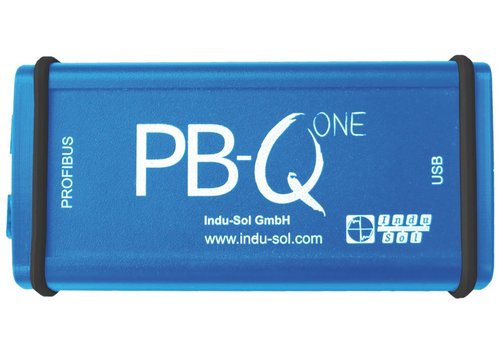

• Qualitätstester für die PROFIBUS-Übertragung, bestehend aus Hardware/USB-Modul und Software.
• Einsatz für RS485-basierten PROFIBUS mit Übertragungsrate 9,6 kbit/s...12 Mbit/s; Anschluss: 9-poliger Sub-D-Stecker.
• Anschluss zum PC: USB 2.0, Versorgung über USB (500 mA).
• Abmessungen (HxBxT, mm): 60 x 117 x 35.
• Schutzart IP20.
• Physikalische Qualitätsanalyse:

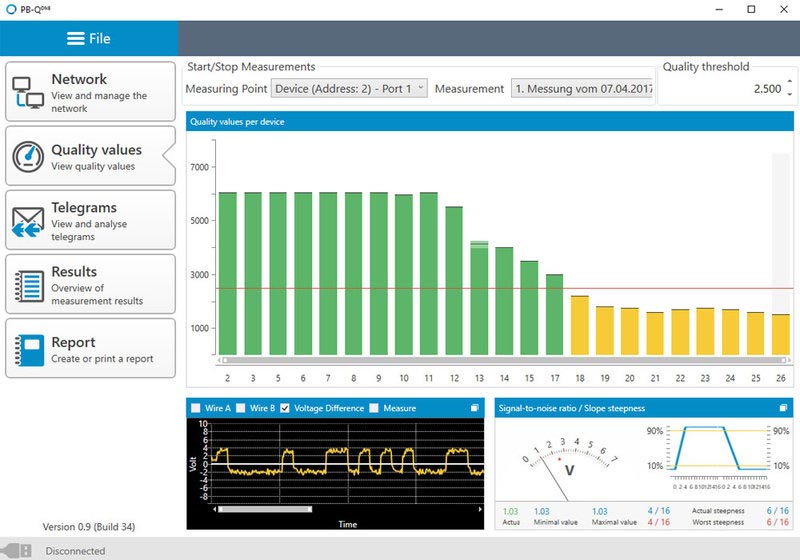

  • Signalqualität: PB-Q ONE ermittelt die Höhe der Spannungsdifferenz und die Form der Signale in der PROFIBUS Telegrammübertragung. Als Ergebnis wird ein Balkendiagramm dargestellt mit einem Qualitätswert für jeden analysierten Busteilnehmer.

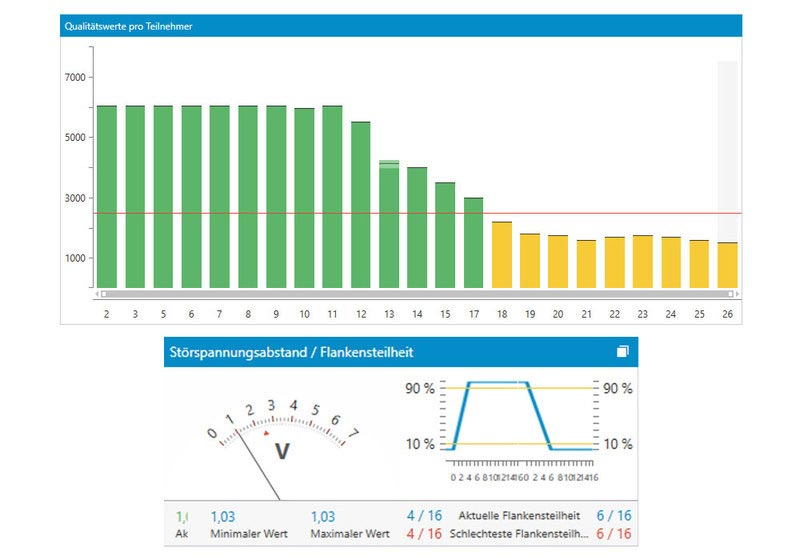

  • Störspannungsabstand: Am Störspannungsabstand ist erkennbar, wie stark das Signal eines Teilnehmers durch externe Störungen oder Signalschwankungen beeinflusst wird. Der Wert gibt Aufschluss über sporadisch auftretende physikalische Fehler.
• Logische Qualitätsanalyse:

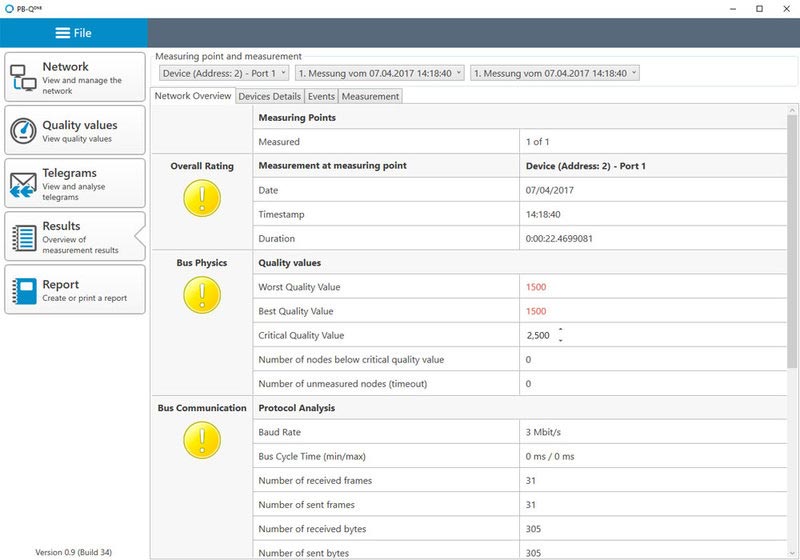

  • Teilnehmerdetails: Alle Busteilnehmer werden in Form einer Baumstruktur inklusive Adresse und detaillierten Diagnose-Informationen dargestellt. Die Darstellung erlaubt eine sofortige Zustandsbewertung.

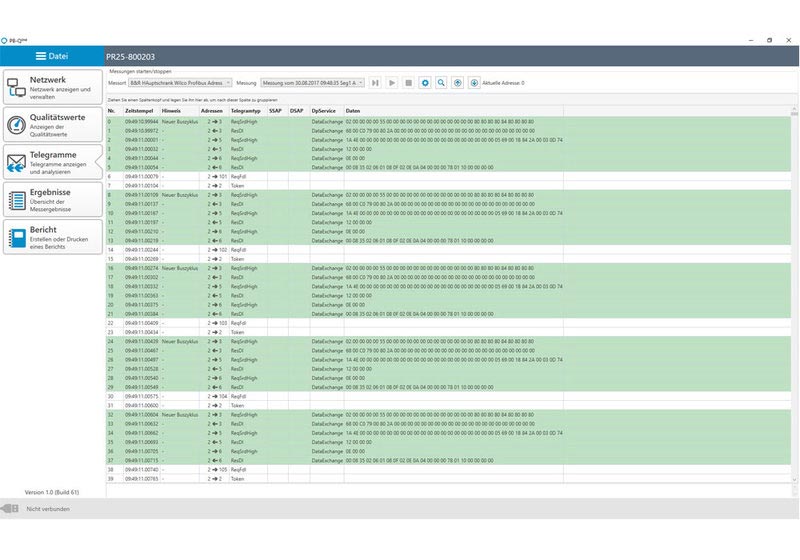

  • Telegrammmodus: Erweiterte Analyse-Möglichkeiten zum Bewerten des Datenverkehrs nach Ereignissen und nach bestimmten Dateninhalten über eine Vielzahl an Filter- und Triggermöglichkeiten.
  • Master-Simulator: Ermöglicht die Ermittlung der reell verdrahteten Bustopologie sowie die Analyse der Signal-Qualität der angeschlossenen Busteilnehmer. Der Einsatz des Master-Simulators erfolgt im Offline-Modus ohne SPS.
• Übersichtlicher Bericht direkt zum schnellen Weiterverarbeiten als *.pdf oder *.doc - Layout individuell anpassbar.
