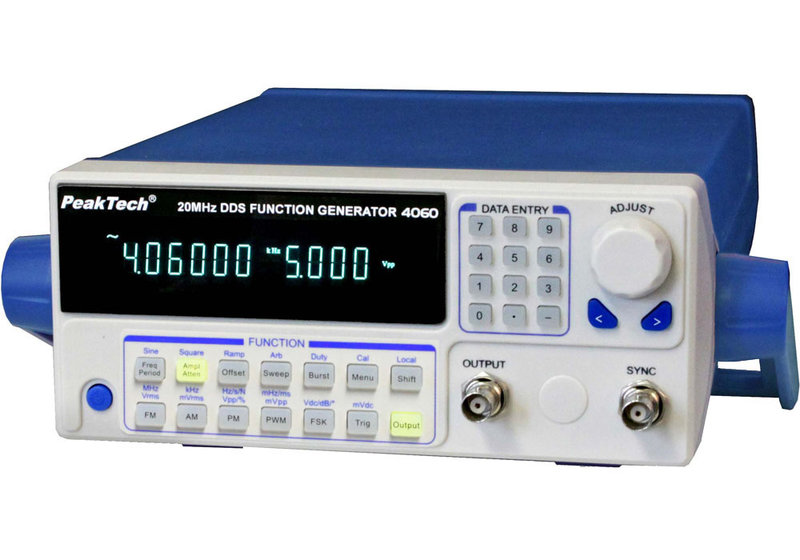

PeakTech P4055/P4060 Funktionsgenerator, 1 Kanal, bis 20MHz
Vorteile der P4055, P4060 DDS-Signal-Generatoren für 16 Standard-Signalformen
- Signal-Generator für 16 Standard-Funktionen; bis 20 MHz.
- 10 µHz Frequenzauflösung über das gesamte Frequenzband.
- USB-Schnittstelle.
PeakTech P4055/P4060 Funktionsgenerator, 1 Kanal, bis 20 MHz
Die PeakTech Wobbel-Funktions-Generatoren P4055 und P4060 arbeiten mit der klassischen DDS-Technik (DDS = Direct Digital Synthesis/direkte digitale Synthese). Sie liefern 16 Standard-Signale bis max. 3 oder 20 MHz und können sowohl als normaler Signal-Generatoren, als auch als Impuls-Generatoren und Wobbel-Sender betrieben werden. Für den Einsatz im Ausbildungs- und Servicebereich sowie in Forschungs- und Entwicklungslaboren konzipiert.
- 1 Kanal.
- 16 Standard-Signalformen.
- Frequenzbereich bis max. 3 oder 20 MHz.
- 10 µHz Frequenz-Auflösung über das gesamte Frequenzband.
- Direkte, digitale Einstellung und Einschränkung für den gesamten Bereich.
- Start- und Endfrequenz des Sweep sind beliebig einstellbar.
- Frequenz oder Periode, virtueller Amplitudenwert oder Spitze-Spitzenwert können gewählt werden.
- Hohe Frequenz-Genauigkeit bis Faktor 10-5.
- 6-stellige LED-Anzeige.
- Tastaturbedienung: direkte digitale oder stufenlose Einstellung.
- USB-Device.
- Mit 10-W-Leistungsverstärker.
- Sicherheit: EN61010-1; CAT II.
Modell-Übersicht
| Modell | P4055 | P4060 |
| Kanäle | 1 | |
| Frequenzbereich | 10 µHz...3 MHz | 10 µHz...20 MHz |
| Ausgangssignale | 16 Standard-Signale Sinus, Rechteck, Puls positiv/negativ, Rampe, Treppe, Rauschen, Halbsinus, Sinus Grenzwert, Exponentialfunktion, Logarithmus, Tangens, sin(X)/x, Halbrund, Herzschlag, Quake | |
| Frequenzauflösung | 10 µHz | |
| Harmonische Verzerrung | -40 dBc | |
| Gesamtverzerrung | <1% | |
| Rechtecksignal | <50 ns Anstiegs-/Abfallzeit; Tastverhältnis 1...99% | |
| Amplitude | Bereich 0...20 VSS; Offset ±10 V; Auflösung 5 mVSSS | |
| Modulation | FM, AM, PM, PWM, FSK; Modulationsfrequenz 40 MHz...20 kHz (FSK: 40 MHz...100 kHz) | |
| Anzeige | 6-stellige LED-Anzeige | |
| Schnittstelle | USB Device | |
| Abmessungen (mm) | 255 x 100 x 310; 2 kg | |
Lieferumfang: P 4055 oder 4060, Netzkabel, USB-Schnittstellenkabel, Software für Windows, BNC-Kabel und Bedienungsanleitung.
Angaben zur Produktsicherheit:
Hersteller:
PeakTech Prüf- und Messtechnik GmbH, Gerstenstieg 4, 22926 Ahrensburg/DEU
www.peaktech.de
