PeakTech P3450 Grafik-Multimeter mit Wärmebildkamera
Vorteile des DMM P3450 Echteffektivwert-Digital-Multimeters mit IR-Kamera
- 6.000 Counts Messwertanzeige.
- 80 x 80 Pixel Wärmebildkamera.
- Bluetooth Schnittstelle zur Datenübertragung auf ein Mobilgerät.
PeakTech P3450 Grafik-Multimeter mit Wärmebildkamera

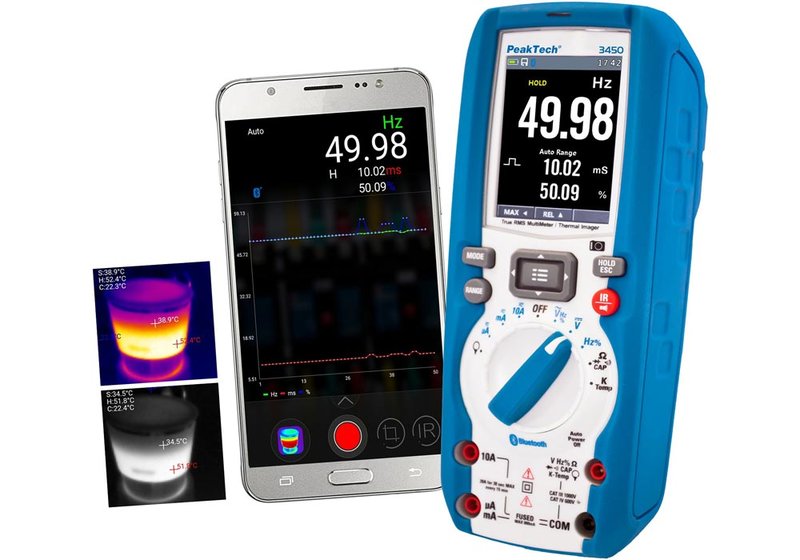

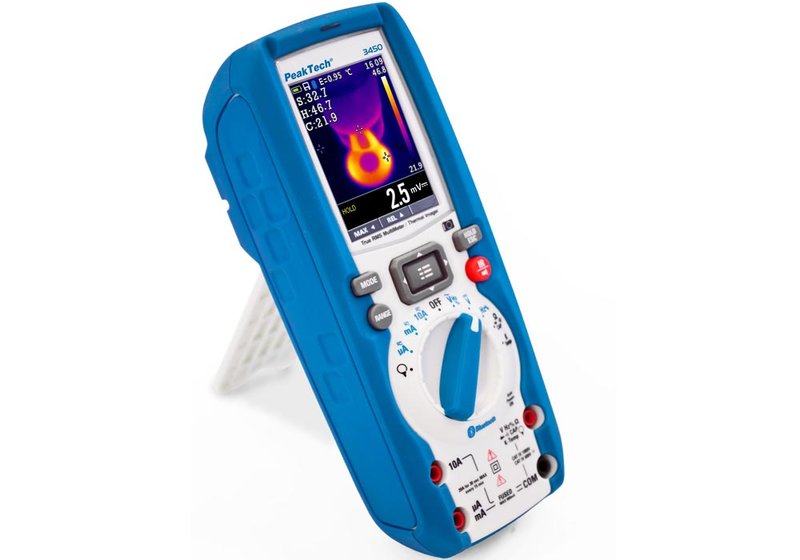

Das PeakTech P3450 vereint ein Echt-Effektivwert ("True RMS") Grafik-Multimeter und eine reaktionsschnelle Wärmebildkamera in einem Gerät und ermöglicht so den professionellen Einsatz in sämtlichen Bereichen der Elektrotechnik. Mithilfe des PeakTechs P3450 lässt sich die Wärmeentwicklung elektrischer Verbindungen und Löststellen in Schaltungen, Schaltschränken oder Verkabelung von Anlagen prüfen und fehlerhafte Verbindungen mit hohen Übergangswiderständen können zuverlässig gefunden werden. Umfangreiche Multimeter-Funktionen helfen dem Anwender, präzise Messungen durchzuführen, die sich automatisch loggen, per Screenshot speichern oder per App für Android oder iOS Mobilgeräte aufzeichnen und verarbeiten lassen. Die Farb-TFT Anzeige lässt sich per Tastendruck bedienen und bildet entweder eine reine Multimeter-Darstellung oder eine kombinierte Multimeter-/Wärmebild-Darstellung ab. In der Multimeter-Darstellung stehen dem Anwender mehrzeilige Anzeigen für aktuelle Messwerte, Maximal-/Minimal- oder Relativwertmessungen zur Verfügung. Die integrierte Wärmebildkamera bietet eine sehr schnelle Bildwiederholrate von 50 Hz, um eine flüssige Anzeige bei der Fehlersuche zu ermöglichen und nutzt eine Wärmebild-Auflösung von 80 x 80 Bildpunkten. Das grafische Menü erlaubt die Wahl verschiedener Farbpaletten (Grau und Invers/Eisen/Regenbogen etc.), die Einstellung des Emissionsfaktors oder das Aktivieren des Laserpointers zur Messplatz-Markierung.
- Echt-Effektivwert ("True RMS") Digital-Multimeter mit 6.000 Counts Messwertanzeige.
- Datenlogger mit Kurvendarstellung und Trend-Anzeige.
- 80 x 80 Pixel Wärmebildkamera.
- PC-Software zur Wärmebildanalyse und Datenlogger.
- 2,8"/7 cm duale TFT-Farbanzeige.
- Grafische Benutzeroberfläche mit Menüsteuerung.
- Bluetooth Schnittstelle zur Datenübertragung auf ein Mobilgerät.
- Lithium-Polymer Akku mit externem Ladegerät.
- IP65 staubdicht und spritzwassergeschützt.
- Sicherheit: EN 61010-1 ; CAT III 1000 V/CAT IV 600 V.
Modell-Übersicht
| Modell | P3450 |
| Multimeter | |
| DC-Spannung | 600 mV/6/60/600/1000 V ±0,09% + 5 Stellen |
| AC-Spannung | 600 mV/6/60/600/1000 V ±0,8% + 5 Stellen |
| Frequenz-Bereich | 50 Hz...1 kHz |
| ACV+DCV | 6/60/600/1000 V ±2,4% + 20 Stellen |
| Frequenz-Bereich | 50 Hz...1 kHz |
| DC-Strom | 600/6000 µA/60/600 mA/10 A ±0,9% + 5 Stellen |
| AC-Strom | 600/6000 µA/60/600 mA/10 A ±1,2% + 5 Stellen |
| Frequenz-Bereich | 50 Hz...5 kHz |
| Widerstand | 600 Ω/6/60/600 kΩ/6/60 MΩ ±0,5% + 10 Stellen |
| Kapazität | 60/600 nF/6/60/600/6000 µF ±1,2% + 8 Stellen |
| Frequenz | 60/600 Hz/6/60/600 kHz/6/10 MHz ±0,09% + 5 Stellen |
| Thermoelement (Typ-K) | -40...+1000°C ±1,5% +3°C |
| Wärmebildkamera | |
| Auflösung | 80 x 80 Pixel |
| Temperaturbereich | -20...+260°C |
| Wiederholrate | 50 Hz |
| FOV/min. Fokus | 21° x 21°/0,5 m |
| Sensitivität/NETD | 0.1°C/100 mK |
| Allgmein | |
| Anzeige | 2,8"/7 cm duales Farb-TFT |
| Schnittstelle | Bluetooth |
| Versorgung | 7,4 V/1500 mAh Li-Ion Akku |
| Abmessungen (mm) | 75 x 195 x 55; ca. 550 g |

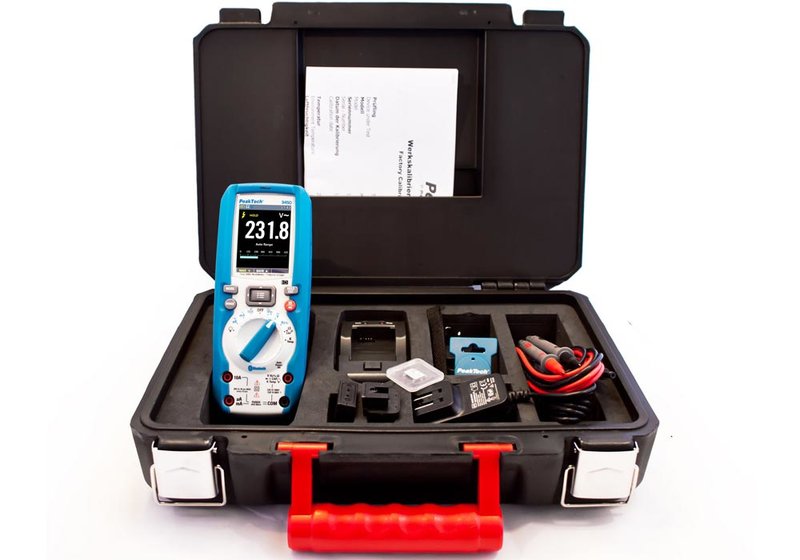

Lieferumfang:P 3450, Tragekoffer, Prüfleitungen, SD-Karte, Typ-K Temperaturfühler, 7,4 V Li-Ion Akku, Ladegerät, Magnethalterung und Anleitung.
