PeakTech P1115/P1125 Digital-Erdungsmesser und Milliohm-Meter
EOL/eingestellt, nicht mehr lieferbar
Vorteile PeakTech P1115 Erdungsmesser und PeakTech P1125 Milliohm-Meter
- Digital-Erdungsmesser 0...2000 Ω, VDE 0413 oder
- Digital-Milliohmmeter, 3½-stellig, 200/2000 mΩ/20/200/2000 Ω.
- Robuste Ausführung für den Feld-Einsatz in Service, Wartung, Inbetriebnahme.
PeakTech P1115/P1125 Digital-Erdungsmesser und Milliohm-Meter
Die robusten Messgeräte der PeakTech P11x5 Serie haben ein abgedichtetes, spritzwassergeschütztes Gehäuse und erfüllen die für den professionellen Außendienst erforderlichen Sicherheitsmerkmale.

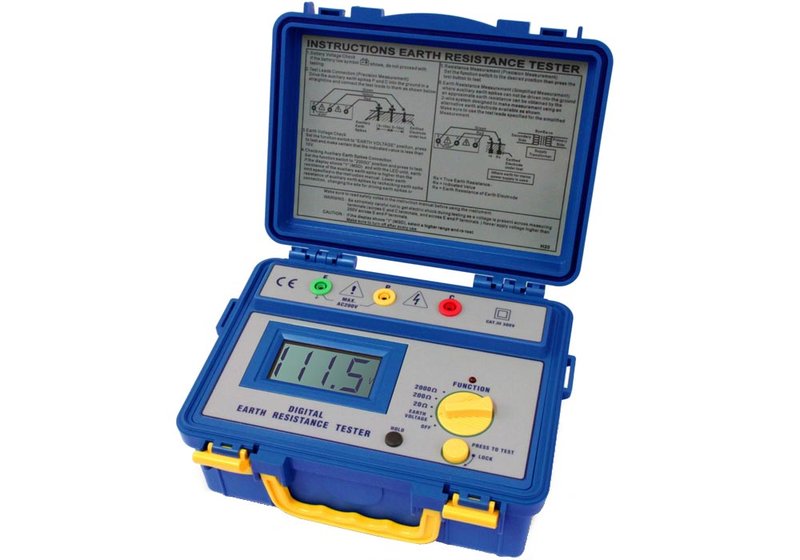

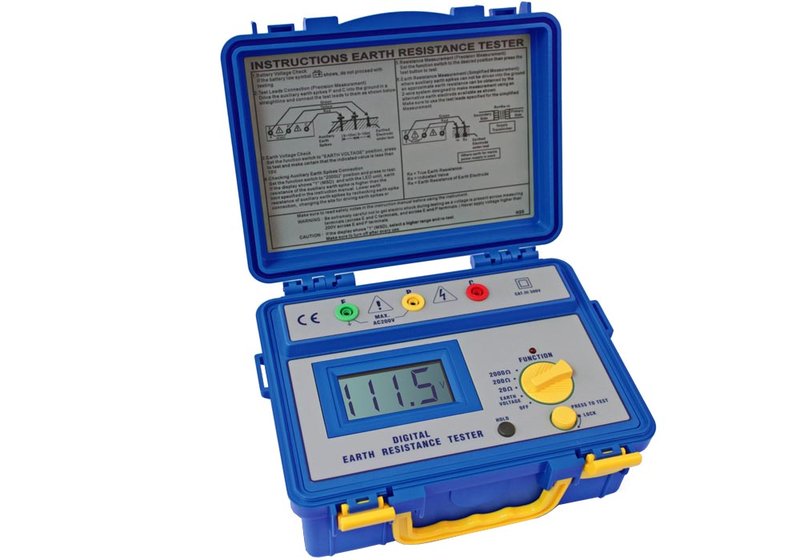

PeakTech P1115 Digital-Erdungsmesser 0...2000 Ω, VDE 0413
Das PeakTech P1115 ist eine Erdungsmesser gemäß VDE 0413. es eignet sich besonders zur Messung von einzelnen Erdungselektroden (Blitzableitern) und kleineren Erdungssystemen sowie zur Messung des Leitungswiderstandes und der Durchgängigkeit von Leitern und Kopplungs- oder Bauelementen. Die Test-Frequenz von 820 Hz verhindert den Einfluss von Streuströmen durch Netzfrequenzen und deren Harmonische. Desweiteren verfügt das Meßgerät über einen eingebauten Filter zur Unterdrückung von Störsignalen.
- 3½-stellige LCD-Anzeige (max. 2000).
- Batteriezustands- und Überbereichsanzeige; Data-Hold.
- Sicherheit: EN 61010-1; CAT III 300 V.

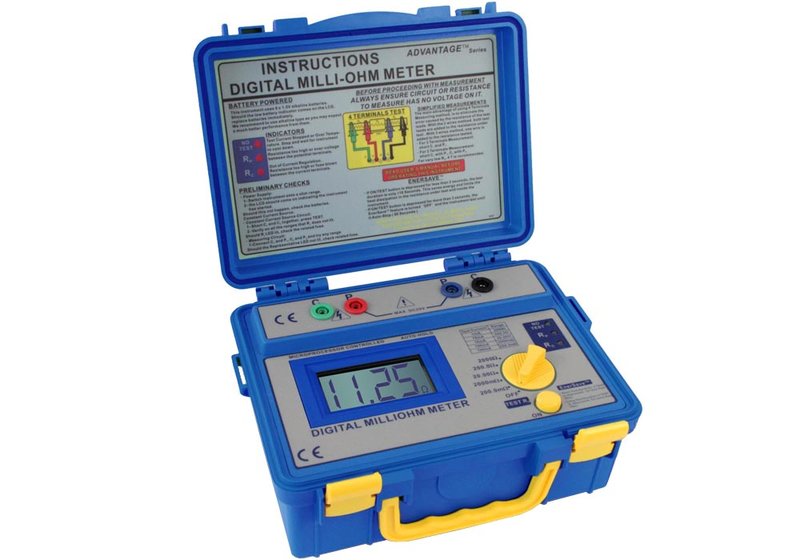

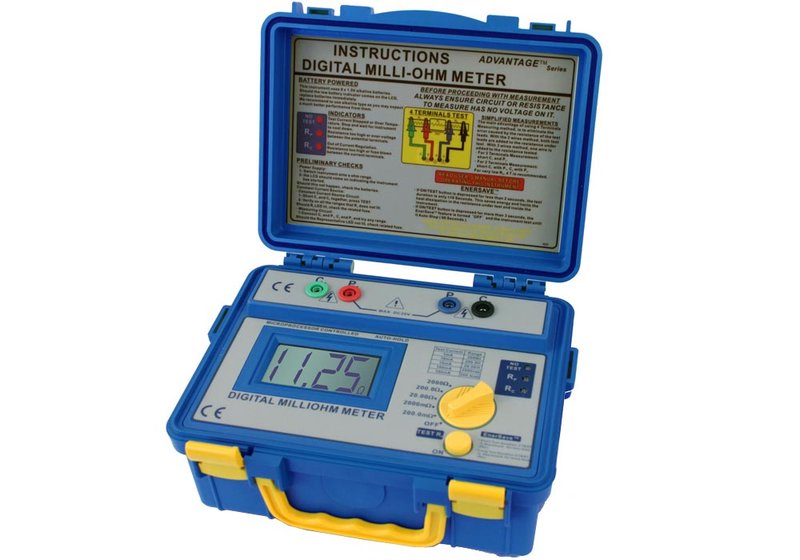

PeakTech P1125 Digital-Milliohmmeter, 3½-stellig, 200/2000 mΩ/20/200/2000 Ω
Das PeakTech P1125 Milliohmmeter erlaubt Widerstandsmessungen von 100 µΩ bis 2000 Ω. Zur Ermittlung des Messwertes wird ein konstanter Strom an das Meßobjekt angelegt und der Spannungsabfall über dem Messobjekt gemessen.
- Widerstandsmessungen an Motorspulen, Generatoren, Transformatoren, Schaltkreisen z. B. von Parallel- und Nebenschaltkreisen, gedruckten Schaltkreisen und von Schaltern und Relais.
- Messung der Bindungsenergie in Minen, Flugzeugen, Gleissystemen, Schiffen und elektrischen Installationen in Haushalt und Industrie.
- Durchgangsprüfungen an Ringsystemen (Ringbus) in Haushalts- und Industrieanlagen.
- Testen von Kompressionselementen von Oberleitungen, Test- und Wartungsarbeiten an Schaltschränken und Bauteilen wie Sicherungen, Verbindungsgliedern, Kontakten und Bindungselementen.
- Übertemperatur- und Überspannungsschutz.
- Auto-Hold und Auto-Off-Funktion.
- LED-Anzeige bei Überschreitung der zulässigen Werte für Rp, Rc und Temperatur.
- Sicherheit: EN 61010-1; CAT IV 20 V
Modell-Übersicht
| Modell | P1115 | P1125 | |
| Messung | Untere Meßwertgrenze 0,01 Ω; Erdwiderstandsmeßbereiche 20, 200, 2000 Ω ±2% + 2 Digits; Meßstrom 2 mAeff; AC Spannungsbereich 0...200 VAC, 50/60 Hz ±3% + 2 Digits; Widerstandsanzeige: Anzeige, ob Widerstand von Zusatz-Elektroden innerhalb des gültigen Widerstandsbereiches ist | Messbereiche 0...200 mΩ in Schritten von 100 µΩ/0...2000 mΩ: 1 mΩ/0...20 Ω: 10 mΩ/0...200 Ω: 100 mΩ/0...2000 Ω: 1 Ω; Genauigkeit ±0,5% vom Messwert ±2 Stellen über den gesamten Betriebstemperaturbereich von -15...+55°C (bei Messung mit den mitgelieferten Prüfleitungen; Test-Strom 1 mA (2000 Ω-Bereich), 10 mA (20/200 Ω-Bereiche), 100 mA (200/2000 mΩ-Bereiche) | |
| Versorgung | 8x 1,5 V Batterien (UM3, AA) | 8x 1,5 V Batterien (UM3) | |
| Abmessungen (mm) | 250 x 190 x 120; 1,5 kg | 250 x 180 x 200; 1,35 kg | |
| Zubehör | Prüfleitungen rot 15 m, gelb 10 m, grün 5 m, Erdspieße, Batterien, Bedienungsanleitung | Prüfkabel, Batterien, Bedienungsanleitung |
Lieferumfang: P 1115 oder 1125 und Zubehör (s. Tabelle).
