Aaronia OmniLOG-PRO(-H)-Serien omnidirektionale Breitband-Antennen 150MHz bis 18GHz
ab €
295,12
inkl. MwSt.
versandkostenfrei (Deutschland)
schliessen
Bitte füllen Sie alle Felder aus.
Beschreibung
Dateien/Downloads
Vorteile der OmniLOG-PRO Antennen für radiale isotrope Messungen bis 18 GHz
- Antennen für omnidirektionale Messungen mit Spektrum-Analysatoren.
- Magnetfuß oder Montagewinkel im Lieferumfang.
- Handliche, kompakte Bauform.
Aaronia OmniLOG-PRO und OmniLOG-PRO-H Serien omnidirektionale Breitband-Antennen 150 MHz bis 18 GHz
Die Antennen der Aaronia OmniLOG-PRO-Serie sind die perfekte Wahl für omnidirektionale Messungen mit Spektrum-Analysatoren. Die Serie besteht aus ultra-breitbandigen und kosteneffektiven Empfangsantennen (1 W CW Eingangsleistung) und Hochleistungs-Sende- und Empfangsantennen (100 W CW Eingangsleistung, Serie "H") als All-in-One-Antenne für Standortbestimmung und Gegenmaßnahmen. Magnetfuß oder Montagebügel sind im Lieferumfang enthalten, außerdem Kalibrierdaten.
Modell-Übersicht
| Modell | Abmessungen (mm) | Design | Gewinn | HF-Anschluss | Frequenzbereich | Tech. Daten | ||
| OmniLOG-PRO-1030 | 202/004 | Ø84 x 96 (inkl. Magnetfuß); 600 g | Radial isotrop | 2 dBi | SMA-Stecker | nom. Impedanz 50 Ω | 150 MHz...3 GHz (einsetzbar ab 80 MHz) | Polarisation vertikal, linear; VSWR typ. <2,5:1; max. Eingangsleistung 1 W; Temperatur-Bereich -40...+70°C; rel. Luftfeuchtigkeit 0...95% |

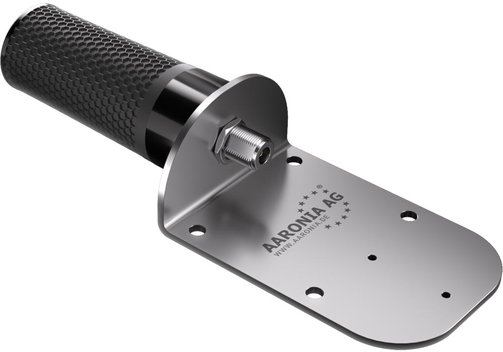

| OmniLOG-PRO-1030-N | 202/012 | Ø36 x 11 (ohne Montagewinkel); 255 g | 5 dBi | N-Buchse | ||||
| OmniLOG-PRO-1060 | 202/005 | Ø84 x 96 (inkl. Magnetfuß); 600 g | Radial isotrop | 2 dBi | SMA-Stecker | nom. Impedanz 50 Ω | 150 MHz...6 GHz (einsetzbar ab 80 MHz) | Polarisation vertikal, linear; VSWR typ. <2,5:1; max. Eingangsleistung 1 W; Temperatur-Bereich -40...+70°C; rel. Luftfeuchtigkeit 0...95% |
| OmniLOG-PRO-1060-N | 202/013 | Ø36 x 11 (ohne Montagewinkel); 255 g | 5 dBi | N-Buchse | ||||
| OmniLOG-PRO-10100 | 202/006 | Ø84 x 96 (inkl. Magnetfuß); 600 g | Radial isotrop | 2 dBi | SMA-Stecker | nom. Impedanz 50 Ω | 150 MHz...10 GHz (einsetzbar ab 80 MHz) | Polarisation vertikal, linear; VSWR typ. <2,5:1; max. Eingangsleistung 1 W; Temperatur-Bereich -40...+70°C; rel. Luftfeuchtigkeit 0...95% |
| OmniLOG-PRO-10100-N | 202/014 | Ø36 x 11 (ohne Montagewinkel); 255 g | 5 dBi | N-Buchse | ||||
| OmniLOG-PRO-10200 | 202/007 | Ø84 x 96 (inkl. Magnetfuß); 600 g | Radial isotrop | 2 dBi | SMA-Stecker | nom. Impedanz 50 Ω | 150 MHz...18 GHz (einsetzbar ab 80 MHz bis 20 GHz) | Polarisation vertikal, linear; VSWR typ. <2,5:1; max. Eingangsleistung 1 W; Temperatur-Bereich -40...+70°C; rel. Luftfeuchtigkeit 0...95% |
| OmniLOG-PRO-10200-N | 202/015 | Ø36 x 11 (ohne Montagewinkel); 255 g | 5 dBi | N-Buchse | ||||
| OmniLOG-PRO-7030-H | 202/008 | Ø84 x 96 (inkl. Magnetfuß); 600 g | Radial isotrop | 2 dBi | SMA-Stecker | nom. Impedanz 50 Ω | 700 MHz...3 GHz | Polarisation vertikal, linear; VSWR typ. <2,5:1; max. Eingangsleistung 100 W; Temperatur-Bereich -40...+70°C; rel. Luftfeuchtigkeit 0...95% |
| OmniLOG-PRO-7030-H-N | 202/016 | Ø36 x 11 (ohne Montagewinkel); 255 g | 5 dBi | N-Buchse | ||||
| OmniLOG-PRO-7060-H | 202/009 | Ø84 x 96 (inkl. Magnetfuß); 600 g | Radial isotrop | 2 dBi | SMA-Stecker | nom. Impedanz 50 Ω | 700 MHz...6 GHz | Polarisation vertikal, linear; VSWR typ. <2,5:1; max. Eingangsleistung 100 W; Temperatur-Bereich -40...+70°C; rel. Luftfeuchtigkeit 0...95% |
| OmniLOG-PRO-7060-H-N | 202/017 | Ø36 x 11 (ohne Montagewinkel); 255 g | 5 dBi | N-Buchse | ||||
| OmniLOG-PRO-70100-H | 202/010 | Ø84 x 96 (inkl. Magnetfuß); 600 g | Radial isotrop | 2 dBi | SMA-Stecker | nom. Impedanz 50 Ω | 700 MHz...10 GHz | Polarisation vertikal, linear; VSWR typ. <2,5:1; max. Eingangsleistung 100 W; Temperatur-Bereich -40...+70°C; rel. Luftfeuchtigkeit 0...95% |
| OmniLOG-PRO-70100-H-N | 202/018 | Ø36 x 11 (ohne Montagewinkel); 255 g | 5 dBi | N-Buchse | ||||
| OmniLOG-PRO-70180-H | 202/011 | Ø84 x 96 (inkl. Magnetfuß); 600 g | Radial isotrop | 2 dBi | SMA-Stecker | nom. Impedanz 50 Ω | 700 MHz...18 GHz | Polarisation vertikal, linear; VSWR typ. <2,5:1; max. Eingangsleistung 100 W; Temperatur-Bereich -40...+70°C; rel. Luftfeuchtigkeit 0...95% |
| OmniLOG-PRO-70180-H-N | 202/019 | Ø36 x 11 (ohne Montagewinkel); 255 g | 5 dBi | N-Buchse | ||||
Angaben zur Produktsicherheit:
Hersteller:
Aaronia AG, Kauthenbergstraße 14, 54597 Strickscheid/DEU
www.aaronia.com
