Vorteile der Serie NPA Leistungsanalysatoren bis zu 12 kW
- Leistungsanalysatoren für die Charakterisierung von AC/DC-Last- oder Ruhestrom.
- Leistungsbereich von 50 µW bis 12 kW, Bandbreite von DC bis 100 kHz.
- Abtastrate 500 kS/s.

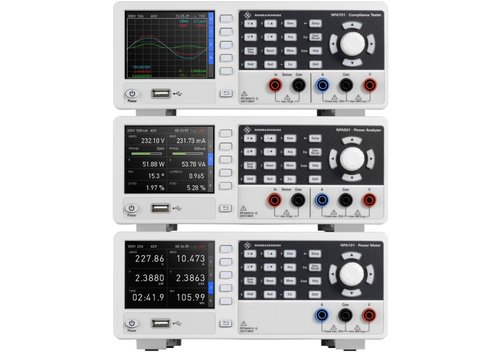

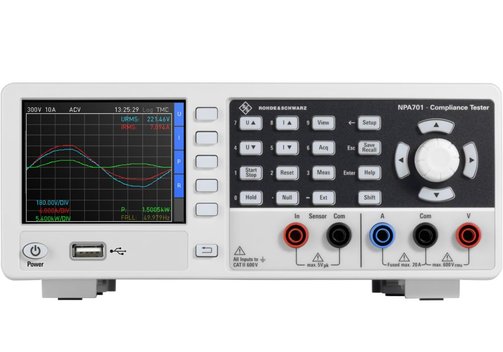

Rohde&Schwarz NPA Leistungsanalysator

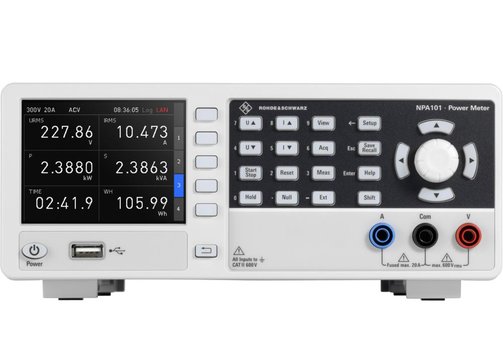

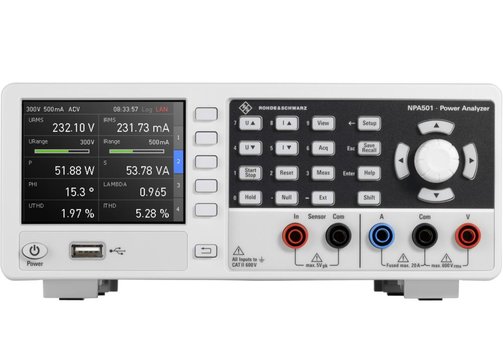

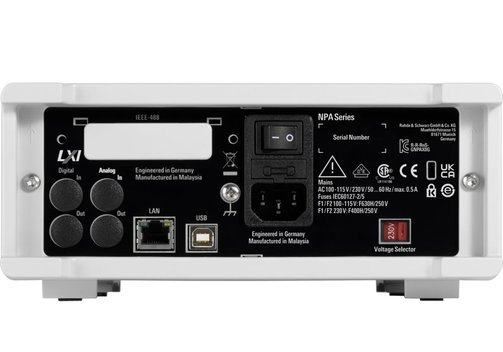

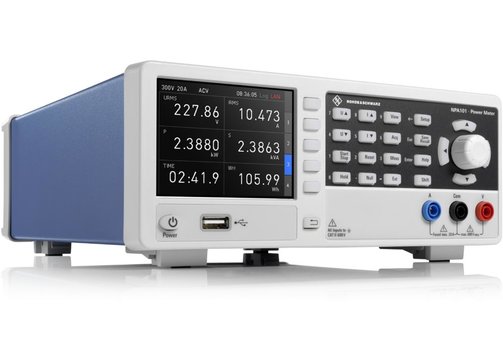

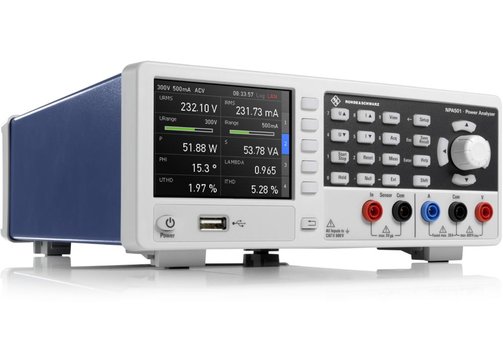

Modelle R&S NPA101, NPA501, NPA501-G, NPA701, NPA701-G bis 500 kS/s
Die NPA-Serie von Rohde&Schwarz ist eine Familie von kompakten Leistungs-Analysatoren. Die Tester sind für die Charakterisierung von AC/DC-Last- oder Ruhestrom ausgelegt und haben eine Grundgenauigkeit von 0,05%. Die Analysatoren ermöglichen Leistungsmessungen in einem breiten Spektrum von 50 µW bis 12 kW und ermöglichen die Signalerfassung von DC bis 100 kHz bei einer beeindruckenden Abtastrate von 500 kS/s. Neben der numerischen Anzeige von 26 kritischen Parametern bieten die Geräte je nach gewähltem Modell optionale grafische Funktionen und Konformitäts-Protokolle, die den Industriestandards entsprechen.
- Kompakte Leistungs-Analysatoren für die Charakterisierung von AC/DC-Last- oder Ruhestrom.
- Grundgenauigkeit 0,05%.
- Leistungsbereich von 50 µW bis 12 kW.
- Bandbreite von DC bis 100 kHz.
- Abtastrate 500 kS/s.
- Numerische Anzeigen von 26 kritischen Parametern sowie optionale grafische Funktionen und Konformitäts-Protokolle, die mit Industriestandards übereinstimmen.
- Grundlegende Messungen in Spannungs-, Strom-, Leistungs- und THD-Anwendungen.
- Erweiterte Analyse, je nach Version/Optionen: Spitze-Spitze-Wert-Messungen, vier BNC-Anschlüsse für analoge und digitale Ein- und Ausgänge, grafische Funktionen einschließlich Signalform und Trenddiagramm, Inrush-Funktion, Aufzeichnung von Oberschwingungen und eine PASS/FAIL-Funktion, ideal für Produktionstests.
- Ein zusätzlicher Sensoreingang für den Anschluss einer Stromzange oder eines Shunts ist vorhanden.

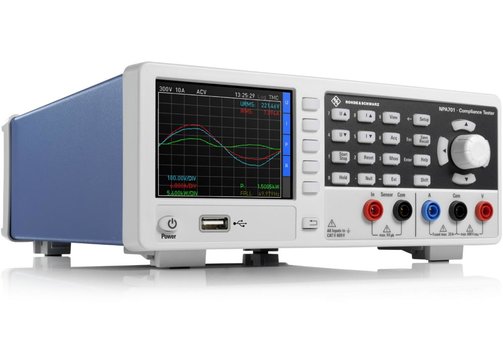

- Spitzenmodell NPA701: Konformitätstester, umfasst Leistungs- und Konformitätsprotokolle wie IEC 62301, EN 50564 oder EN 61000-3-2.
- Der Anschluss an das zu prüfende Gerät erfolgt über einen Netzadapter wie den NPA-Z1, in den der Prüfling nahtlos integriert ist.
- Fernsteuerung über LAN/Ethernet oder USB-Schnittstelle.
- Kostenlose Treiberpakete für LabVIEW und LabWindows/CVI.
Modell-Übersicht
| Modell | R&S NPA101 | R&S NPA501 | R&S NPA501-G | R&S NPA701 | R&S NPA701-G | ||
| 3657.0562.02 | 3657.0562.03 | 3657.0562.05 | 3657.0562.04 | 3657.0562.06 | |||
| Typ | Leistungsmesser | Leistungs-Analysator | Konformitäts-Tester | ||||
| Funktions-Übersicht | Basis | P - Wirkleistung (W) | ✓ | ✓ | ✓ | ||
| S - Scheinleistung (VA) | ✓ | ✓ | ✓ | ||||
| Q - Blindleistung (VAR) | ✓ | ✓ | ✓ | ||||
| PF - Leistungsfaktor (λ) | ✓ | ✓ | ✓ | ||||
| PHI - Phasenverschiebung (φ) | ✓ | ✓ | ✓ | ||||
| FU - Spannungsfrequenzwert (Hz) | ✓ | ✓ | ✓ | ||||
| FI - Stromfrequenzwert (Hz) | ✓ | ✓ | ✓ | ||||
| FPLL - Erfassungsfrequenz (Hz) | ✓ | ✓ | ✓ | ||||
| URMS - Effektiv-Spannung (U RMS) | ✓ | ✓ | ✓ | ||||
| UAVG - durchschnittliche Spannung (U AVG) | ✓ | ✓ | ✓ | ||||
| IRMS - Effektiv-Strom (I RMS) | ✓ | ✓ | ✓ | ||||
| IAVG - durchschnittlicher Strom (I AVG) | ✓ | ✓ | ✓ | ||||
| UTHD - gesamte harmonische Verzerrung U | ✓ | ✓ | ✓ | ||||
| ITHD - gesamte harmonische Verzerrung I | ✓ | ✓ | ✓ | ||||
| WHM, WHP, WH, AHM, AHP, AH - Energiezähler (Integratorwerte) | ✓ | ✓ | ✓ | ||||
| Logging-Aufzeichnung der Messwerte (CSV) | ✓ | ✓ | ✓ | ||||
| Erweitert | UPPeak - maximale Spannung (U PEAK) | - | ✓ | ✓ | |||
| UMPeak - minimale Spannung (U PEAK) | - | ✓ | ✓ | ||||
| IPPeak - maximaler Strom (I PEAK) | - | ✓ | ✓ | ||||
| IMPeak - minimaler Strom (I PEAK) | - | ✓ | ✓ | ||||
| PPPeak - maximale Leistung (P PEAK) | - | ✓ | ✓ | ||||
| PPMPeak - Mindestleistung (P PEAK) | - | ✓ | ✓ | ||||
| Grenzwert/PASS-FAIL - Grenzwertanzeige | - | ✓ | ✓ | ||||
| Sensoreingang - Eingang für Stromsonde/externer Shunt | - | ✓ | ✓ | ||||

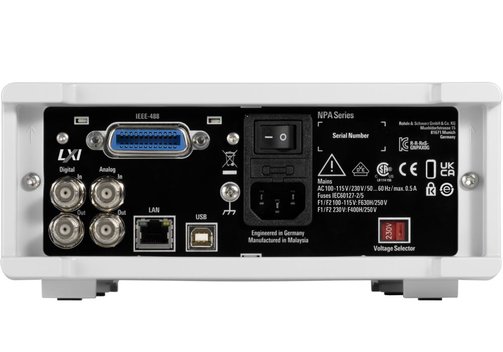

| DIN/AIN - digitale/analoge Ein- und Ausgänge (BNC) | - | ✓ | ✓ | ||||
| Grafisch | Harmonische - Balkenanzeige von bis zu 50 Harmonischen | - | ✓ | ✓ | |||
| Signalform - Signalformanzeige (zeigt eine Periode von Spannung, Strom oder Leistung an) | - | ✓ | ✓ | ||||
| Trendchart - Anzeige von Strom und Spannung in Form einer Signalform | - | ✓ | ✓ | ||||
| Inrush - getriggerte Anzeige der Signalform (Einzelschuss) | - | ✓ | ✓ | ||||
| Konformität | IEC 62301 - Standby-Norm | - | - | ✓ | |||
| EN 50564 - erweiterte Standby-Norm | - | - | ✓ | ||||
| EN 61000-3-2 - Oberschwingungsstrom für EMC, CE-Zulassung | - | - | ✓ | ||||
| Bandbreite | DC bis 20 kHz | DC bis 100 kHz | DC bis 100 kHz | ||||
| Spannung | max. 600 V | max. 600 V | max. 600 V | ||||
| Strom | max. 20 A | max. 20 A | max. 20 A | ||||
| Leistungsbereich | 50 µW bis 12 kW | 50 µW bis 12 kW | 50 µW bis 12 kW | ||||
| Sample-Rate | 500 kS/s | 500 kS/s | 500 kS/s | ||||
| Zusätzliche Funktionen | Logging | Spitzenwerte, Pass/Fail-Funktion, grafische Anzeige, Sensoreingang, analoge/digitale Eingänge/Ausgänge, Logging | Spitzenwerte, Pass/Fail-Funktion, grafische Anzeige, Sensoreingang, analoge/digitale Eingänge/Ausgänge, Logging, Konformitätstests nach IEC 62301, EN 50564 und EN 61000-3-2 | ||||
| Schnittstelle | USB, Ethernet/LAN | USB, Ethernet/LAN | USB, Ethernet/LAN, GPIB/IEEE488 | USB, Ethernet/LAN | USB, Ethernet/LAN, GPIB/IEEE488 | ||
| Anzeige | Farb-TFT | ||||||
| Abmessungen (mm) | 22 x 97 x 291; 3 kg | ||||||
| Ersatz/Nachfolgemodell für | R&S HMC8015(-G) und Optionen R&S HOC151 (erweiterte Analyse), R&S HOC152 (erweiterte I/O), R&S HOC153 (Konformitätstest) | ||||||
Test-Adapter-Übersicht
| Modell | Beschreibung | |
| R&S NPA-Z1 | 3657.8911.02 | Test-Adaptor, EU, für R&S NPA Leistungs-Analysator-Serie (optionales Zubehör) |
| R&S NPA-Z2 | 3657.8911.03 | Test-Adaptor, UK, für R&S NPA Leistungs-Analysator-Serie (optionales Zubehör) |
| R&S NPA-Z3 | 3657.8911.04 | Test-Adaptor, US, für R&S NPA Leistungs-Analysator-Serie (optionales Zubehör) |
| R&S NPA-Z4 | 3657.8911.05 | Test-Adaptor, CHN/AUS, für R&S NPA Leistungs-Analysator-Serie (optionales Zubehör) |
